AGC、AVC现场运行规程

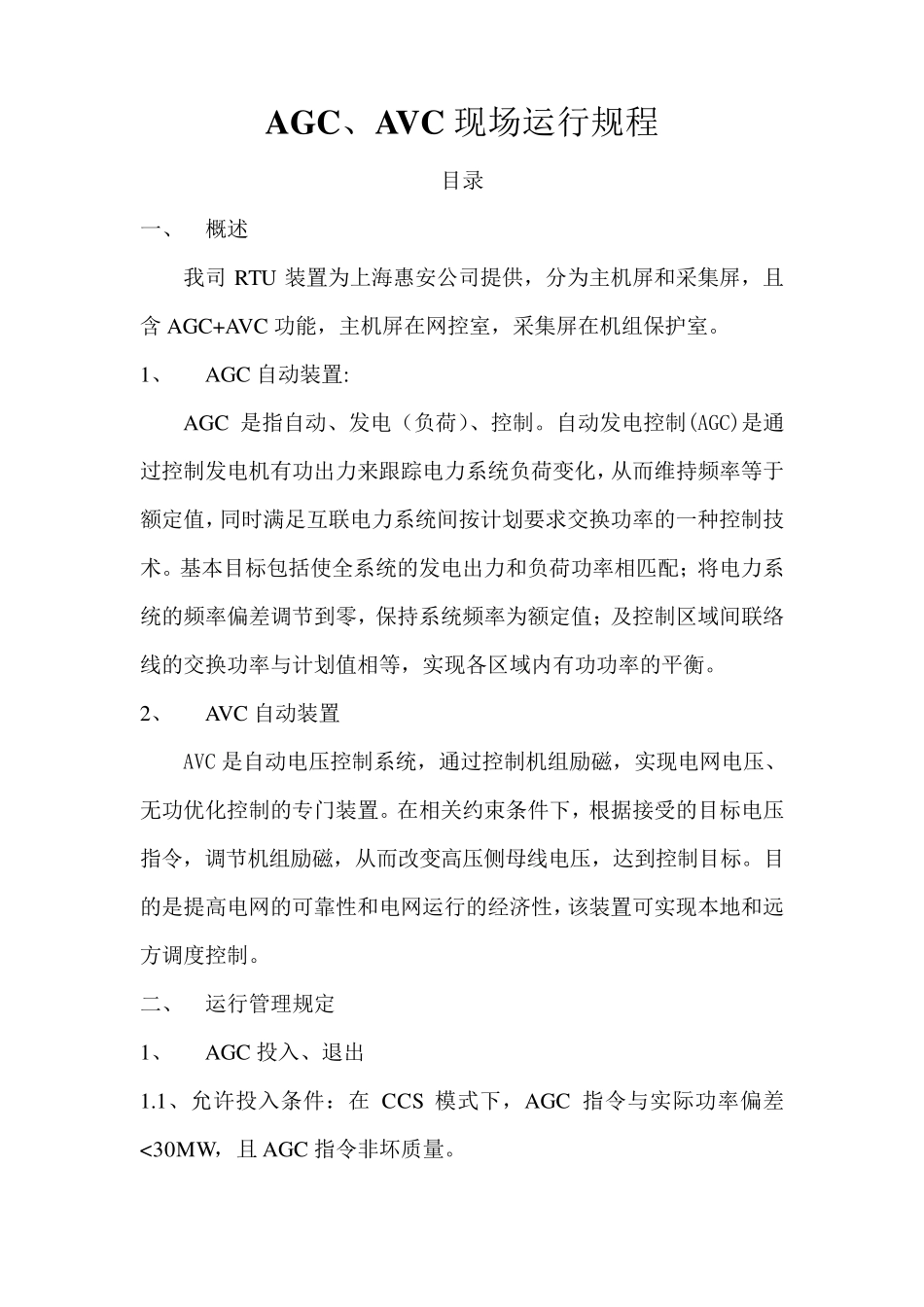

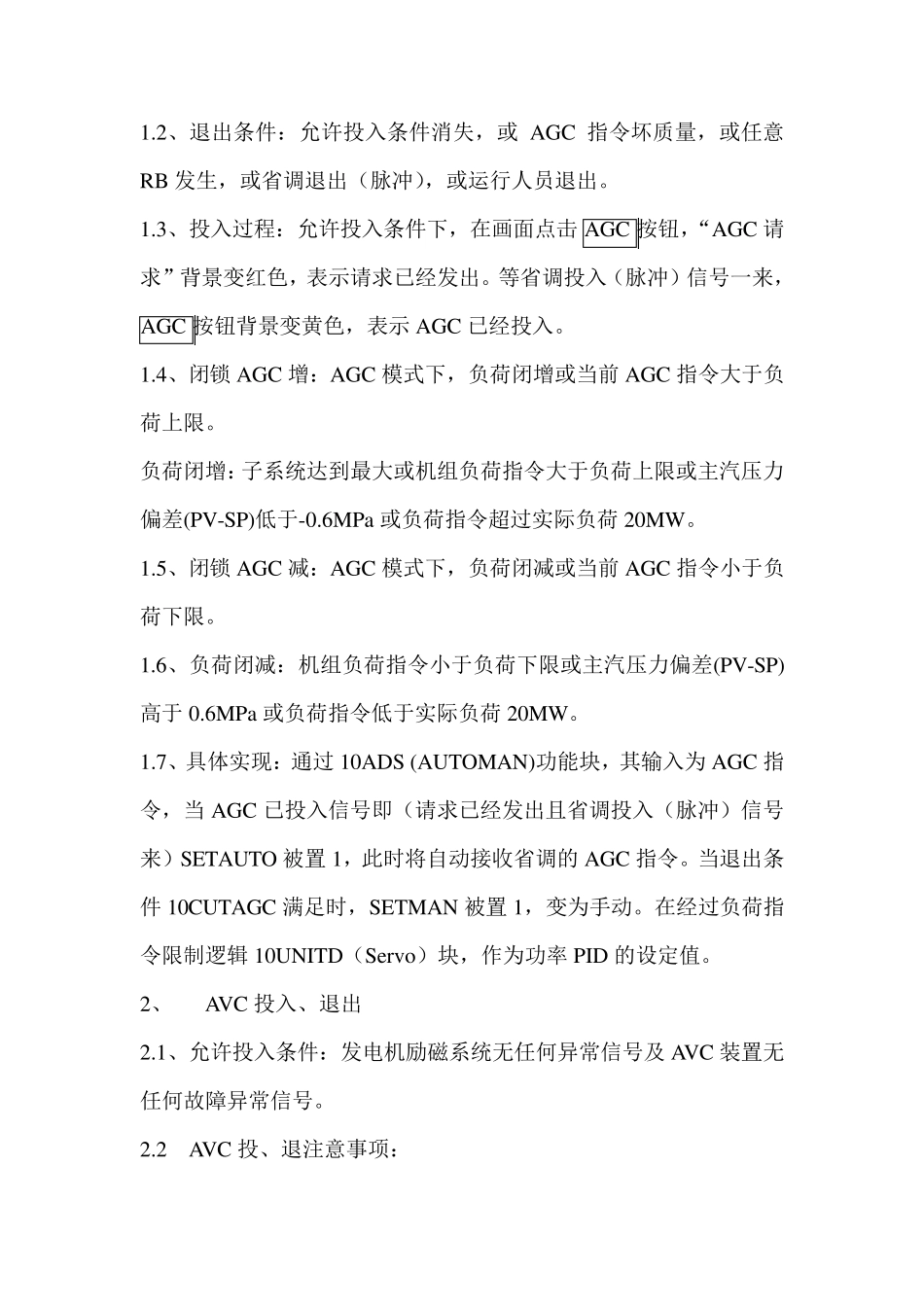

AGC、AVC 现场运行规程 目录 一、 概述 我司 RTU 装置为上海惠安公司提供，分为主机屏和采集屏，且含 AGC+AVC 功能，主机屏在网控室，采集屏在机组保护室。 1、 AGC 自动装置: AGC 是指自动、发电（负荷）、控制。自动发电控制(AGC)是通过控制发电机有功出力来跟踪电力系统负荷变化，从而维持频率等于额定值，同时满足互联电力系统间按计划要求交换功率的一种控制技术。基本目标包括使全系统的发电出力和负荷功率相匹配；将电力系统的频率偏差调节到零，保持系统频率为额定值；及控制区域间联络线的交换功率与计划值相等，实现各区域内有功功率的平衡。 2、 AVC 自动装置 AVC 是自动电压控制系统，通过控制机组励磁，实现电网电压、无功优化控制的专门装置。在相关约束条件下，根据接受的目标电压指令，调节机组励磁，从而改变高压侧母线电压，达到控制目标。目的是提高电网的可靠性和电网运行的经济性，该装置可实现本地和远方调度控制。 二、 运行管理 规定 1、 AGC 投 入 、退 出 1.1、允 许 投 入 条件： 在 CCS 模 式 下，AGC 指令与实际 功率偏差<30MW，且 AGC 指令非 坏 质 量 。 1.2、退出条件：允许投入条件消失，或AGC 指令坏质量，或任意RB 发生，或省调退出（脉冲），或运行人员退出。 1.3、投入过程：允许投入条件下，在画面点击AGC 按钮，“AGC 请求”背景变红色，表示请求已经发出。等省调投入（脉冲）信号一来，AGC 按钮背景变黄色，表示 AGC 已经投入。 1.4、闭锁 AGC 增：AGC 模式下，负荷闭增或当前 AGC 指令大于负荷上限。 负荷闭增：子系统达到最大或机组负荷指令大于负荷上限或主汽压力偏差(PV-SP)低于-0.6MPa 或负荷指令超过实际负荷 20MW。 1.5、闭锁 AGC 减：AGC 模式下，负荷闭减或当前 AGC 指令小于负荷下限。 1.6、负荷闭减：机组负荷指令小于负荷下限或主汽压力偏差(PV-SP)高于 0.6MPa 或负荷指令低于实际负荷 20MW。 1.7、具体实现：通过10ADS (AUTOMAN)功能块，其输入为 AGC 指令，当 AGC 已投入信号即（请求已经发出且省调投入（脉冲）信号来）SETAUTO 被置 1，此时将自动接收省调的 AGC 指令。当退出条件10CUTAGC 满足时，SETMAN 被置 1，变为手动。在经过负荷指令限制逻辑 10UNITD（Serv o）块，作为功率 PID 的设定值。 2、 AVC 投入、退出 2.1、允许投入条件：发电机励磁系统无任何异常信号及 AVC 装置无...
