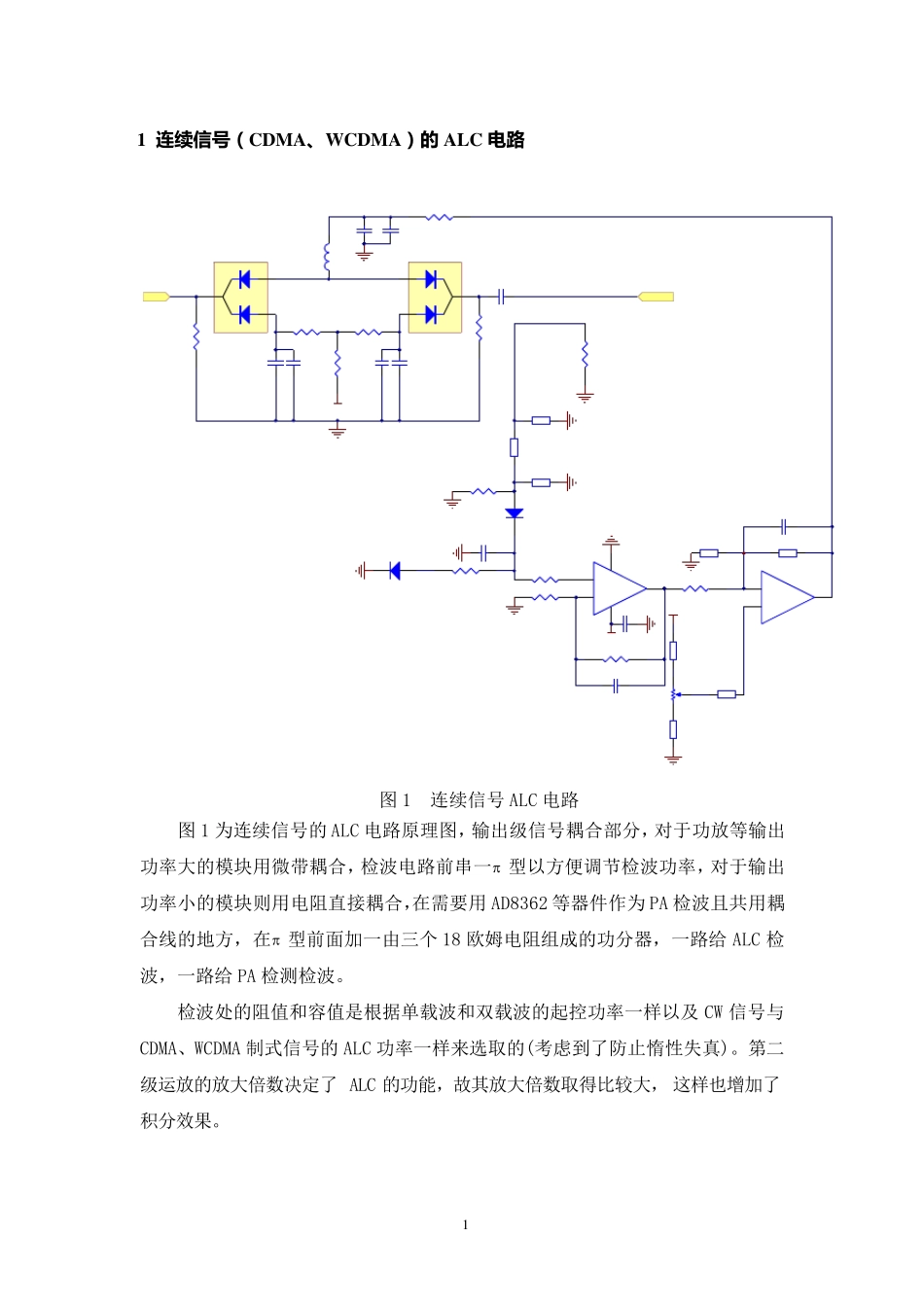

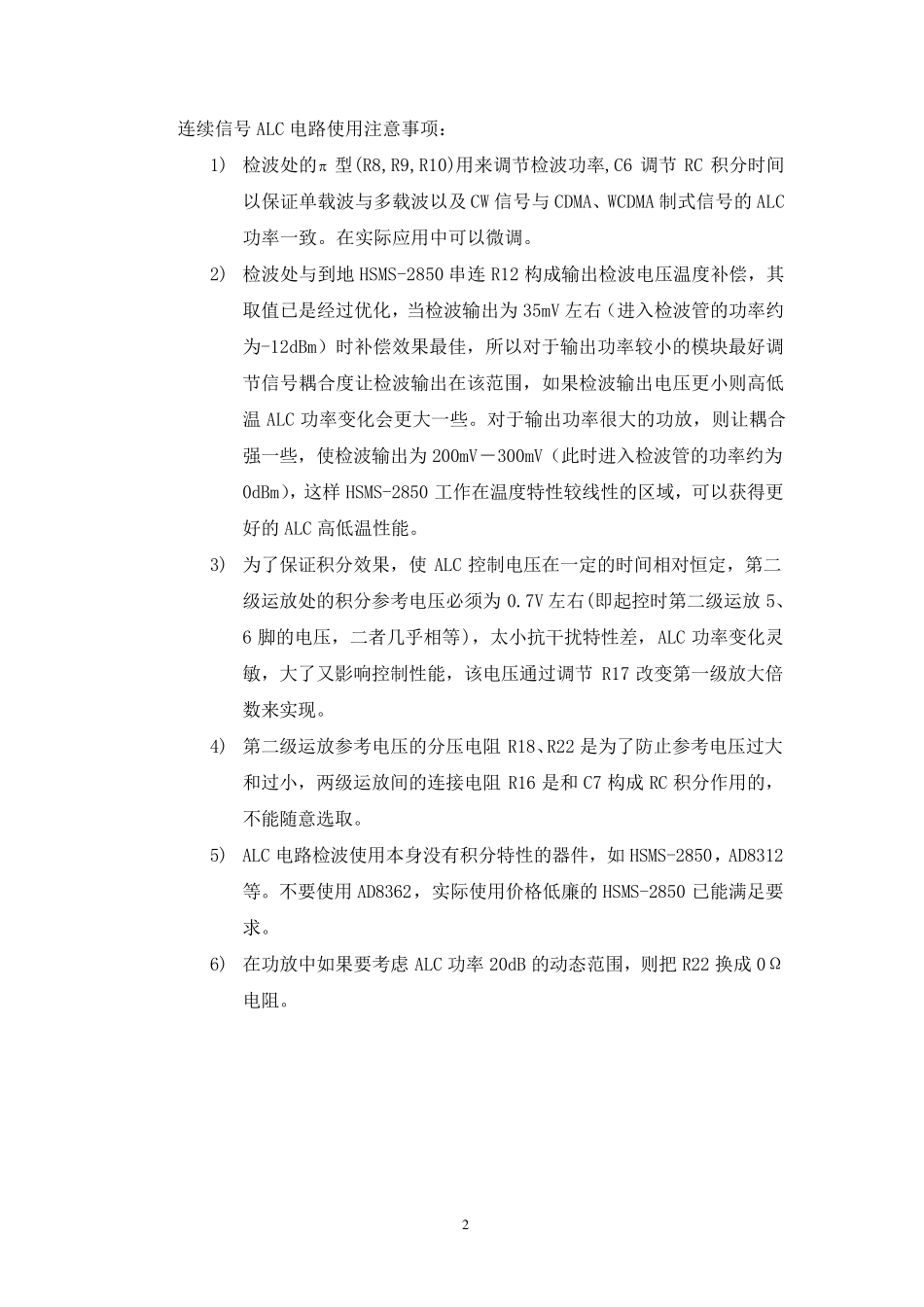

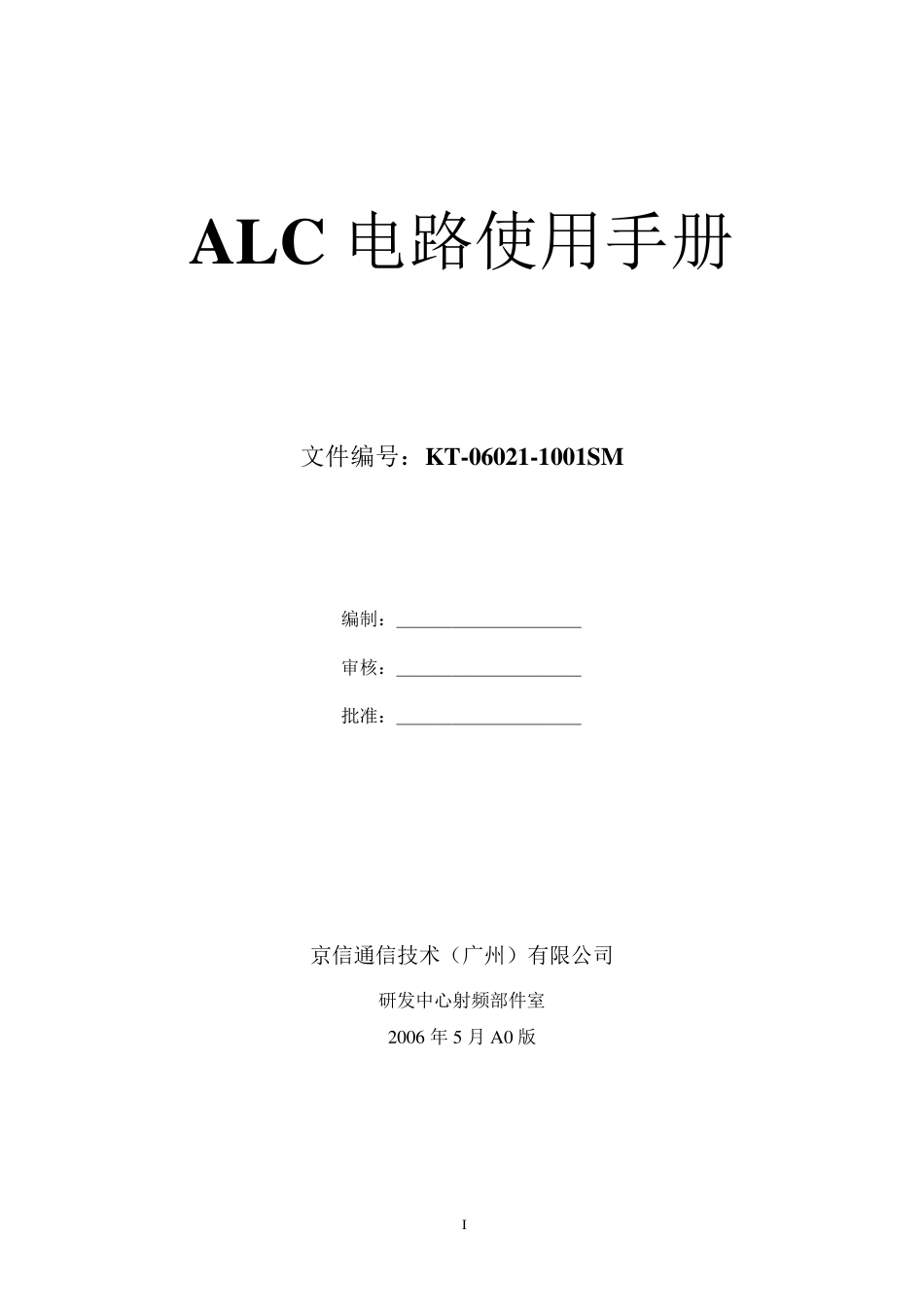

I ALC 电路使用手册 文件编号：KT-06021-1001SM 编制：＿＿＿＿＿＿＿＿＿＿ 审核：＿＿＿＿＿＿＿＿＿＿ 批准：＿＿＿＿＿＿＿＿＿＿ 京信通信技术（广州）有限公司 研发中心射频部件室 2006 年 5 月 A0 版 1 1 连 续 信 号 （ CDMA、WCDMA）的 ALC 电路 图1 连续信号ALC 电路 图1 为连续信号的ALC 电路原理图，输出级信号耦合部分，对于功放等输出功率大的模块用微带耦合，检波电路前串一 型以方便调节检波功率，对于输出功率小的模块则用电阻直接耦合，在需要用AD8362 等器件作为PA 检波且共用耦合线的地方，在 型前面加一由三个18 欧姆电阻组成的功分器，一路给ALC 检波，一路给PA 检测检波。 检波处的阻值和容值是根据单载波和双载波的起控功率一样以及CW 信号与CDMA、WCDMA 制式信号的ALC 功率一样来选取的(考虑到了防止惰性失真)。第二级运放的放大倍数决定了 ALC 的功能，故其放大倍数取得比较大，这样也增加了积分效果。 2 连 续 信 号 ALC 电 路 使 用 注 意 事 项 ： 1) 检 波 处 的 型 (R8,R9,R10)用 来 调 节 检 波 功 率 ,C6 调 节RC 积 分 时 间以 保 证 单 载 波 与 多 载 波 以 及 CW 信 号 与 CDMA、 WCDMA 制 式 信 号 的 ALC功 率 一 致 。 在 实 际 应 用 中 可 以 微 调 。 2) 检 波 处 与 到 地 HSMS-2850 串 连 R12 构 成 输 出 检 波 电 压 温 度 补 偿 ， 其取 值 已 是 经 过 优 化 ， 当 检 波 输 出 为 35mV 左 右 （ 进 入 检 波 管 的 功 率 约为 -12dBm） 时 补 偿 效 果 最 佳 ， 所 以 对 于 输 出 功 率 较 小 的 模 块 最 好 调节 信 号 耦 合 度 让 检 波 输 出 在 该 范 围 ， 如 果 检 波 输 出 电 压 更 小 则 高 低温ALC 功 率 变 化 会 更 大 一 些 。 对 于 输 出 功 率 很 大 的 功 放 ， 则 让 耦 合强 一 些 ， 使 检 波 输 出 为 200mV－ 300mV（ 此 时 进 入 检 波 管 的 功 率 约 为0dBm）， 这 样 HSMS-2850 工 作 在 温 度 特 性 较 线 性 的 区 域 ， 可 以 获 得 更好 的 ALC 高 低 温 性 能 。 3) 为 了 保 证 积 分 效 果 ， 使ALC 控 制 电...
