ALLEGRO中常见的DRC错误代码意思

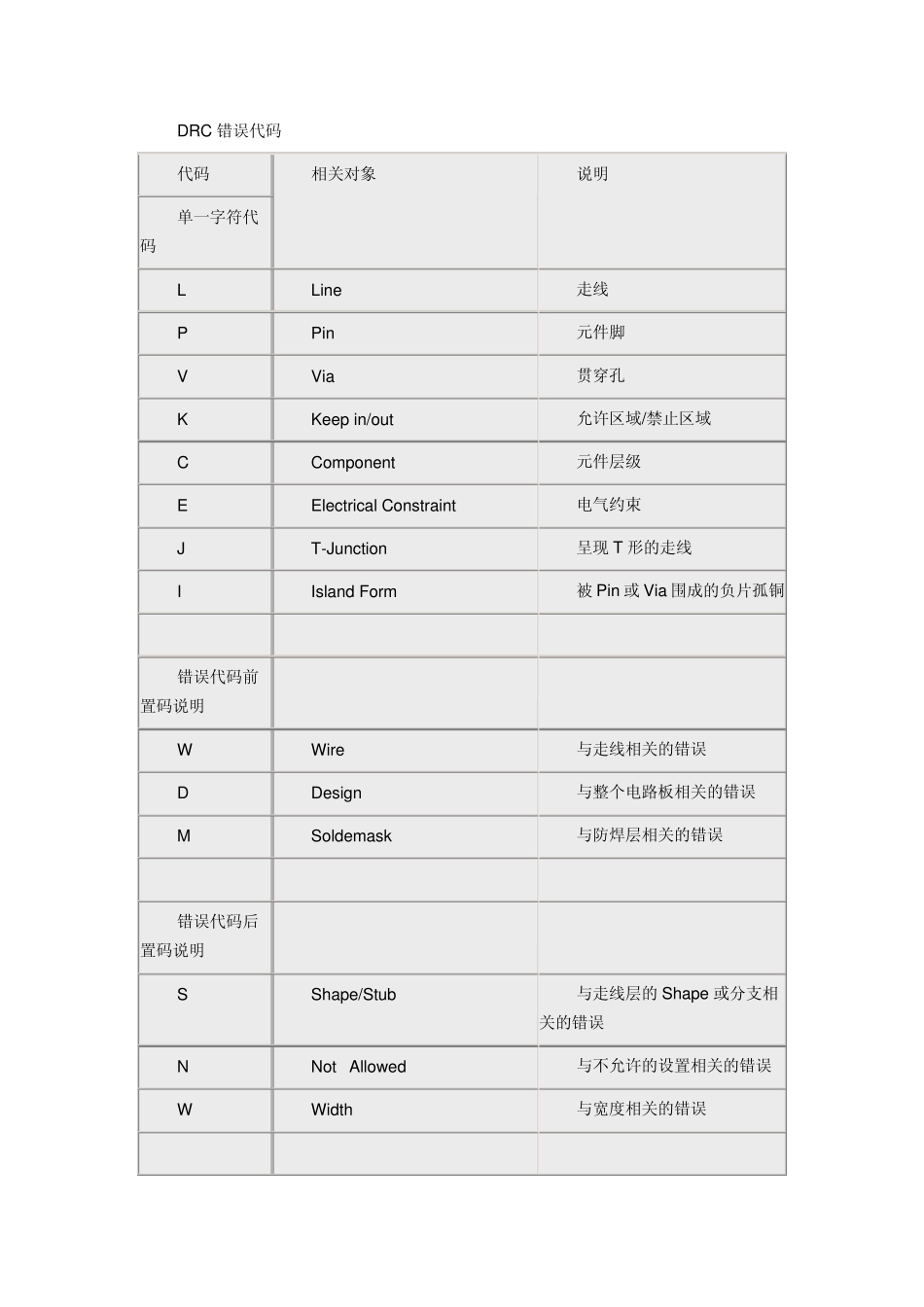

ALLEGRO中常见的DRC错误代码意思_第1页
1/8

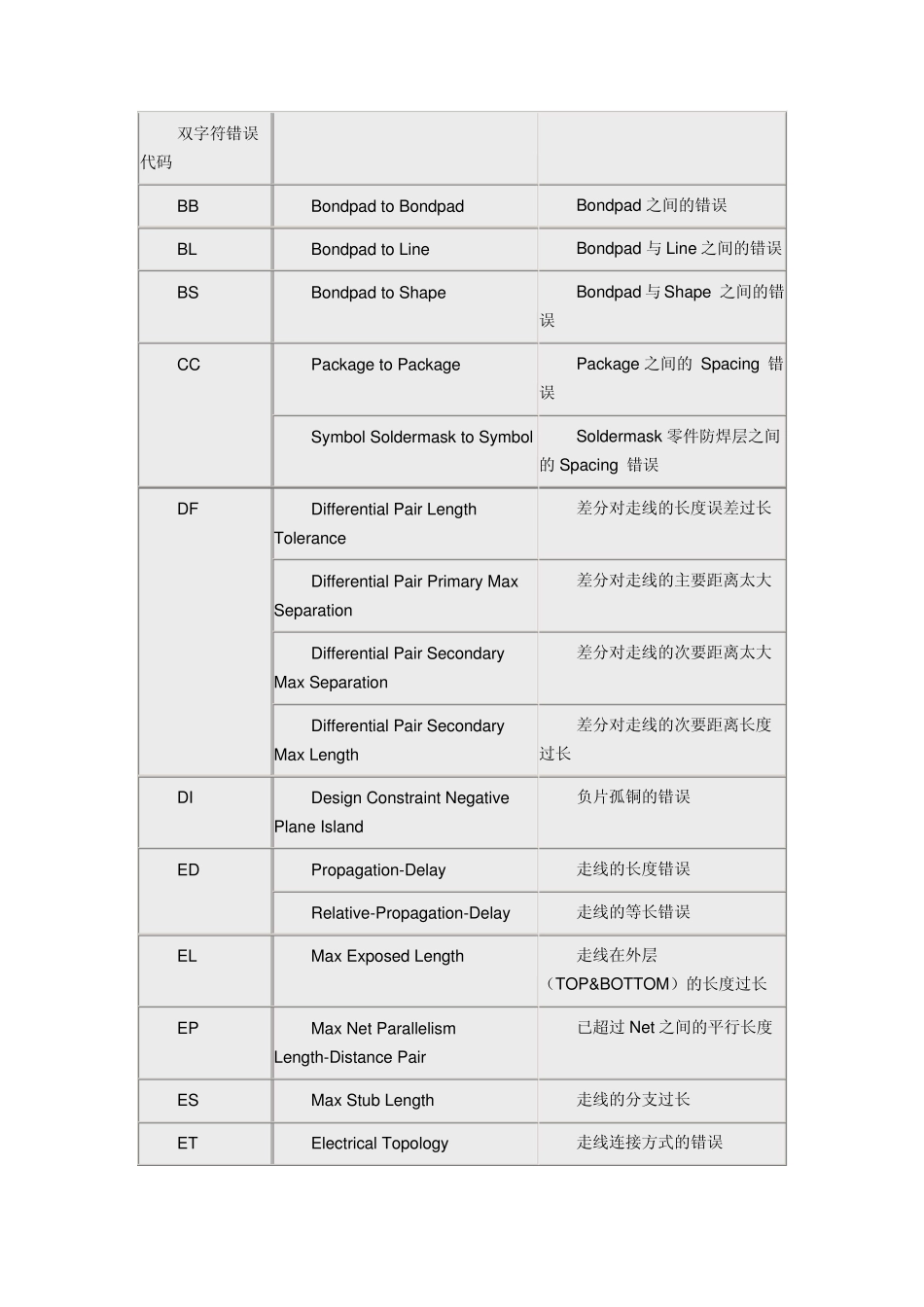

ALLEGRO中常见的DRC错误代码意思_第2页
2/8

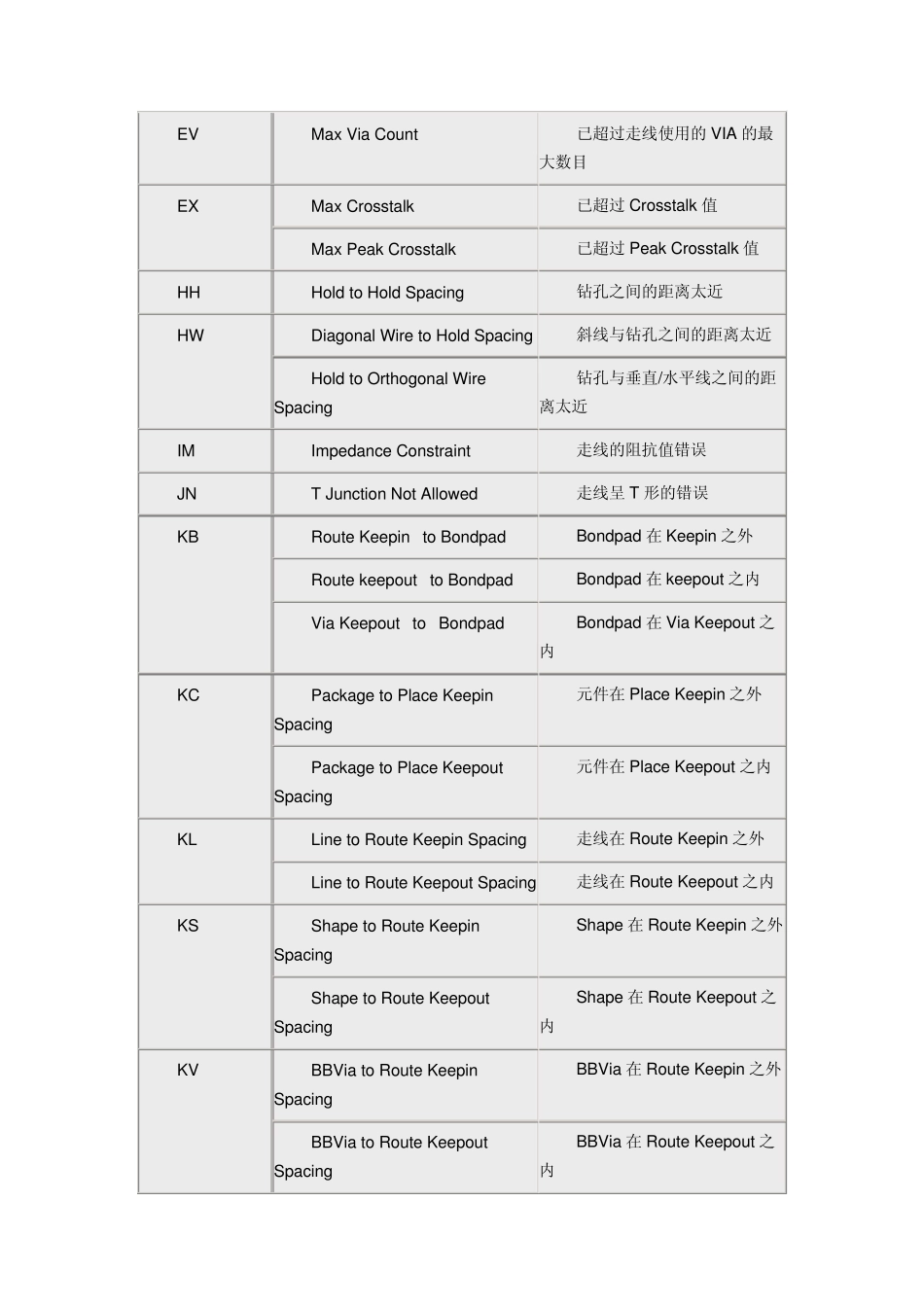

ALLEGRO中常见的DRC错误代码意思_第3页
3/8
DRC 错误代码 代码 相关对象 说明 单一字符代码 L Line 走线 P Pin 元件脚 V Via 贯穿孔 K Keep in/out 允许区域/禁止区域 C Component 元件层级 E Electrical Constraint 电气约束 J T-Junction 呈现 T 形的走线 I Island Form 被 Pin 或 Via 围成的负片孤铜 错误代码前置码说明 W Wire 与走线相关的错误 D Design 与整个电路板相关的错误 M Soldemask 与防焊层相关的错误 错误代码后置码说明 S Shape/Stub 与走线层的 Shape 或分支相关的错误 N Not Allow ed 与不允许的设置相关的错误 W Width 与宽度相关的错误 双字符错误代码 BB Bondpad to Bondpad Bondpad 之间的错误 BL Bondpad to Line Bondpad 与 Line 之间的错误 BS Bondpad to Shape Bondpad 与 Shape 之间的错误 CC Package to Package Package 之间的 Spacing 错误 Symbol Soldermask to Symbol Soldermask 零件防焊层之间的Spacing 错误 DF Differential Pair Length Tolerance 差分对走线的长度误差过长 Differential Pair Primary Max Separation 差分对走线的主要距离太大 Differential Pair Secondary Max Separation 差分对走线的次要距离太大 Differential Pair Secondary Max Length 差分对走线的次要距离长度过长 DI Design Constraint Negative Plane Island 负片孤铜的错误 ED Propagation-Delay 走线的长度错误 Relative-Propagation-Delay 走线的等长错误 EL Max Exposed Length 走线在外层(TOP&BOTTOM)的长度过长 EP Max Net Parallelism Length-Distance Pair 已超过 Net 之间的平行长度 ES Max Stub Length 走线的分支过长 ET Electrical Topology 走线连接方式的错误 EV Max Via Count 已超过走线使用的VIA 的最大数目 EX Max Crosstalk 已超过Crosstalk 值 Max Peak Crosstalk 已超过Peak Crosstalk 值 HH Hold to Hold Spacing 钻孔之间的距离太近 HW Diagonal Wire to Hold Spacing 斜线与钻孔之间的距离太近 Hold to Orthogonal Wire Spacing 钻孔与垂直/水平线之间的距离太近 IM Impedance Constraint 走线的阻抗值错误 JN T Junction Not Allowed 走线呈 T 形的错误 KB Route Keepin to Bondpad Bondpad 在 Keepin 之外 Rou...
