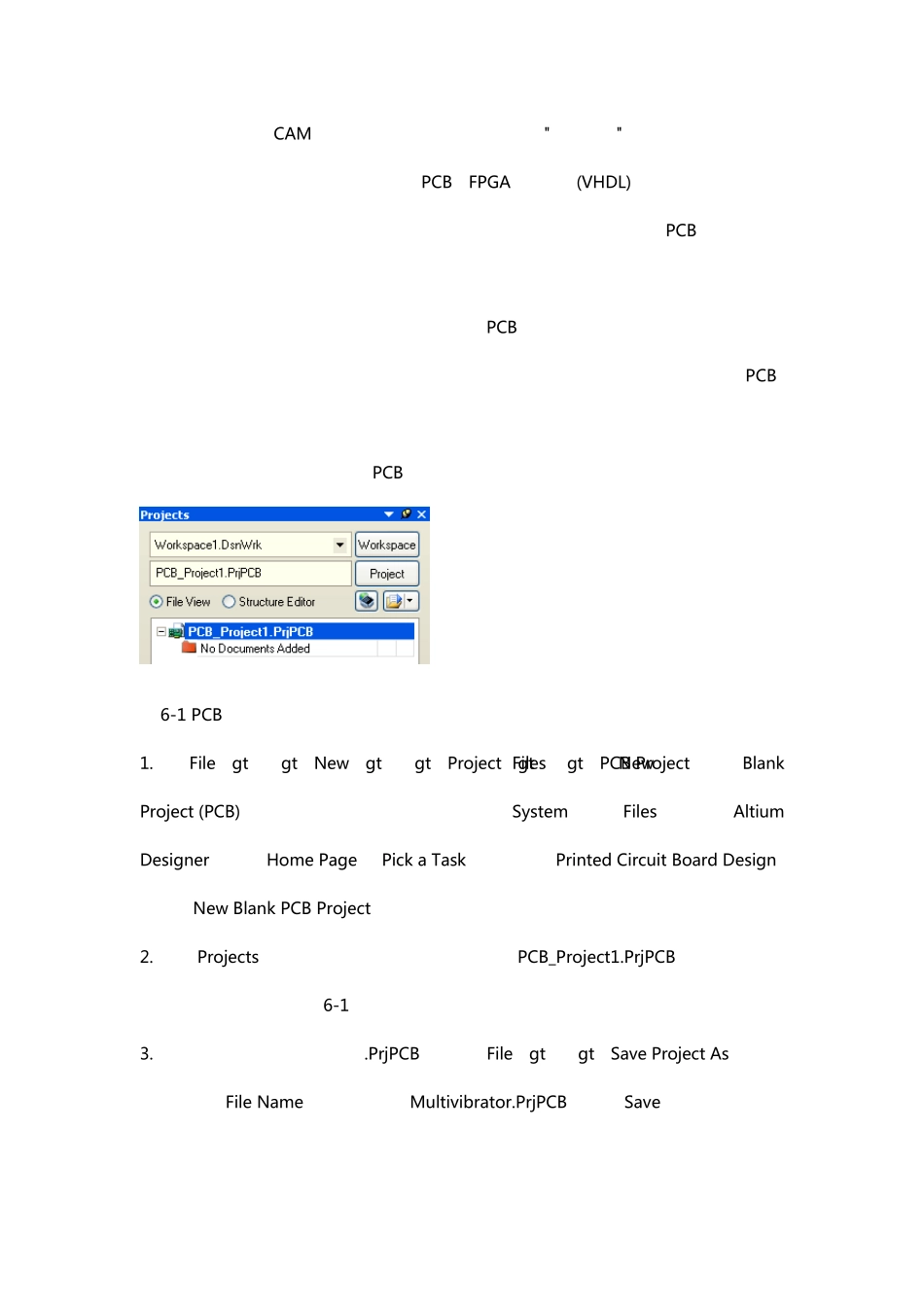

Altium Designer-PCB 设计入门（一） 概要 本章旨在说明如何生成电路原理图、把设计信息更新到 PCB 文件中以及在 PCB 中布线和生成器件输出文件。并且介绍了工程和集成库的概念以及提供了 3D PCB 开发环境的简要说明。 欢迎使用 Altium Designer，这是一个完善的适应电子产品发展的开发软件。本章将以"非稳态多谐振荡器"为例，介绍如何创建一个 PCB 工程。 Contents 创建一个新的 PCB 工程 创建一个新的电气原理图 设置原理图选项 画电路原理图 加载元件和库 在电路原理图中放置元件 电路连线 设置工程选项 检查原理图的电气属性 设置 Error Reporting 设置 connection Matrix 设置 Comparator 编译工程 创建一个新的 PCB 文件 导入设计 印刷电路板（ PCB）的设计 对 PCB 工作环境的设置 定义层堆栈和其他非电气层的视图设置 设置新的设计规则 在 PCB 上摆放元器件 手动布线 板的自动布线 板设计数据校验 在 3D 模式下查看电路板设计 为元器件封装创建和导入 3D 实体 检验 PCB 板设计 输出文件 手动输出文件 生成 Gerber 文件 创建一个器件清单 深入研究 创建一个新的 PCB 工程 在 Altium Designer 里，一个工程包括所有文件之间的关联和设计的相关设置。一个工程文件，例如 xxx.PrjPCB，是一个 ASCII 文本文件，它包括工程里的文件和输出的相关设置， 例如，打印设置和 CAM 设置。与工程无关的文件被称为"自由文件"。与原理图和目标输出相关联的文件都被加入到工程中，例如 PCB，FPGA，嵌入式(VHDL)和库。当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。任何原始原理图或者 PCB 的改变都将在编译的时候更新。 所有类型的工程的创建过程都是一样的。本章以 PCB 工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的 PCB，和原理图一样加入到工程中。 作为本章的开始，先来创建一个 PCB 工程： 图 6-1 PCB 工程的创建 1.选择 File>>New>>Project>>PCB Project，或在 Files 面板的内 New 选项中单击 Blank Project (PCB)。如果这个选项没有显示在界面上则从 System 中选择 Files。也可以在 Altium Designer 软件的 Home Page 的 Pick a Task 部分中选择 Printed Circuit Board Design，并单击 New Blank PCB Project。 2. 显示 Project...
