AltiumDesigner元器件库的操作

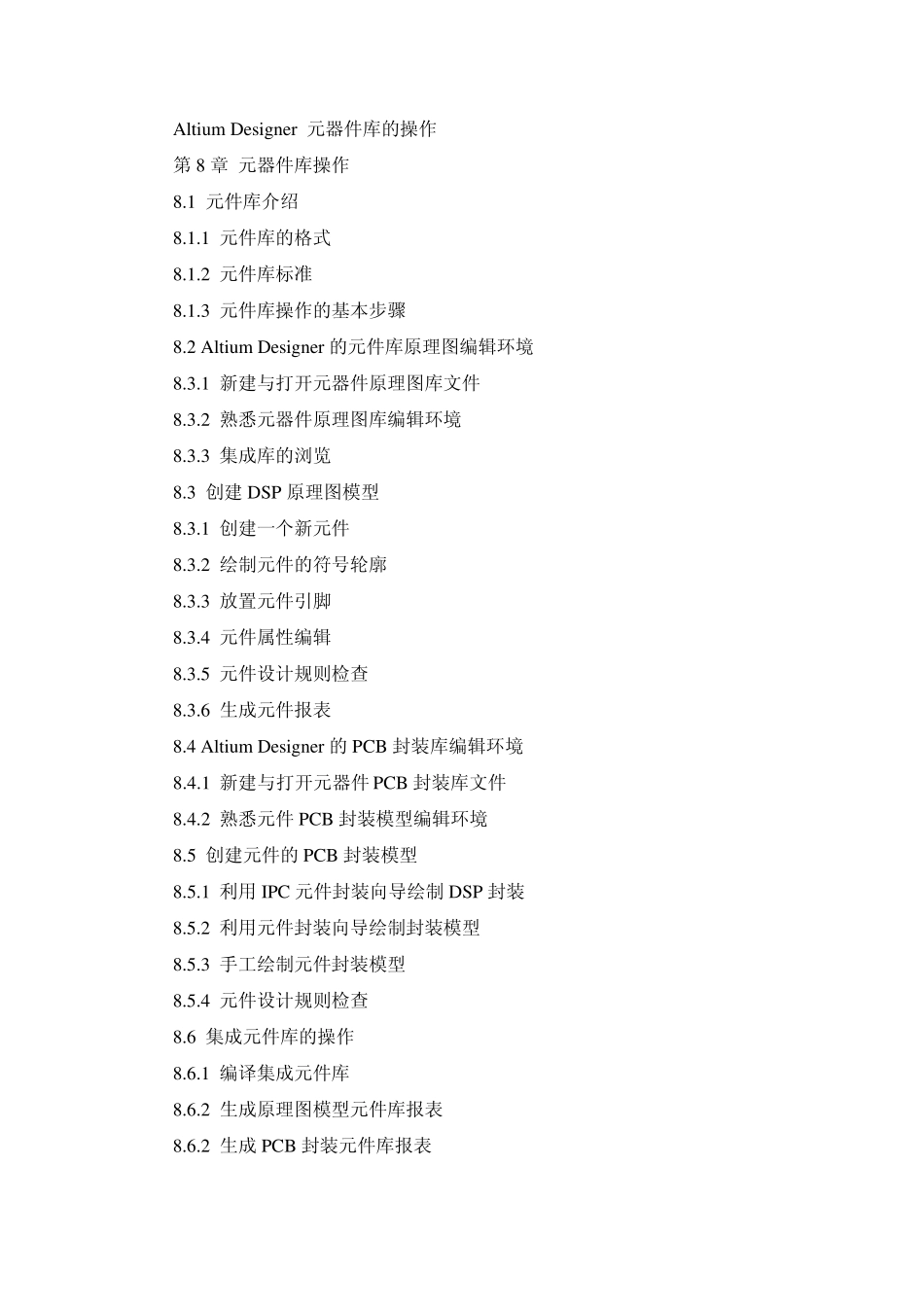

AltiumDesigner元器件库的操作_第1页
1/70

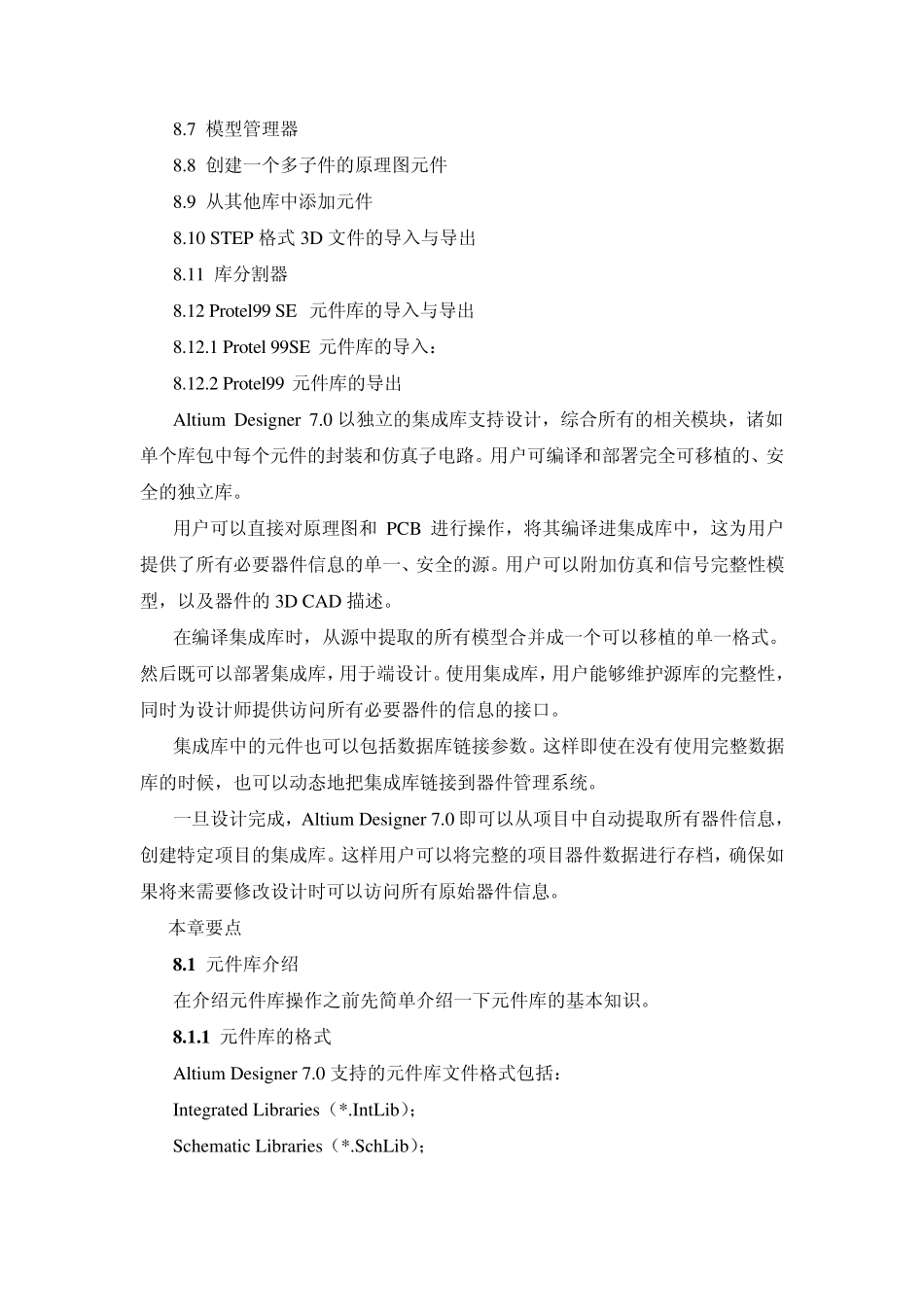

AltiumDesigner元器件库的操作_第2页
2/70

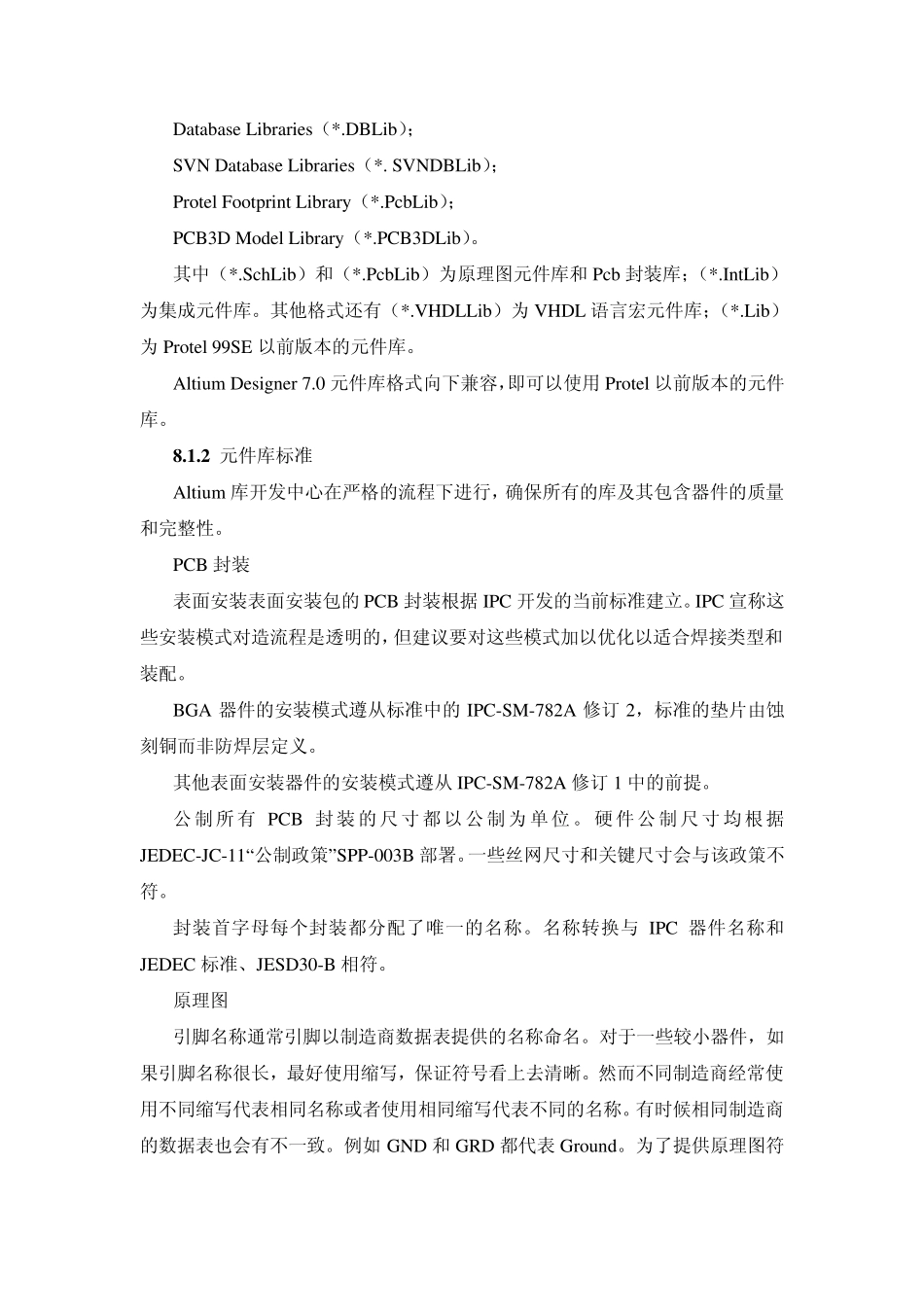

AltiumDesigner元器件库的操作_第3页
3/70
Altiu m Designer 元器件库的操作 第8 章 元器件库操作 8.1 元件库介绍 8.1.1 元件库的格式 8.1.2 元件库标准 8.1.3 元件库操作的基本步骤 8.2 Altiu m Designer 的元件库原理图编辑环境 8.3.1 新建与打开元器件原理图库文件 8.3.2 熟悉元器件原理图库编辑环境 8.3.3 集成库的浏览 8.3 创建DSP 原理图模型 8.3.1 创建一个新元件 8.3.2 绘制元件的符号轮廓 8.3.3 放置元件引脚 8.3.4 元件属性编辑 8.3.5 元件设计规则检查 8.3.6 生成元件报表 8.4 Altiu m Designer 的PCB 封装库编辑环境 8.4.1 新建与打开元器件PCB 封装库文件 8.4.2 熟悉元件PCB 封装模型编辑环境 8.5 创建元件的PCB 封装模型 8.5.1 利用 IPC 元件封装向导绘制 DSP 封装 8.5.2 利用元件封装向导绘制封装模型 8.5.3 手工绘制元件封装模型 8.5.4 元件设计规则检查 8.6 集成元件库的操作 8.6.1 编译集成元件库 8.6.2 生成原理图模型元件库报表 8.6.2 生成PCB 封装元件库报表 8.7 模型管理器 8.8 创建一个多子件的原理图元件 8.9 从其他库中添加元件 8.10 STEP 格式3D 文件的导入与导出 8.11 库分割器 8.12 Protel99 SE 元件库的导入与导出 8.12.1 Protel 99SE 元件库的导入: 8.12.2 Protel99 元件库的导出 Altiu m Designer 7.0 以独立的集成库支持设计,综合所有的相关模块,诸如单个库包中每个元件的封装和仿真子电路。用户可编译和部署完全可移植的、安全的独立库。 用户可以直接对原理图和PCB 进行操作,将其编译进集成库中,这为用户提供了所有必要器件信息的单一、安全的源。用户可以附加仿真和信号完整性模型,以及器件的3D CAD 描述。 在编译集成库时,从源中提取的所有模型合并成一个可以移植的单一格式。然后既可以部署集成库,用于端设计。使用集成库,用户能够维护源库的完整性,同时为设计师提供访问所有必要器件的信息的接口。 集成库中的元件也可以包括数据库链接参数。这样即使在没有使用完整数据库的时候,也可以动态地把集成库链接到器件管理系统。 一旦设计完成,Altiu m Designer 7.0 即可以从项目中自动提取所有器件信息,创建特定项目的集成库。这样用户可以将完整的项目器件数据进行存档,确保如果将来需要修改设计时可以访问所有原始器件信息。 本章要点 8 .1 元件库介绍 在介绍元件库操作之前先简单介绍一下元件库的基本知识。...
