Altivar71系列异步电机变频器

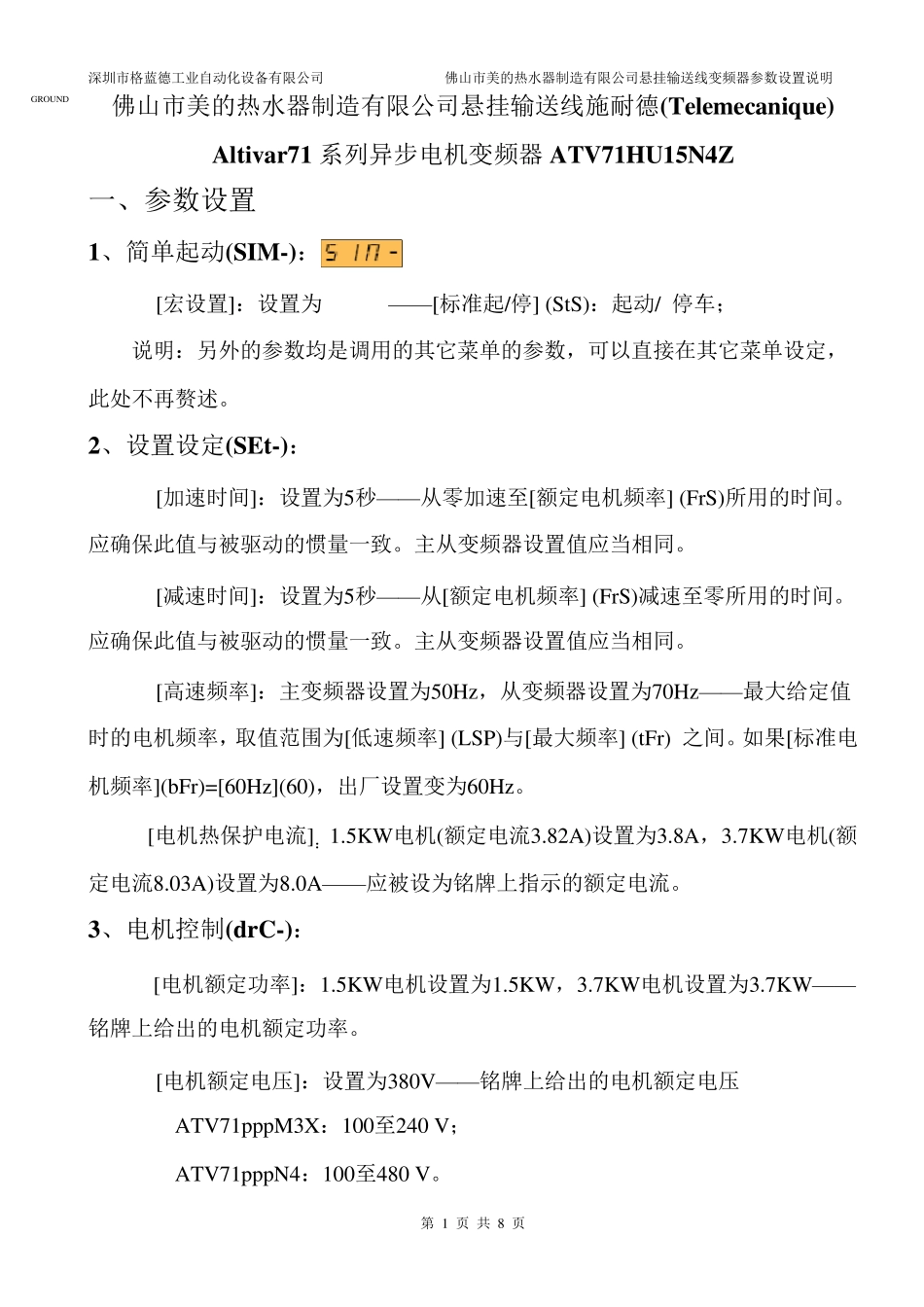

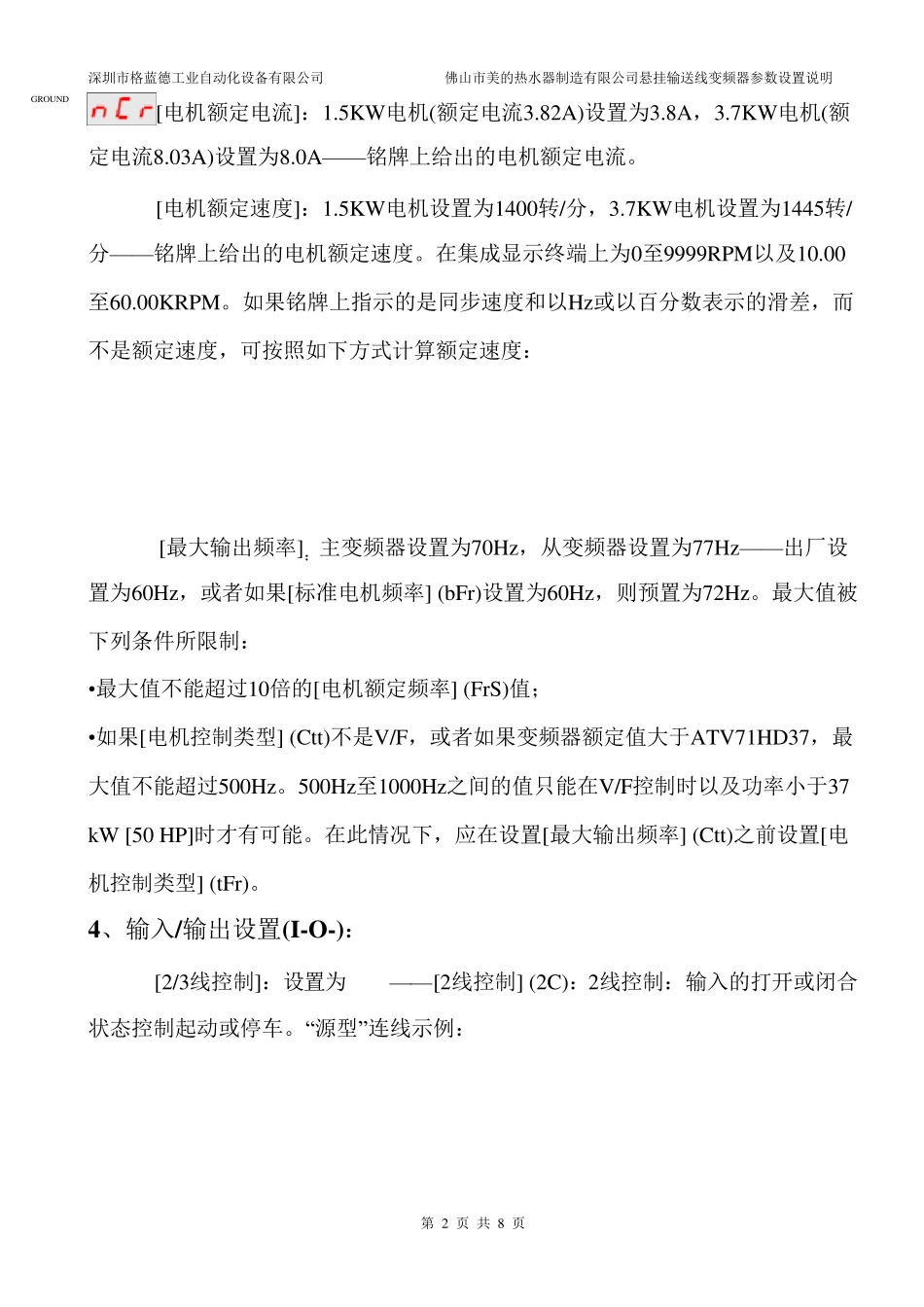

GROUND深圳市格蓝德工业自动化设备有限公司 佛山市美的热水器制造有限公司悬挂输送线变频器参数设置说明 第 1 页 共 8 页 佛山市美的热水器制造有限公司悬挂输送线施耐德(Telemecanique) Altivar71 系列异步电机变频器ATV71HU15N4Z 一、参数设置 1、简单起动(SIM-)： [宏设置]：设置为——[标准起/停] (StS)：起动/ 停车； 说明：另外的参数均是调用的其它菜单的参数，可以直接在其它菜单设定，此处不再赘述。 2、设置设定(SEt-)： [加速时间]：设置为5秒——从零加速至[额定电机频率] (FrS)所用的时间。应确保此值与被驱动的惯量一致。主从变频器设置值应当相同。 [减速时间]：设置为5秒——从[额定电机频率] (FrS)减速至零所用的时间。应确保此值与被驱动的惯量一致。主从变频器设置值应当相同。 [高速频率]：主变频器设置为50Hz ，从变频器设置为70Hz ——最大给定值时的电机频率，取值范围为[低速频率] (LSP)与[最大频率] (tFr) 之间。如果[标准电机频率](bFr)=[60Hz ](60)，出厂设置变为60Hz 。 [电机热保护电流]：1.5KW电机(额定电流3.82A)设置为3.8A，3.7KW电机(额定电流8.03A)设置为8.0A——应被设为铭牌上指示的额定电流。 3、电机控制(drC-)： [电机额定功率]：1.5KW电机设置为1.5KW，3.7KW电机设置为3.7KW——铭牌上给出的电机额定功率。 [电机额定电压]：设置为380V——铭牌上给出的电机额定电压 ATV71pppM3X：100至240 V； ATV71pppN4：100至480 V。 GROUND深圳市格蓝德工业自动化设备有限公司 佛山市美的热水器制造有限公司悬挂输送线变频器参数设置说明 第 2 页 共 8 页 [电机额定电流]：1.5KW电机(额定电流3.82A)设置为3.8A，3.7KW电机(额定电流8.03A)设置为8.0A——铭牌上给出的电机额定电流。 [电机额定速度]：1.5KW电机设置为1400转/分，3.7KW电机设置为1445转/分——铭牌上给出的电机额定速度。在集成显示终端上为0至9999RPM以及10.00至60.00KRPM。如果铭牌上指示的是同步速度和以Hz 或以百分数表示的滑差，而不是额定速度，可按照如下方式计算额定速度： [最大输出频率]：主变频器设置为70Hz ，从变频器设置为77Hz ——出厂设置为60Hz ，或者如果[标准电机频率] (bFr)设置为60Hz ，则预置为72Hz 。最大值被下列条件所限制： •最大值不能超过10倍的[电机额定频率] (FrS)值； •如果[电机控制类型] (Ctt)不是V/F，或者如果变频器额定值大于ATV71HD37，最大值不能...
