Altivar71系列异步电机变频器参数设置

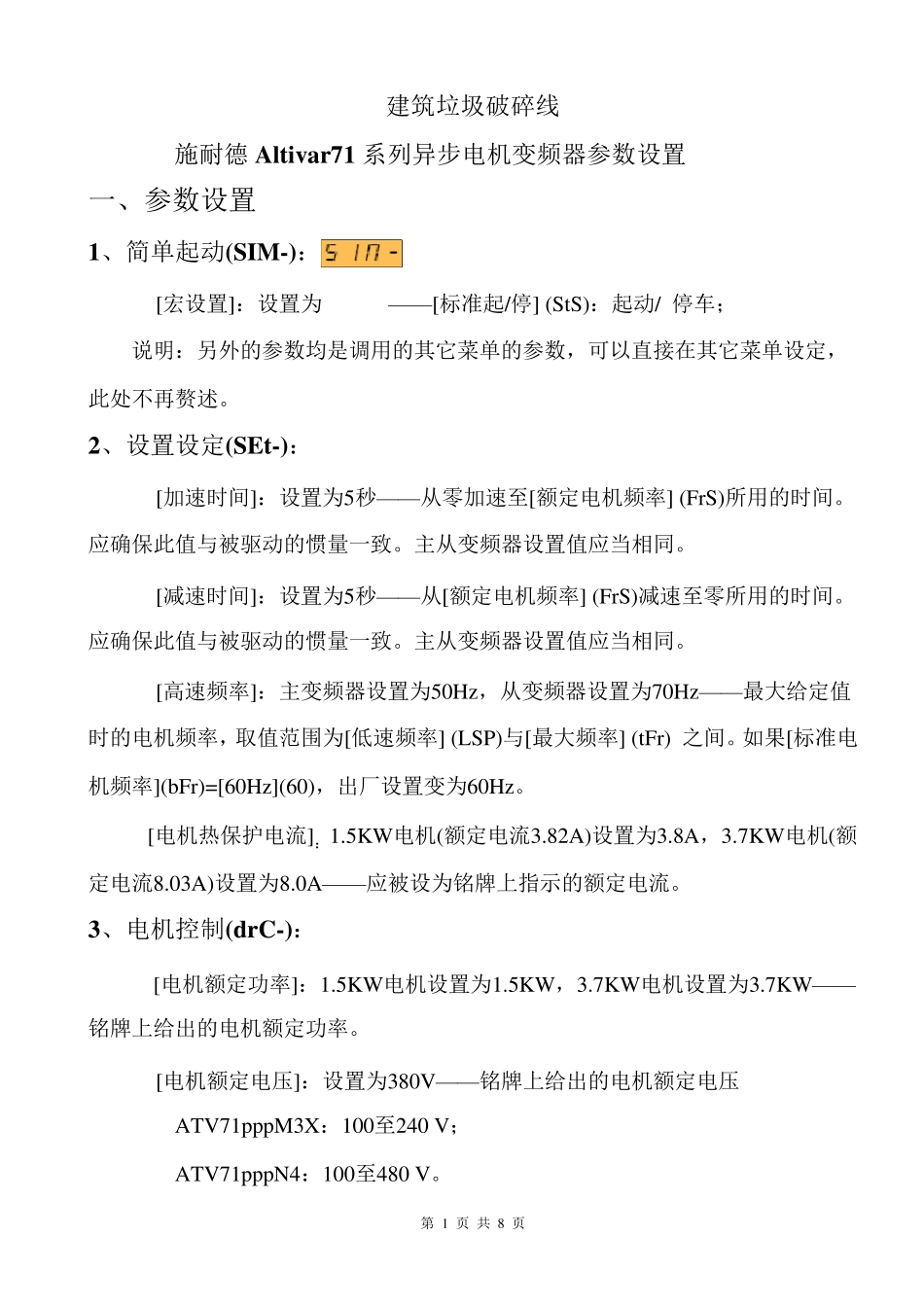

Altivar71系列异步电机变频器参数设置_第1页
1/8

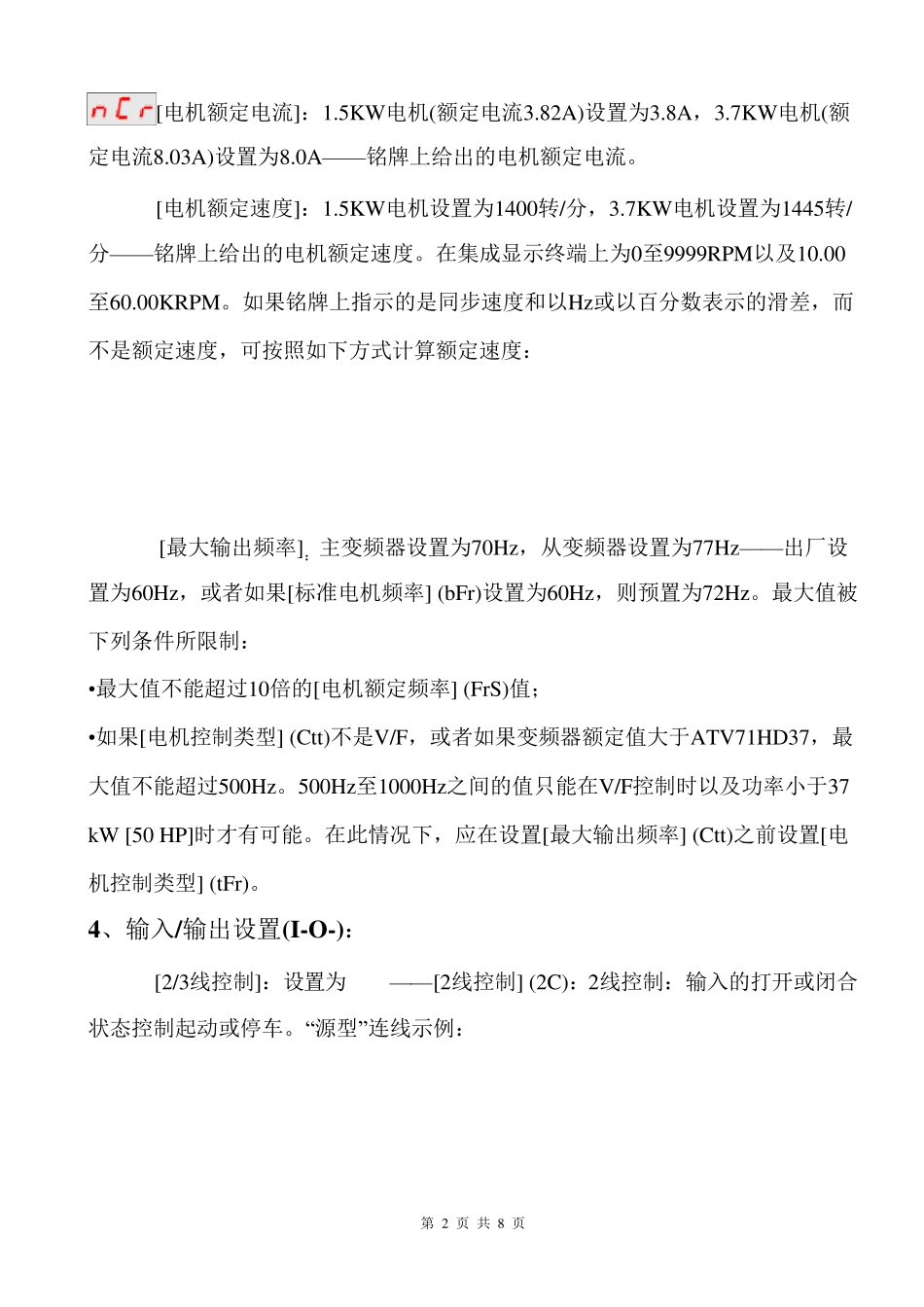

Altivar71系列异步电机变频器参数设置_第2页
2/8

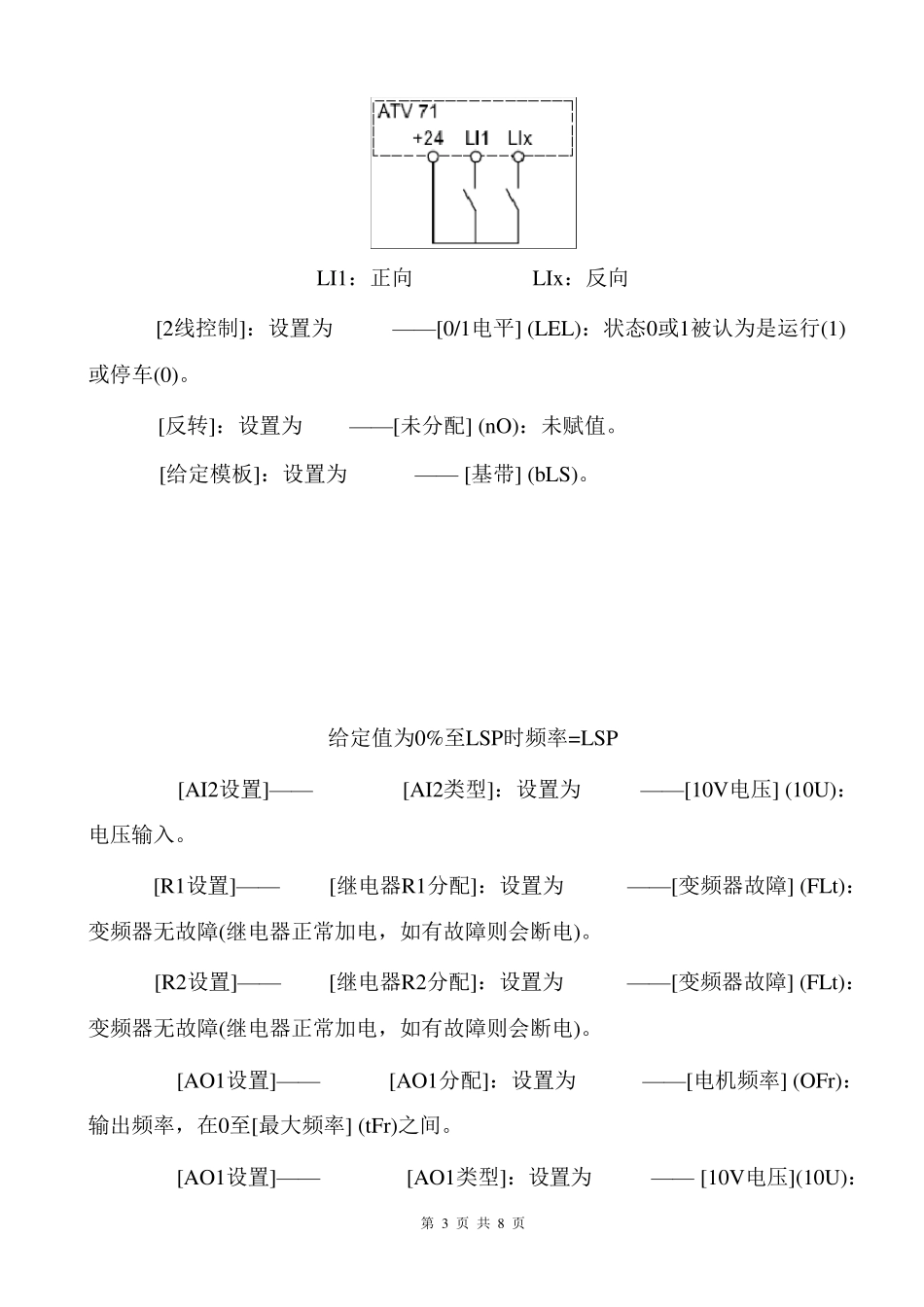

Altivar71系列异步电机变频器参数设置_第3页
3/8
第 1 页 共 8 页 建筑垃圾破碎线 施耐德Altiv ar71 系列异步电机变频器参数设置 一、参数设置 1、简单起动(SIM-): [宏设置]:设置为——[标准起/停] (StS):起动/ 停车; 说明:另外的参数均是调用的其它菜单的参数,可以直接在其它菜单设定,此处不再赘述。 2、设置设定(SEt-): [加速时间]:设置为5秒——从零加速至[额定电机频率] (FrS)所用的时间。应确保此值与被驱动的惯量一致。主从变频器设置值应当相同。 [减速时间]:设置为5秒——从[额定电机频率] (FrS)减速至零所用的时间。应确保此值与被驱动的惯量一致。主从变频器设置值应当相同。 [高速频率]:主变频器设置为50Hz ,从变频器设置为70Hz ——最大给定值时的电机频率,取值范围为[低速频率] (LSP)与[最大频率] (tFr) 之间。如果[标准电机频率](bFr)=[60Hz ](60),出厂设置变为60Hz 。 [电机热保护电流]:1.5KW电机(额定电流3.82A)设置为3.8A,3.7KW电机(额定电流8.03A)设置为8.0A——应被设为铭牌上指示的额定电流。 3、电机控制(drC-): [电机额定功率]:1.5KW电机设置为1.5KW,3.7KW电机设置为3.7KW——铭牌上给出的电机额定功率。 [电机额定电压]:设置为380V——铭牌上给出的电机额定电压 ATV71pppM3X:100至240 V; ATV71pppN4:100至480 V。 第 2 页 共 8 页 [电机额定电流]:1.5KW电机(额定电流3.82A)设置为3.8A,3.7KW电机(额定电流8.03A)设置为8.0A——铭牌上给出的电机额定电流。 [电机额定速度]:1.5KW电机设置为1400转/分,3.7KW电机设置为1445转/分——铭牌上给出的电机额定速度。在集成显示终端上为0至9999RPM以及10.00至60.00KRPM。如果铭牌上指示的是同步速度和以Hz 或以百分数表示的滑差,而不是额定速度,可按照如下方式计算额定速度: [最大输出频率]:主变频器设置为70Hz ,从变频器设置为77Hz ——出厂设置为60Hz ,或者如果[标准电机频率] (bFr)设置为60Hz ,则预置为72Hz 。最大值被下列条件所限制: •最大值不能超过10倍的[电机额定频率] (FrS)值; •如果[电机控制类型] (Ctt)不是V/F,或者如果变频器额定值大于ATV71HD37,最大值不能超过500Hz 。500Hz 至1000Hz 之间的值只能在V/F控制时以及功率小于37 kW [50 HP]时才有可能。在此情况下,应在设置[最大输出频率] (Ctt)之前设置[电机控制类型] (tFr)。 4、输入/输出设置(I-O -): [2/3线控制]:设置为——[2线控制] (2C):2线控制...
