AMADA数控冲床指令介绍

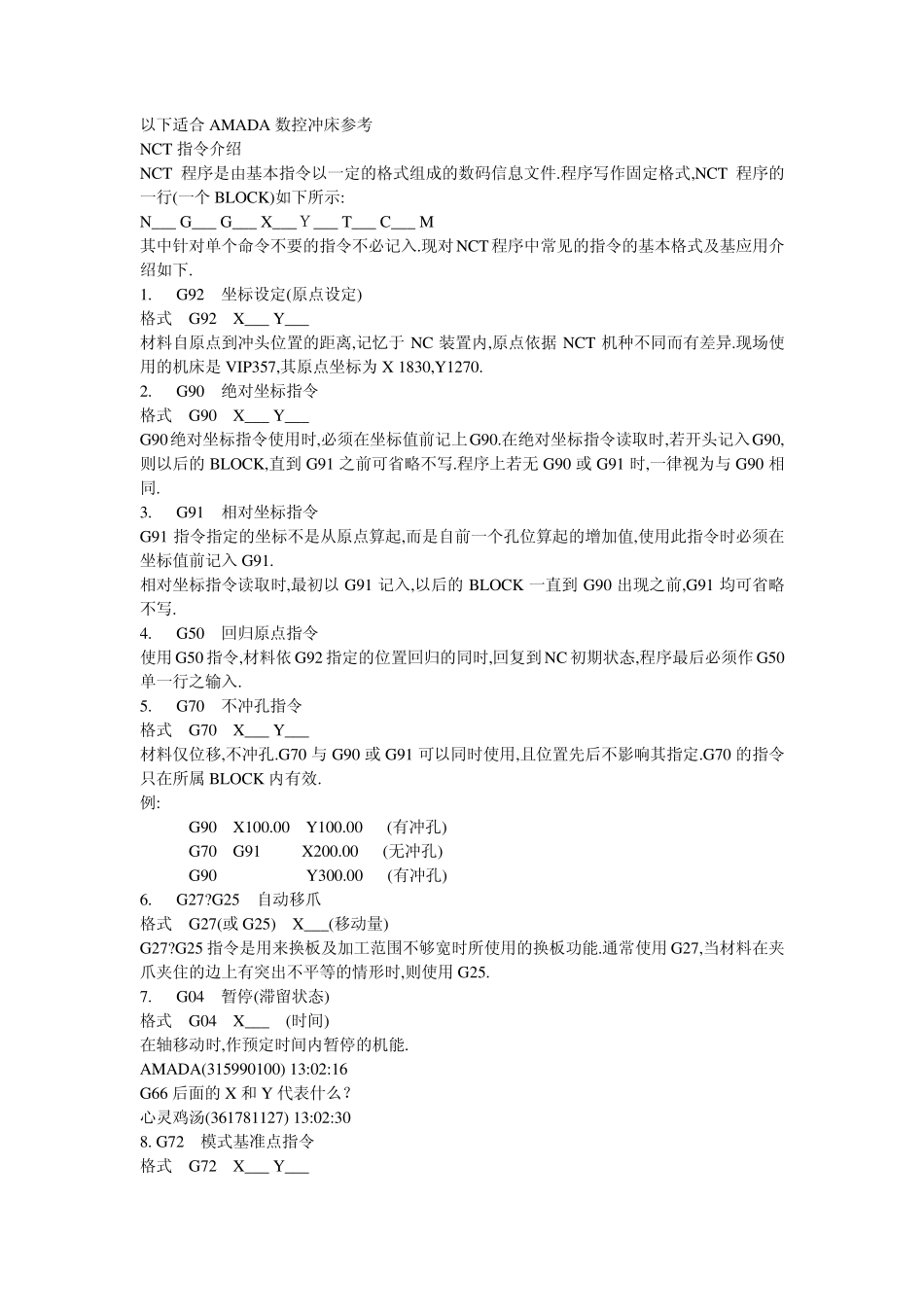

AMADA数控冲床指令介绍_第1页
1/7

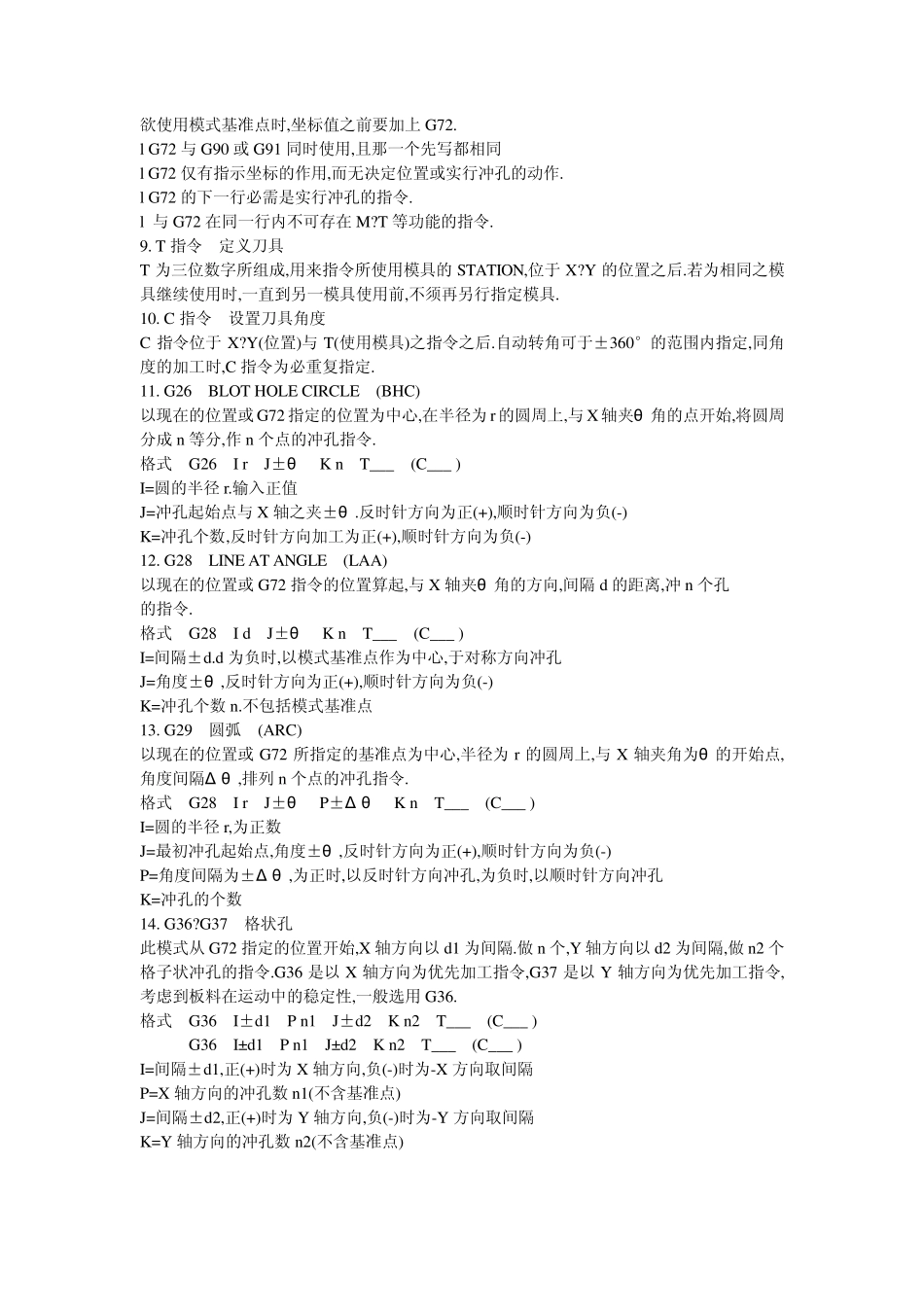

AMADA数控冲床指令介绍_第2页
2/7

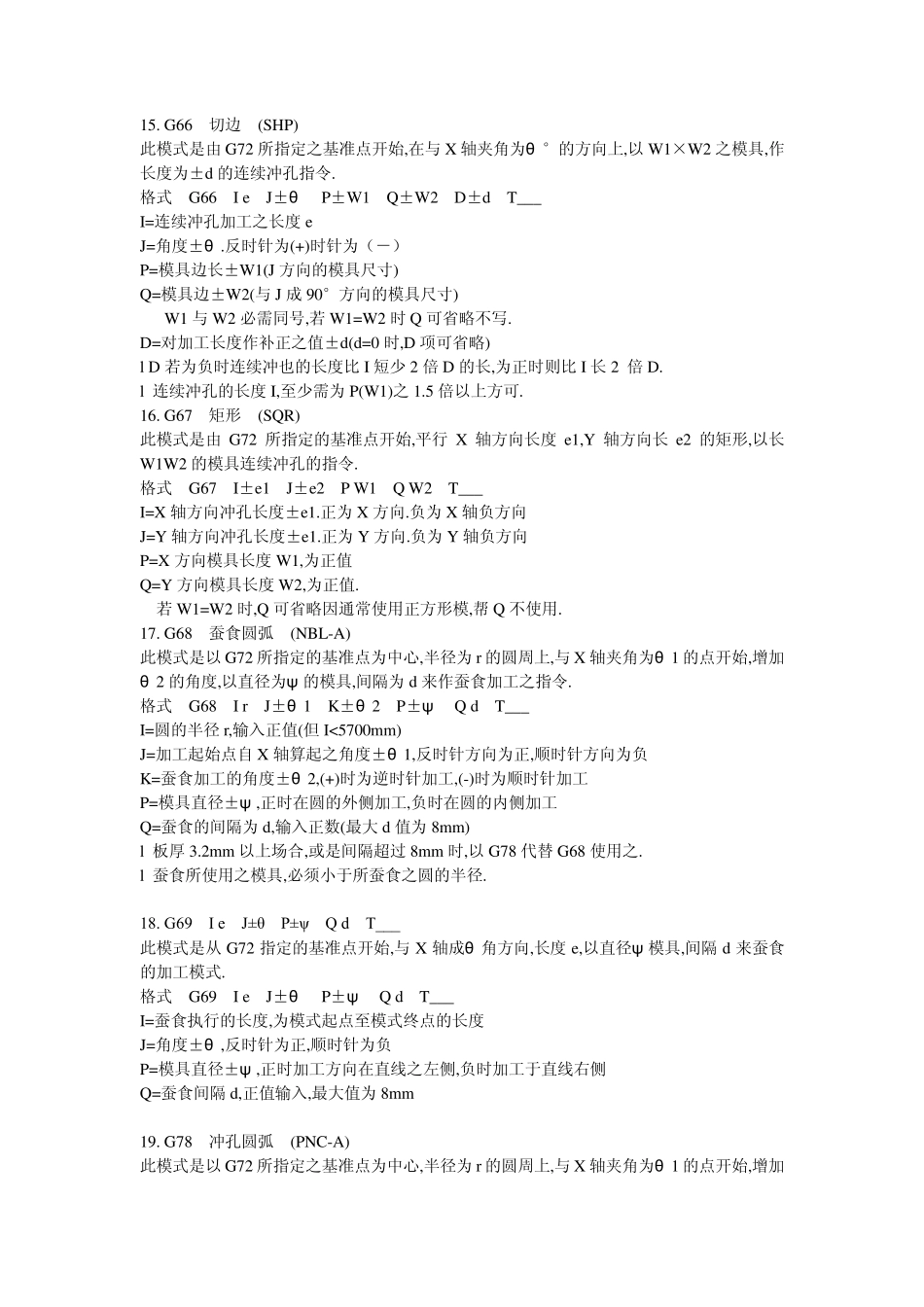

AMADA数控冲床指令介绍_第3页
3/7
以下适合AMADA 数控冲床参考 NCT 指令介绍 NCT 程序是由基本指令以一定的格式组成的数码信息文件.程序写作固定格式,NCT 程序的一行(一个 BLOCK)如下所示: N___ G___ G___ X___Y___ T___ C___ M 其中针对单个命令不要的指令不必记入.现对NCT 程序中常见的指令的基本格式及基应用介绍如下. 1. G92 坐标设定(原点设定) 格式 G92 X___ Y___ 材料自原点到冲头位置的距离,记忆于 NC 装置内,原点依据 NCT 机种不同而有差异.现场使用的机床是VIP357,其原点坐标为 X 1830,Y1270. 2. G90 绝对坐标指令 格式 G90 X___ Y___ G90绝对坐标指令使用时,必须在坐标值前记上G90.在绝对坐标指令读取时,若开头记入G90,则以后的 BLOCK,直到 G91 之前可省略不写.程序上若无 G90 或 G91 时,一律视为与 G90 相同. 3. G91 相对坐标指令 G91 指令指定的坐标不是从原点算起,而是自前一个孔位算起的增加值,使用此指令时必须在坐标值前记入 G91. 相对坐标指令读取时,最初以G91 记入,以后的 BLOCK 一直到 G90 出现之前,G91 均可省略不写. 4. G50 回归原点指令 使用 G50 指令,材料依 G92 指定的位置回归的同时,回复到 NC 初期状态,程序最后必须作 G50单一行之输入. 5. G70 不冲孔指令 格式 G70 X___ Y___ 材料仅位移,不冲孔.G70 与 G90 或 G91 可以同时使用,且位置先后不影响其指定.G70 的指令只在所属 BLOCK 内有效. 例: G90 X100.00 Y100.00 (有冲孔) G70 G91 X200.00 (无冲孔) G90 Y300.00 (有冲孔) 6. G27?G25 自动移爪 格式 G27(或 G25) X___(移动量) G27?G25 指令是用来换板及加工范围不够宽时所使用的换板功能.通常使用 G27,当材料在夹爪夹住的边上有突出不平等的情形时,则使用 G25. 7. G04 暂停(滞留状态) 格式 G04 X___ (时间) 在轴移动时,作预定时间内暂停的机能. AMADA(315990100) 13:02:16 G66 后面的 X 和 Y 代表什么? 心灵鸡汤(361781127) 13:02:30 8. G72 模式基准点指令 格式 G72 X___ Y___ 欲使用模式基准点时,坐标值之前要加上G72. l G72 与G90 或G91 同时使用,且那一个先写都相同 l G72 仅有指示坐标的作用,而无决定位置或实行冲孔的动作. l G72 的下一行必需是实行冲孔的指令. l 与G72 在同一行内不可存在M?T 等功能的指令. 9. T 指令 定义刀具 T 为三位数字所组成,用来指令所使用模具的ST...
