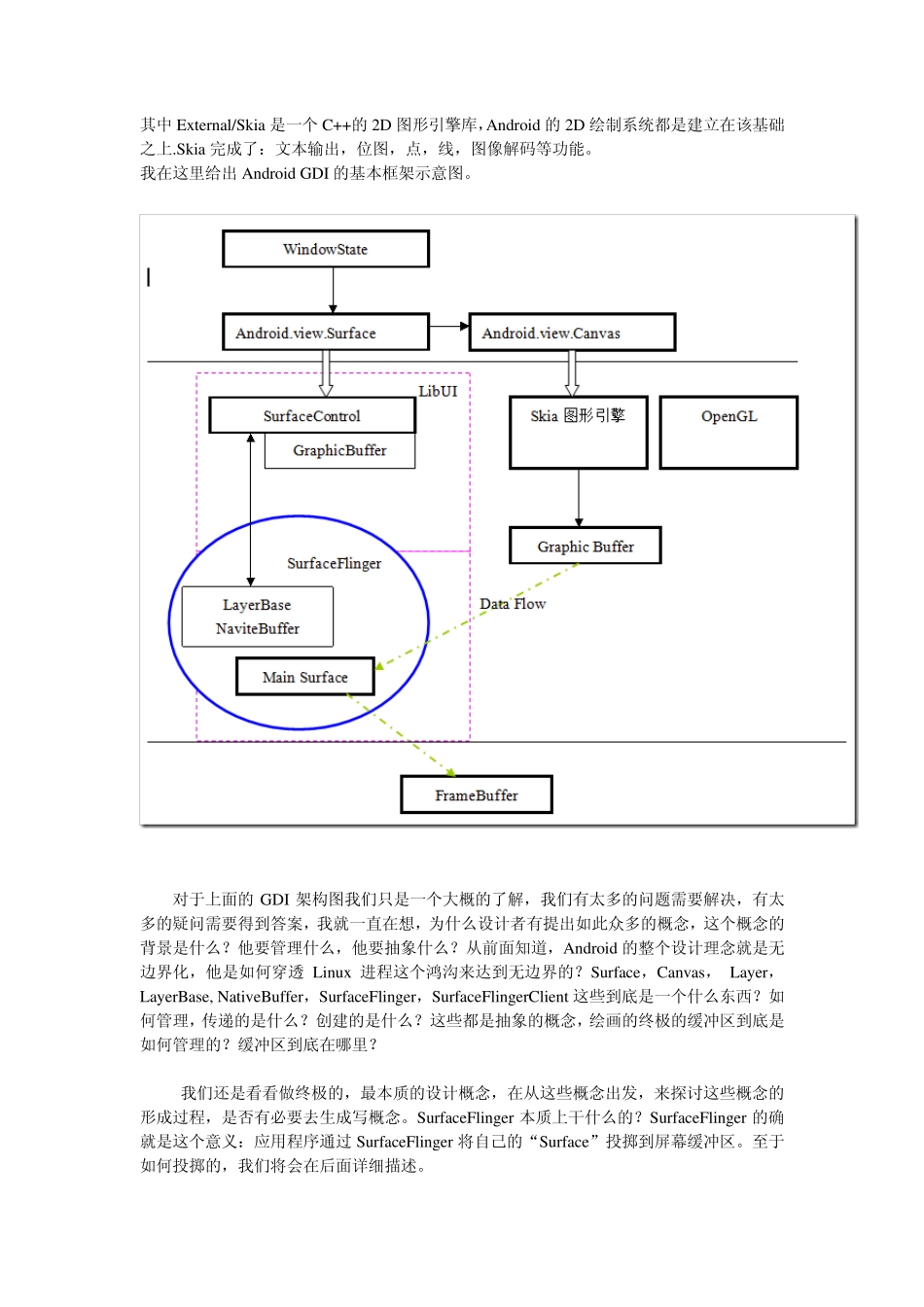

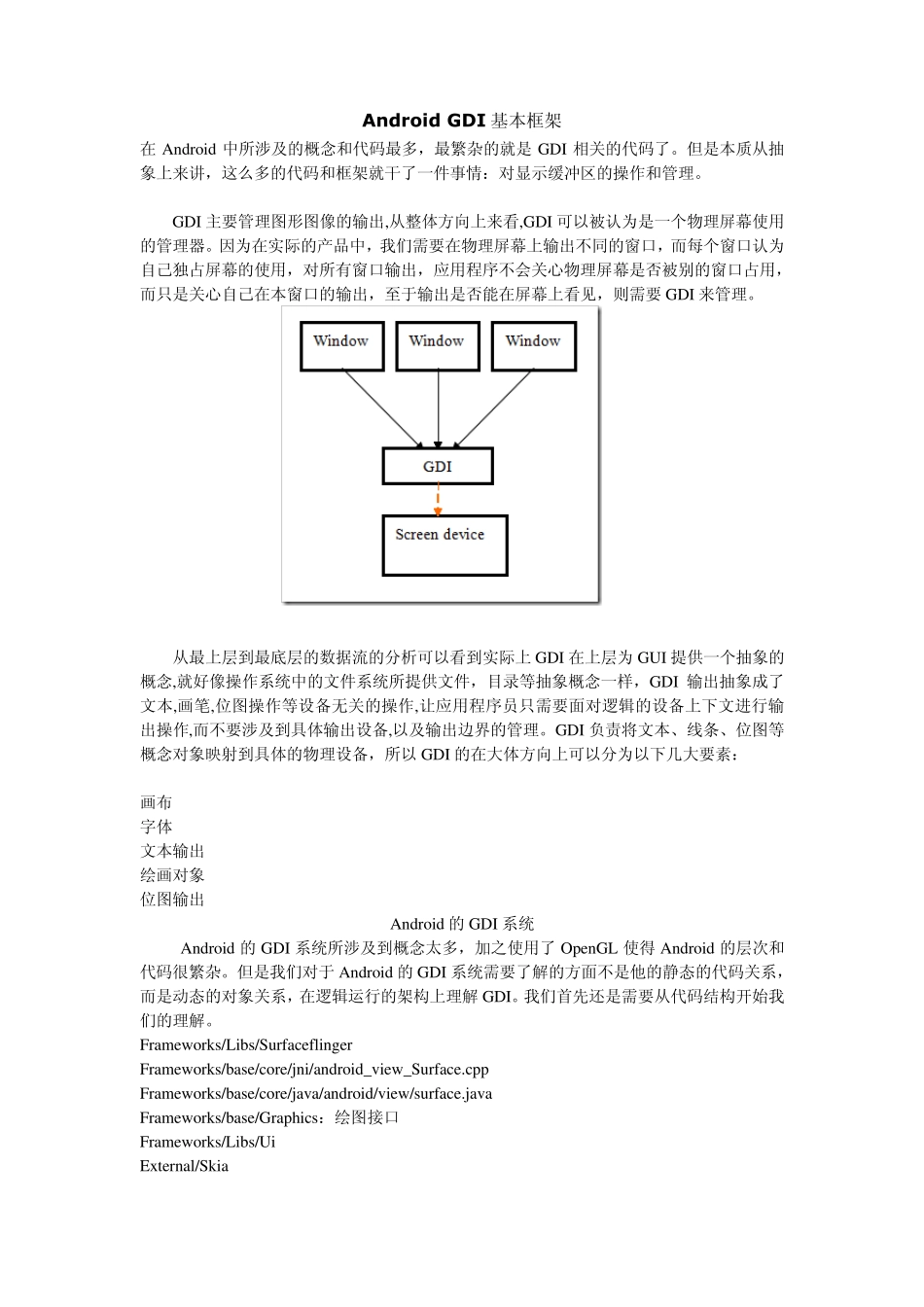

Android GDI 基本框架 在 Android 中所涉及的概念和代码最多，最繁杂的就是 GDI 相关的代码了。但是本质从抽象上来讲，这么多的代码和框架就干了一件事情：对显示缓冲区的操作和管理。 GDI 主要管理图形图像的输出,从整体方向上来看,GDI 可以被认为是一个物理屏幕使用的管理器。因为在实际的产品中，我们需要在物理屏幕上输出不同的窗口，而每个窗口认为自己独占屏幕的使用，对所有窗口输出，应用程序不会关心物理屏幕是否被别的窗口占用，而只是关心自己在本窗口的输出，至于输出是否能在屏幕上看见，则需要 GDI 来管理。 从最上层到最底层的数据流的分析可以看到实际上 GDI 在上层为 GUI 提供一个抽象的概念,就好像操作系统中的文件系统所提供文件，目录等抽象概念一样，GDI 输出抽象成了文本,画笔,位图操作等设备无关的操作,让应用程序员只需要面对逻辑的设备上下文进行输出操作,而不要涉及到具体输出设备,以及输出边界的管理。GDI 负责将文本、线条、位图等概念对象映射到具体的物理设备，所以 GDI 的在大体方向上可以分为以下几大要素： 画布 字体 文本输出 绘画对象 位图输出 Android 的 GDI 系统 Android 的 GDI 系统所涉及到概念太多，加之使用了 OpenGL 使得 Android 的层次和代码很繁杂。但是我们对于 Android 的 GDI 系统需要了解的方面不是他的静态的代码关系，而是动态的对象关系，在逻辑运行的架构上理解 GDI。我们首先还是需要从代码结构开始我们的理解。 Frameworks/Libs/Surfaceflinger Frameworks/base/core/jni/android_view_Surface.cpp Frameworks/base/core/java/android/view/surface.java Frameworks/base/Graphics：绘图接口 Frameworks/Libs/Ui External/Skia 其中 Ex ternal/Skia 是一个 C++的 2D 图形引擎库，Android 的 2D 绘制系统都是建立在该基础之上.Skia 完成了：文本输出，位图，点，线，图像解码等功能。 我在这里给出 Android GDI 的基本框架示意图。 对于上面的 GDI 架构图我们只是一个大概的了解，我们有太多的问题需要解决，有太多的疑问需要得到答案，我就一直在想，为什么设计者有提出如此众多的概念，这个概念的背景是什么？他要管理什么，他要抽象什么？从前面知道，Android 的整个设计理念就是无边界化，他是如何穿透 Linu x 进程这个鸿沟来达到无边界的？Su rface，Canv as， Lay er，Lay erBase, Nativ eBu ffer...
