ANSYS12流固耦合的操作实例

ANSYS12流固耦合的操作实例_第1页
1/22
ANSYS12流固耦合的操作实例_第2页
2/22
ANSYS12流固耦合的操作实例_第3页
3/22

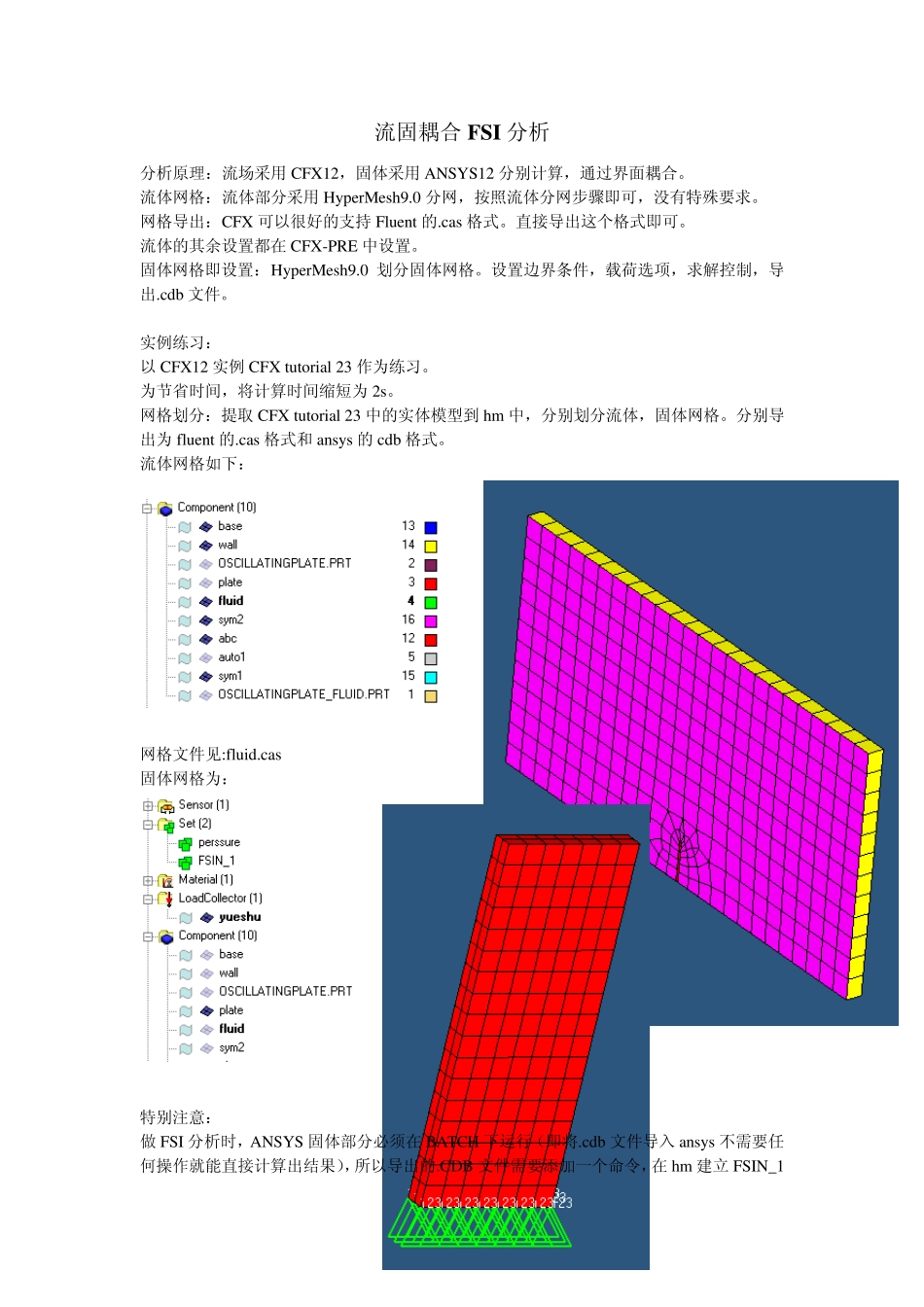

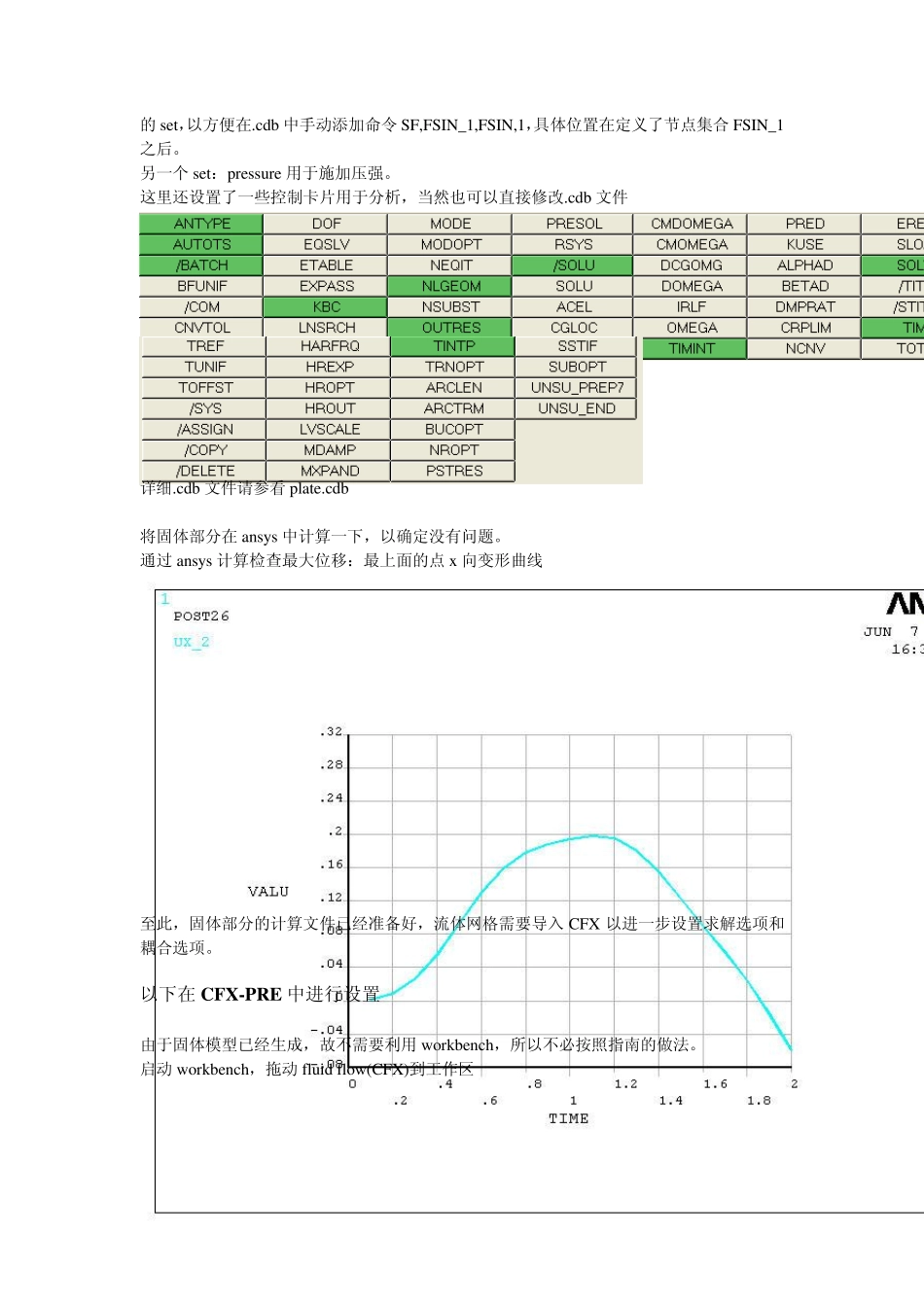

流固耦合FS I 分析 分析原理:流场采用CFX12,固体采用ANSYS12 分别计算,通过界面耦合。 流体网格:流体部分采用Hy perMesh9.0 分网,按照流体分网步骤即可,没有特殊要求。 网格导出:CFX 可以很好的支持 Flu ent 的.cas 格式。直接导出这个格式即可。 流体的其余设置都在 CFX-PRE 中设置。 固体网格即设置:Hy perMesh9.0 划分固体网格。设置边界条件,载荷选项,求解控制,导出.cdb 文件。 实例练习: 以 CFX12 实例 CFX tu torial 23 作为练习。 为节省时间,将计算时间缩短为 2s。 网格划分:提取 CFX tu torial 23 中的实体模型到 hm 中,分别划分流体,固体网格。分别导出为 flu ent 的.cas 格式和 ansy s 的 cdb 格式。 流体网格如下: 网格文件见:flu id.cas 固体网格为: 特别注意: 做 FSI 分析时,ANSYS 固体部分必须在 BATCH 下运行(即将.cdb 文件导入 ansy s 不需要任何操作就能直接计算出结果),所以导出的.CDB 文件需要添加一个命令,在 hm 建立 FSIN_1的set,以方便在.cdb 中手动添加命令SF,FSIN_1,FSIN,1,具体位置在定义了节点集合FSIN_1之后。 另一个 set:pressure 用于施加压强。 这里还设置了一些控制卡片用于分析,当然也可以直接修改.cdb 文件 详细.cdb 文件请参看 plate.cdb 将固体部分在ansys 中计算一下,以确定没有问题。 通过 ansys 计算检查最大位移:最上面的点x向变形曲线 至此,固体部分的计算文件已经准备好,流体网格需要导入 CFX 以进一步设置求解选项和耦合选项。 以下在CFX-PRE 中进行设置 由于固体模型已经生成,故不需要利用 workbench,所以不必按照指南的做法。 启动workbench,拖动fluid flow(CFX)到工作区 直接双击setu p 进入CFX-PRE 导入流体网格 然后设置分析选项: 注意:mechanical inpu t file 即是固体部分网格。 再新建一个流体,取名 flu id。 设置domain 添加边界条件 取名为interface 设置流固耦合界面,对应为abc。 这就是流固耦合界面的设置过程。 同理,建立 sym1 Sym2 这个选项默认为no slip 的 w all,最普通的那种,不必特殊设置 初始化: 求解控制 输出控制: Ou tpu t v ariables list 看清楚字母,别搞错了! Monitor 板最上面的一个角点,也是ansys 中计算关心的点 如这个十字号 保存以上设置即可。 返回到 workbench,双击 solut...
