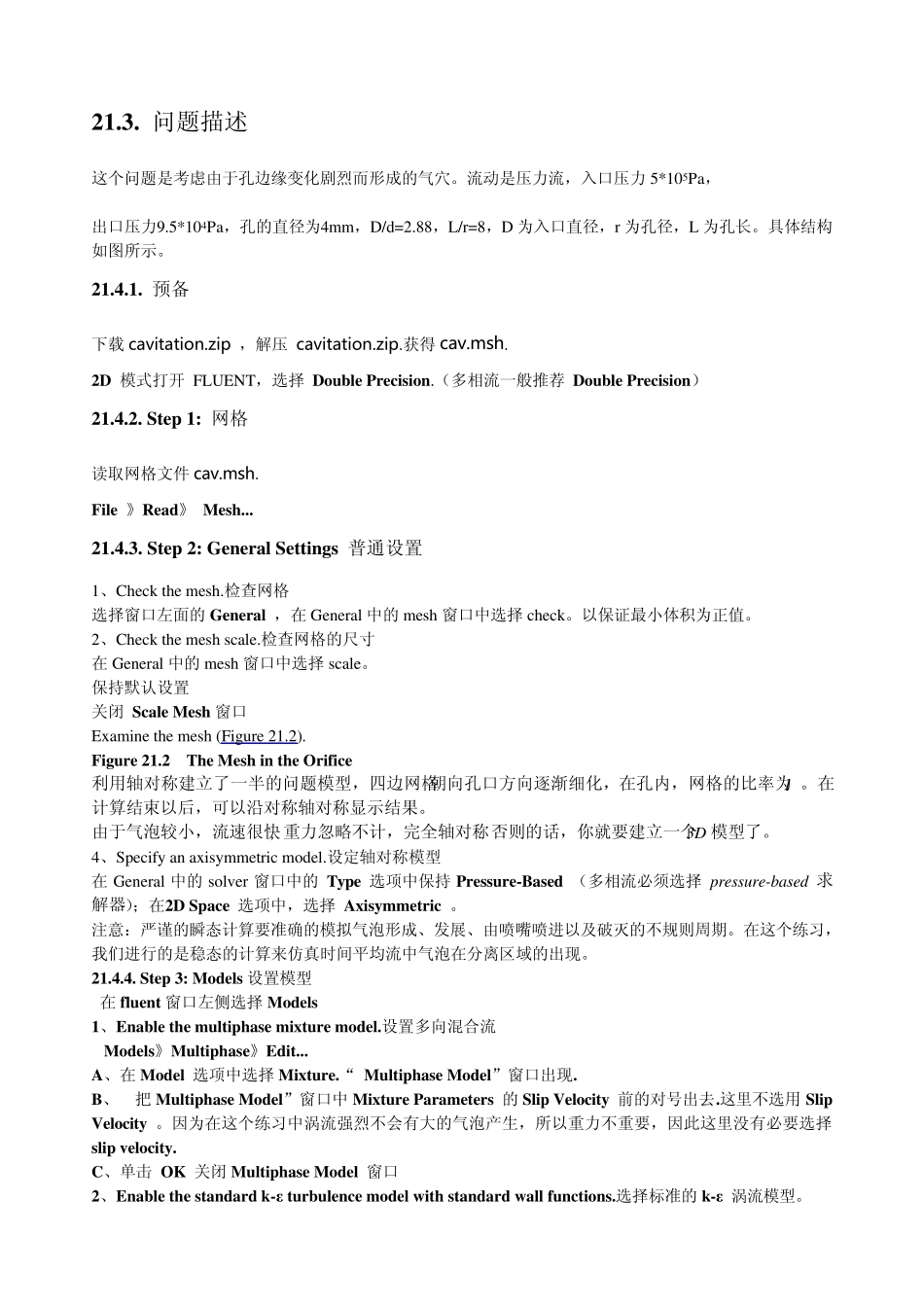

21.3. 问题描述 这个问题是考虑由于孔边缘变化剧烈而形成的气穴。流动是压力流，入口压力 5*105Pa， 出口压力9.5*104Pa，孔的直径为4mm，D/d=2.88，L/r=8，D 为入口直径，r 为孔径，L 为孔长。具体结构如图所示。 21.4.1. 预备 下载 cavitation.zip ，解压 cavitation.zip.获得 cav.msh . 2D 模式打开 FLUENT，选择 Double Precision.（多相流一般推荐 Double Precision） 21.4.2. Step 1: 网格 读取网格文件 cav.msh. File 》Read》 Mesh... 21.4.3. Step 2: General Settings 普通设置 1、Check the mesh.检查网格 选择窗口左面的 General ，在 General 中的 mesh 窗口中选择 check。以保证最小体积为正值。 2、Check the mesh scale.检查网格的尺寸 在 General 中的 mesh 窗口中选择 scale。 保持默认设置 关闭 Scale Mesh 窗口 Ex amine the mesh (Figu re 21.2). Figure 21.2 The Mesh in the Orifice 利用轴对称建立了一半的问题模型，四边网格 朝向孔口方向逐渐细化， 在孔内，网格的比率为1 。在计算结束以后，可以沿对称轴对称显示结果。 由于气泡较小，流速很快, 重力忽略不计，完全轴对称. 否则的话，你就要建立一个3D 模型了。 4、Specify an ax isy mmetric model.设定轴对称模型 在 General 中的 solv er 窗口中的 Type 选项中保持 Pressure-Based （多相流必须选择 pressure-based 求解器）；在2D Space 选项中，选择 Axisymmetric 。 注意：严谨的瞬态计算要准确的模拟气泡形成、发展、由喷嘴喷进以及破灭的不规则周期。在这个练习，我们进行的是稳态的计算来仿真时间平均流中气泡在分离区域的出现。 21.4.4. Step 3: Models 设置模型 在 fluent 窗口左侧选择 Models 1、Enable the multiphase mixture model.设置多向混合流 Models》Multiphase》Edit... A、在 Model 选项中选择 Mixture.“ Multiphase Model”窗口出现. B、 把 Multiphase Model”窗口中 Mixture Parameters 的 Slip Velocity 前的对号出去.这里不选用 Slip Velocity 。因为在这个练习中涡流强烈不会有大的气泡产生，所以重力不重要，因此这里没有必要选择slip velocity. C、单击 OK 关闭 Multiphase Model 窗口 2、Enable the standard k-ε turbulence model with standard wall functions...
