ANSYSMaxwell涡流场分析案例

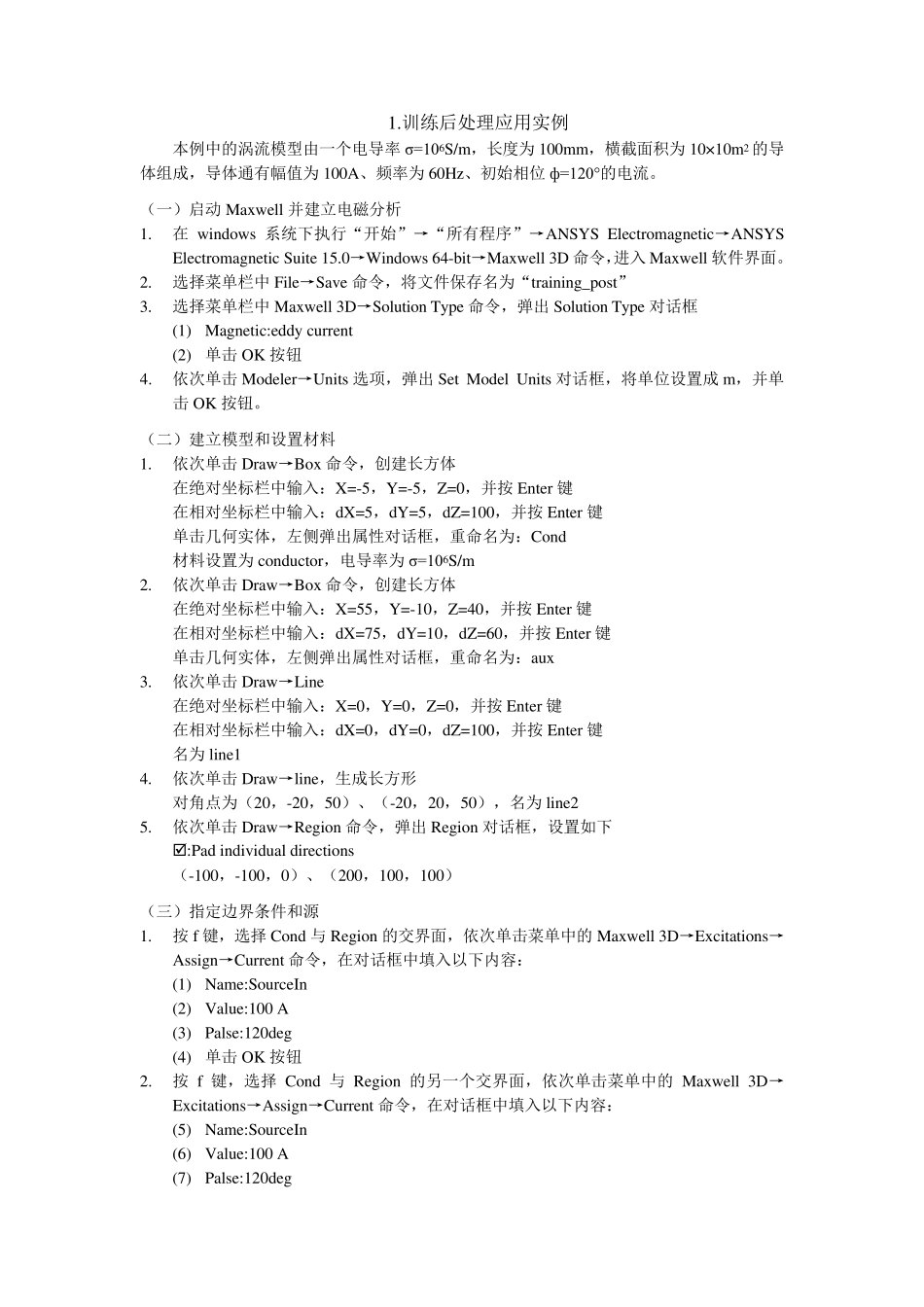

1.训练后处理应用实例 本例中的涡流模型由一个电导率σ=106S/m，长度为100mm，横截面积为10×10m2 的导体组成，导体通有幅值为100A、频率为60Hz、初始相位ф=120°的电流。 （一）启动Maxwell 并建立电磁分析 1. 在windows 系统下执行“开始”→“所有程序”→ANSYS Electromagnetic→ANSYS Electromagnetic Suite 15.0→Windows 64-bit→Maxwell 3D 命令，进入 Maxwell 软件界面。 2. 选择菜单栏中File→Save 命令，将文件保存名为“training_post” 3. 选择菜单栏中Maxwell 3D→Solution Type 命令，弹出 Solution Type 对话框 (1) Magnetic:eddy current (2) 单击 OK 按钮 4. 依次单击 Modeler→Units 选项，弹出 Set Model Units 对话框，将单位设置成m，并单击 OK 按钮。 （二）建立模型和设置材料 1. 依次单击 Draw→Box 命令，创建长方体 在绝对坐标栏中输入：X=-5，Y=-5，Z=0，并按 Enter 键 在相对坐标栏中输入：dX=5，dY=5，dZ=100，并按 Enter 键 单击几何实体，左侧弹出属性对话框，重命名为：Cond 材料设置为conductor，电导率为σ=106S/m 2. 依次单击 Draw→Box 命令，创建长方体 在绝对坐标栏中输入：X=55，Y=-10，Z=40，并按 Enter 键 在相对坐标栏中输入：dX=75，dY=10，dZ=60，并按 Enter 键 单击几何实体，左侧弹出属性对话框，重命名为：aux 3. 依次单击 Draw→Line 在绝对坐标栏中输入：X=0，Y=0，Z=0，并按 Enter 键 在相对坐标栏中输入：dX=0，dY=0，dZ=100，并按 Enter 键 名为line1 4. 依次单击 Draw→line，生成长方形 对角点为（20，-20，50）、（-20，20，50），名为line2 5. 依次单击 Draw→Region 命令，弹出 Region 对话框，设置如下 :Pad individual directions （-100，-100，0）、（200，100，100） （三）指定边界条件和源 1. 按 f 键，选择 Cond 与 Region 的交界面，依次单击菜单中的Maxwell 3D→Excitations→Assign→Current 命令，在对话框中填入以下内容： (1) Name:SourceIn (2) Value:100 A (3) Palse:120deg (4) 单击 OK 按钮 2. 按 f 键，选择 Cond 与 Region 的另一个交界面，依次单击菜单中的Maxwell 3D→Excitations→Assign→Current 命令，在对话框中填入以下内容： (5) Name:SourceIn (6) Value:100 A (7) Palse:120deg (8) 按Swap Direction和OK...
