ANSYSWORKBENCH与LSDYNA的联合仿真

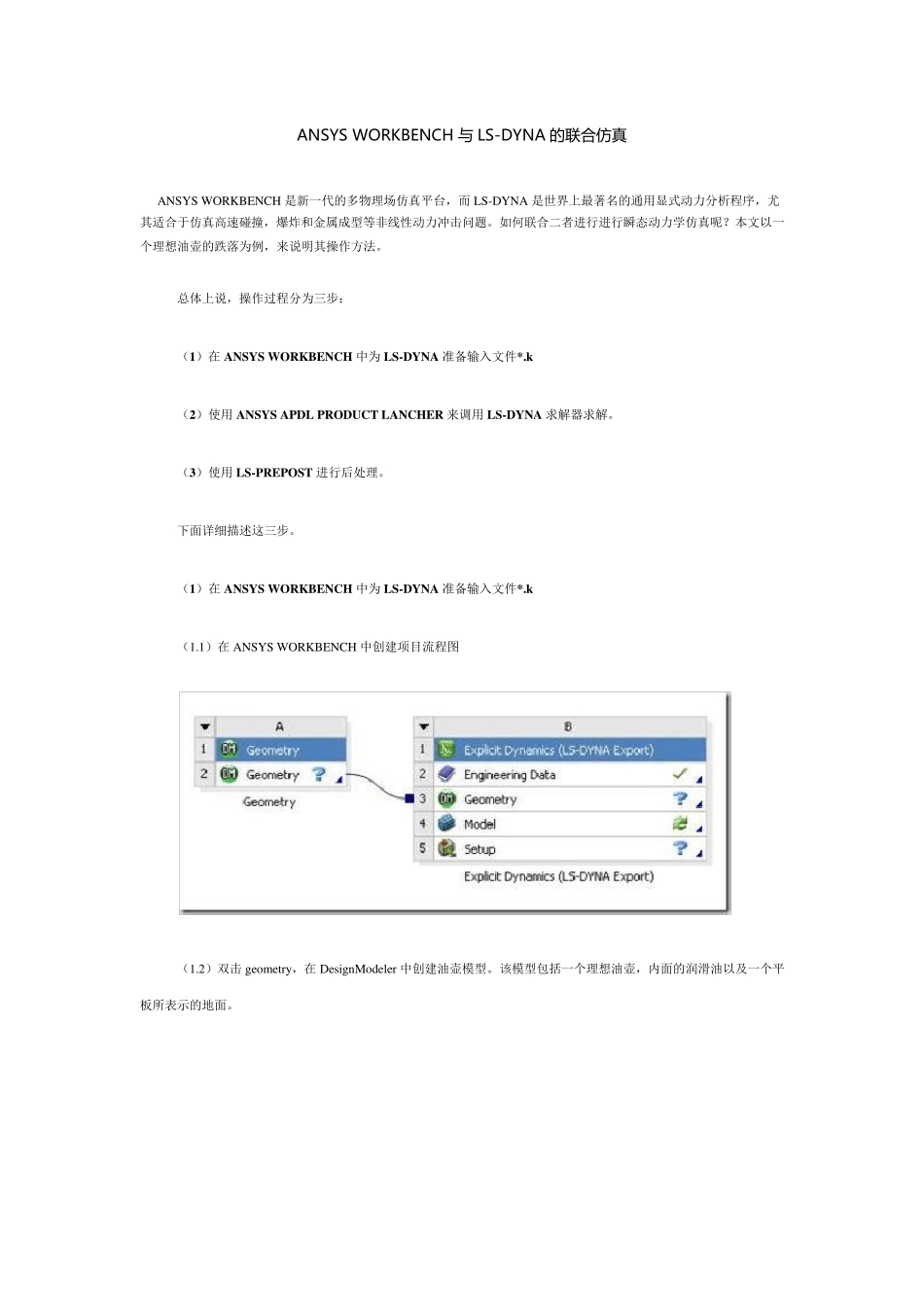

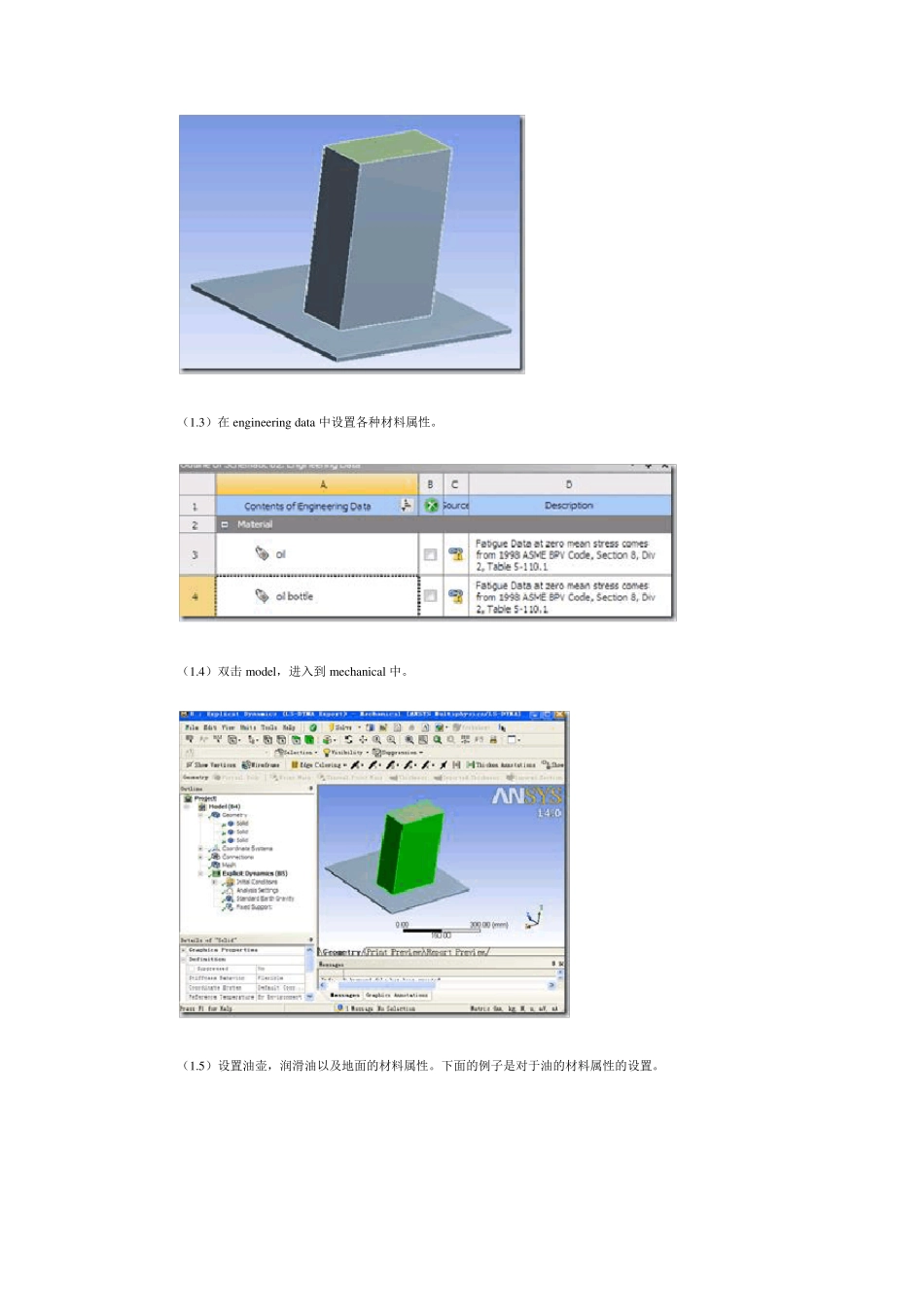

ANSYS WORKBENCH 与 LS-DYNA 的联合仿真 ANSYS WORKBENCH 是新一代的多物理场仿真平台，而LS-DYNA 是世界上最著名的通用显式动力分析程序，尤其适合于仿真高速碰撞，爆炸和金属成型等非线性动力冲击问题。如何联合二者进行进行瞬态动力学仿真呢？本文以一个理想油壶的跌落为例，来说明其操作方法。 总体上说，操作过程分为三步： （1）在 ANSYS WORKBENCH 中为 LS-DYNA 准备输入文件*.k （2）使用ANSYS APDL PRODUCT LANCHER 来调用LS-DYNA 求解器求解。 （3）使用LS-PREPOST 进行后处理。 下面详细描述这三步。 （1）在 ANSYS WORKBENCH 中为 LS-DYNA 准备输入文件*.k （1.1）在 ANSYS WORKBENCH 中创建项目流程图 （1.2）双击geometry ，在 DesignModeler 中创建油壶模型。该模型包括一个理想油壶，内面的润滑油以及一个平板所表示的地面。 （1.3）在engineering data 中设置各种材料属性。 （1.4）双击 model，进入到 mechanical 中。 （1.5）设置油壶，润滑油以及地面的材料属性。下面的例子是对于油的材料属性的设置。 （1 .6 ）创建所有的交互作用。 （1 .7 ）划分单元，形成有限元模型。 （1 .8 ）设置边界条件。 首先，固定地面。 其次，给整体施加重力。 （1 .9 ）设置初始条件。给油壶和油同时施加一个初速度。 （1 .1 0 ）设置计算时间。这里仿真 2 秒。 （1.11）生成k 文件。 至此，准备工作结束。该 k 文件就在工作目录下。 （2）使用 ANSYS APDL PRODUCT LANCHER 来调用 LS-DYNA 求解器求解。 （2.1）打开 ansy s apdl produ ct lancher. (2.2)设置求解器及求解文件 注意图中红色方框内部的设置。首先把仿真环境改变成 LS-DYNA SOLVER，然后是许可改成 ANSYS MULTIPHYSICS/LS-DYNA ,接着把工作目录修改到当前目录，再把关键字输入文件修改成（1.11）步中生成的文件 （2.3）调用 LS-DNYA 求解器计算 单击上述界面中的RUN 按钮即开始启动 LS-DYNA 的计算。计算时间取决于问题本身的复杂程度，从几十分钟到几个小时不等。 （3）使用 LS-PREPOST 进行后处理。 计算结束后，可以使用 LS-PREPOST 进行后处理。 该应用程序在 ANSYS 安装目录下面 该文件夹下有一个 exe 文件 双击该文件，即打开其应用界面 导入计算结果 即可进行后处理。
