AnsysWorkbench界面命令说明

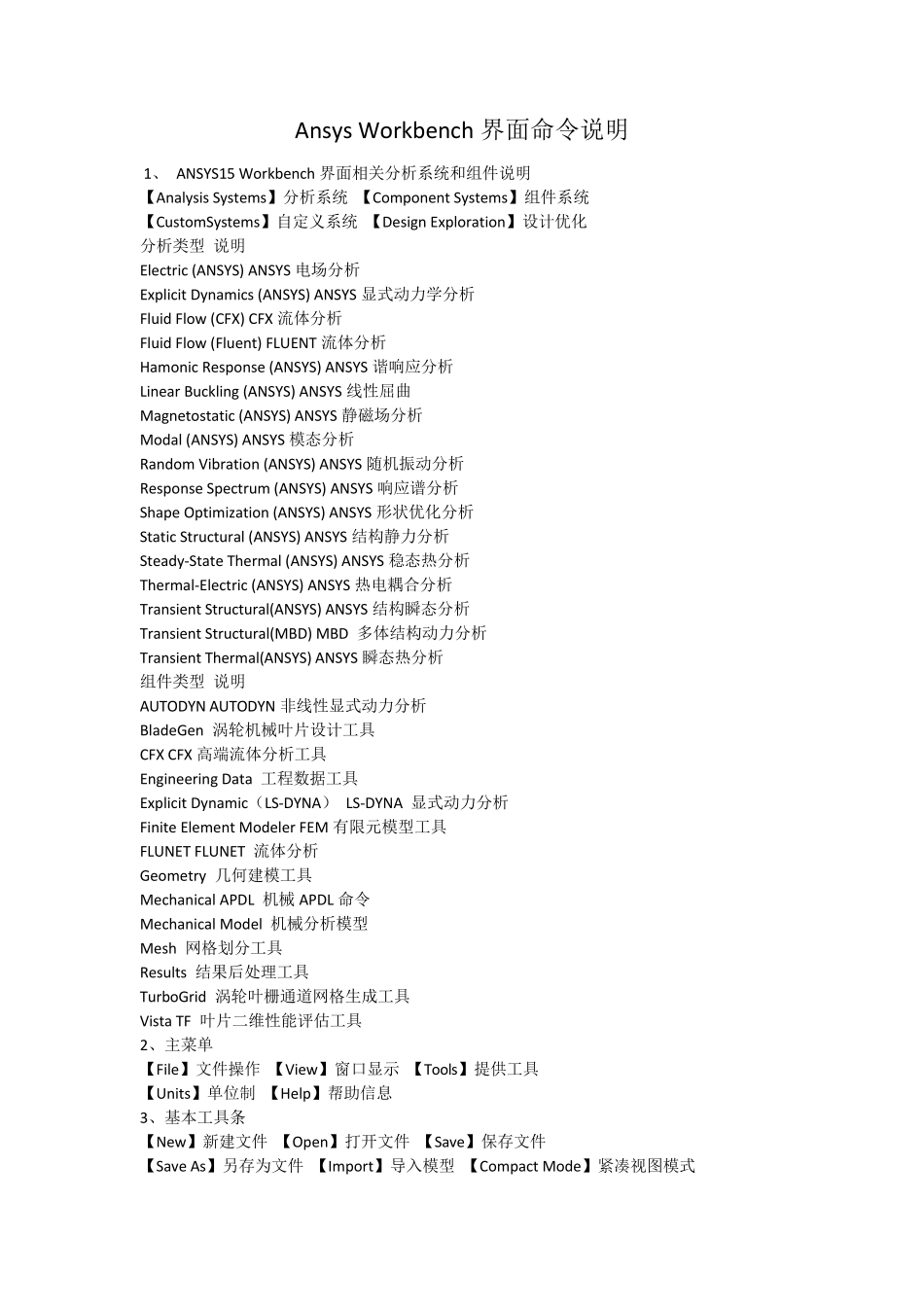

Ansys Workbench 界面命令说明 1、 ANSYS15 Workbench 界面相关分析系统和组件说明 【Analysis Systems】分析系统 【Component Systems】组件系统 【CustomSystems】自定义系统 【Design Exploration】设计优化 分析类型 说明 Electric (ANSYS) ANSYS 电场分析 Explicit Dynamics (ANSYS) ANSYS 显式动力学分析 Fluid Flow (CFX) CFX 流体分析 Fluid Flow (Fluent) FLUENT 流体分析 Hamonic Response (ANSYS) ANSYS 谐响应分析 Linear Buckling (ANSYS) ANSYS 线性屈曲 Magnetostatic (ANSYS) ANSYS 静磁场分析 Modal (ANSYS) ANSYS 模态分析 Random Vibration (ANSYS) ANSYS 随机振动分析 Response Spectrum (ANSYS) ANSYS 响应谱分析 Shape Optimization (ANSYS) ANSYS 形状优化分析 Static Structural (ANSYS) ANSYS 结构静力分析 Steady-State Thermal (ANSYS) ANSYS 稳态热分析 Thermal-Electric (ANSYS) ANSYS 热电耦合分析 Transient Structural(ANSYS) ANSYS 结构瞬态分析 Transient Structural(MBD) MBD 多体结构动力分析 Transient Thermal(ANSYS) ANSYS 瞬态热分析 组件类型 说明 AUTODYN AUTODYN 非线性显式动力分析 BladeGen 涡轮机械叶片设计工具 CFX CFX 高端流体分析工具 Engineering Data 工程数据工具 Explicit Dynamic（LS-DYNA） LS-DYNA 显式动力分析 Finite Element Modeler FEM 有限元模型工具 FLUNET FLUNET 流体分析 Geometry 几何建模工具 Mechanical APDL 机械 APDL 命令 Mechanical Model 机械分析模型 Mesh 网格划分工具 Results 结果后处理工具 TurboGrid 涡轮叶栅通道网格生成工具 Vista TF 叶片二维性能评估工具 2、主菜单 【File】文件操作 【View】窗口显示 【Tools】提供工具 【Units】单位制 【Help】帮助信息 3、基本工具条 【New】新建文件 【Open】打开文件 【Save】保存文件 【Save As】另存为文件 【Import】导入模型 【Compact Mode】紧凑视图模式 【Shade Exterior and Edges】轮廓线显示 【Wireframe】线框显示 【Ruler】显示标尺 【Legend】显示图例 【Triad】显示坐标图示 【Expand All】展开结构树 【Collapse Environments】折叠结构树 【Collapse Models】折叠结构树中的Models 项 【Named Selections】命名工具条...
