ANSYSworkbench网格划分初学者整理bysyy

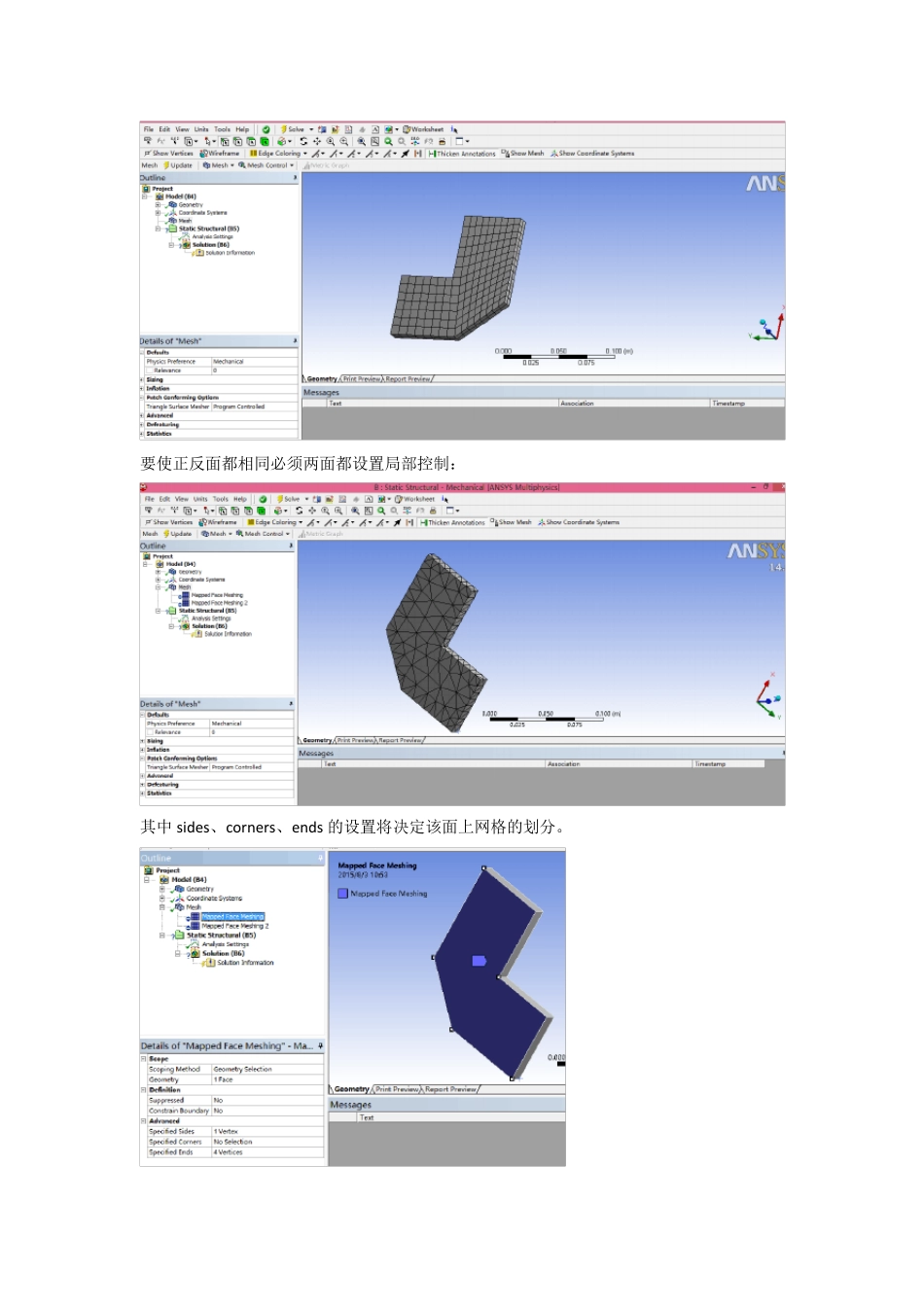

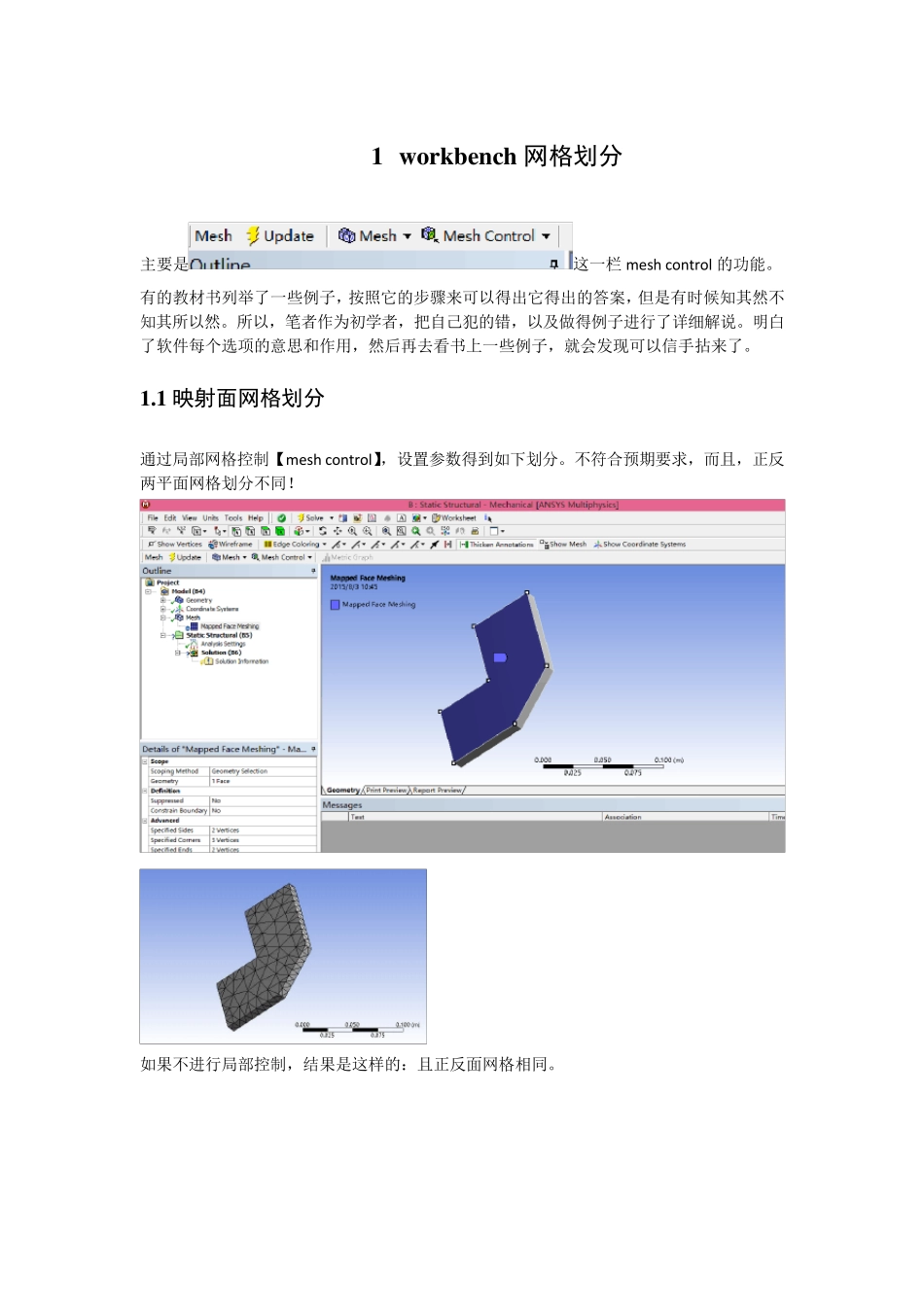

1 w orkbench 网格划分 主要是这一栏mesh control 的功能。 有的教材书列举了一些例子，按照它的步骤来可以得出它得出的答案，但是有时候知其然不知其所以然。所以，笔者作为初学者，把自己犯的错，以及做得例子进行了详细解说。明白了软件每个选项的意思和作用，然后再去看书上一些例子，就会发现可以信手拈来了。 1.1 映射面网格划分 通过局部网格控制【mesh control】，设置参数得到如下划分。不符合预期要求，而且，正反两平面网格划分不同！ 如果不进行局部控制，结果是这样的：且正反面网格相同。 要使正反面都相同必须两面都设置局部控制： 其中sides、corners、ends 的设置将决定该面上网格的划分。 如下设置三点side：其余四点为end 得到： 正反一样。 另一种设置方式：一个 side，内陷的那个是 corner，其余五个是 end 得到结果： 这些点的设置是什么意思？ 1.2 Sizing 通过选择“体”（注意直接选容易选成了面），然后开始 body sizing 中的sphere of influence 上图根据实际实体大小设置sphere radius（半径）和 element size 很重要。Element size 如果大了，则 body sizing 设置与否都无作用。这个的意思是，将包括在球体内的实体以 element size 大小来细分。 结果： 1 .3 建立局部坐标 这个累死了。到处找资料也没有说得清楚的！！ 首先，教程是这样说的： Apply 那里怎么选中这个局部坐标系的原点？一定要记得先选 geometry selection！！然后取点！！！ 局部坐标系有什么用呢？在网格细分里这么用： 虽然结果奇奇怪怪的，但至少也说明了，在这两个地方，网格确实分的很细！ 其实不用建立局部坐标也可以。 在geometry 那一栏不要选中整个体，选择某个点，得到 vertax sizing 就可以设置了！ 1 .4 网格偏置 Bias type 的功能从以下两张对比图就可以看出来！ 上图用了参数2 的偏置，下图没用，特别注意behivor： hard 的作用。 1.5 Contact size 没有relevance 的结果： Relevance 之后： 相关性设置为最大： 网格尺寸近似但是不共节点。不知道对受力分析有何影响？ 1.6 Inflation 只选了geometry 体，和boundary 面： Mesh control 选择method 的multizone（多区的、多层的）： 修改子 detail inflation 的选型 total thickness，没有变化。 不知道下图这个选项是干嘛的。没有图形变化。 上图，最大层maximum layers 可输...
