ansys_齿轮模态分析

ansys_齿轮模态分析_第1页
1/6
ansys_齿轮模态分析_第2页
2/6

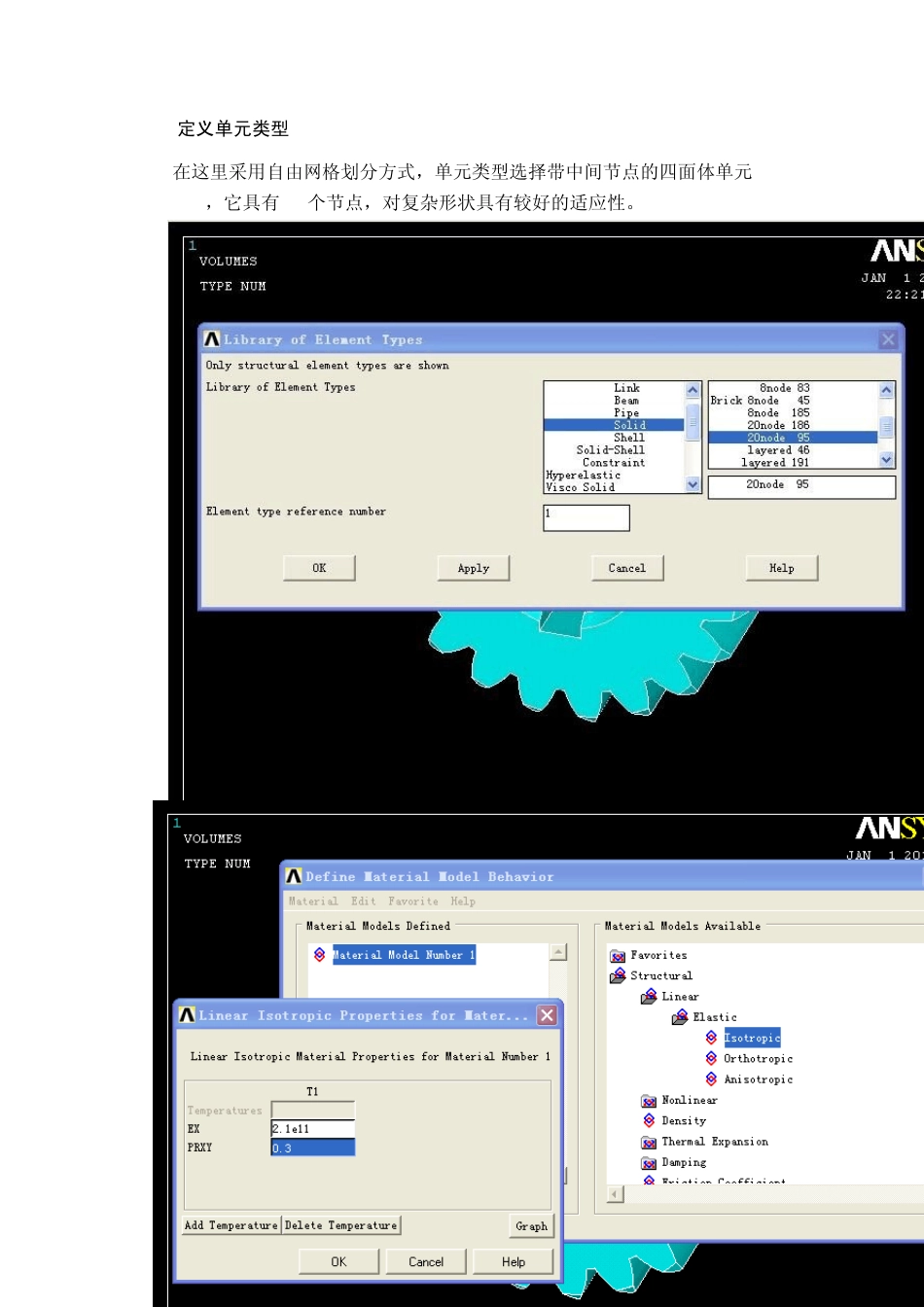

ansys_齿轮模态分析_第3页
3/6

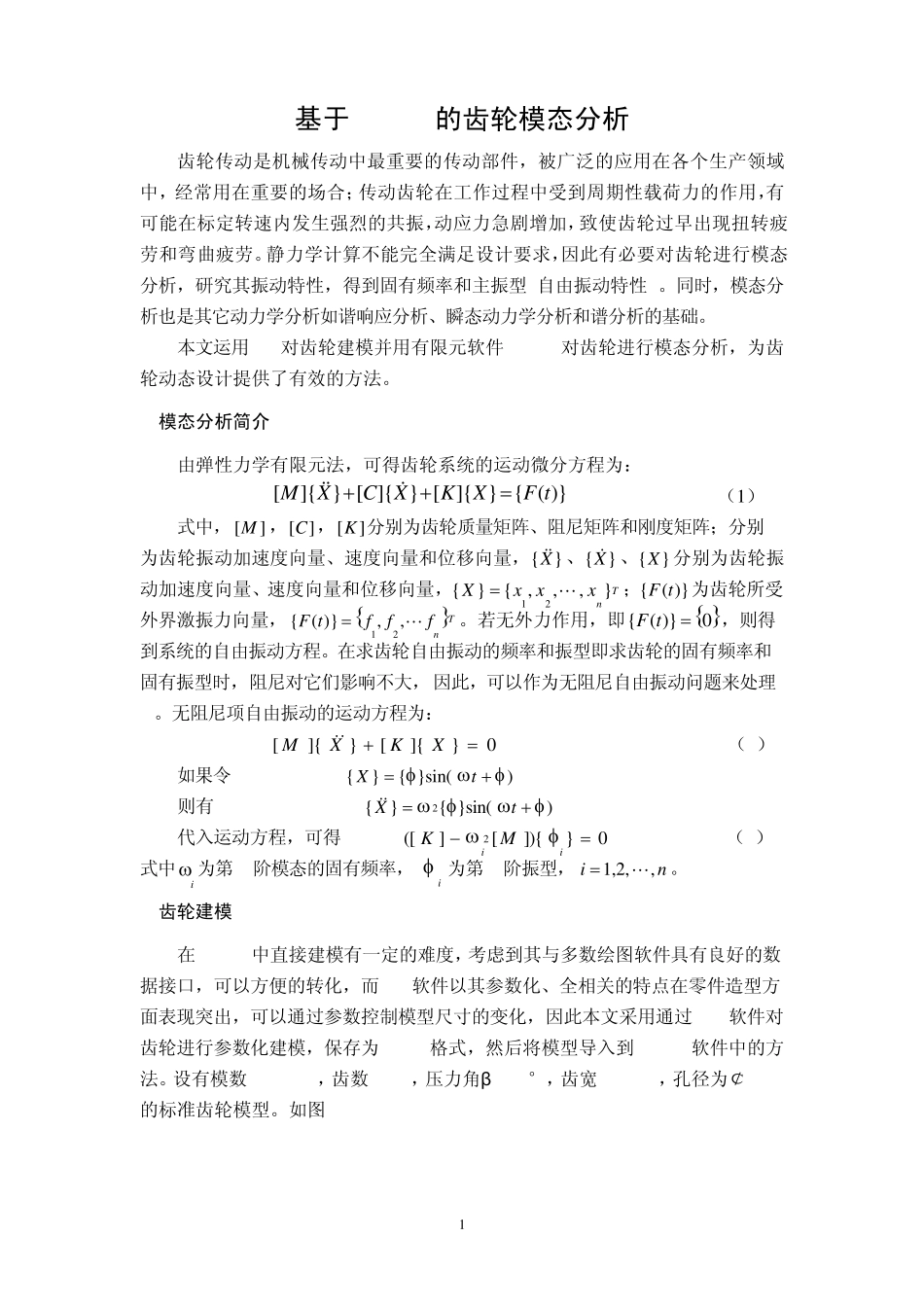

1 基于 ANSYS的齿轮模态分析 齿轮传动是机械传动中最重要的传动部件,被广泛的应用在各个生产领域中,经常用在重要的场合;传动齿轮在工作过程中受到周期性载荷力的作用,有可能在标定转速内发生强烈的共振,动应力急剧增加,致使齿轮过早出现扭转疲劳和弯曲疲劳。静力学计算不能完全满足设计要求,因此有必要对齿轮进行模态分析,研究其振动特性,得到固有频率和主振型(自由振动特性)。同时,模态分析也是其它动力学分析如谐响应分析、瞬态动力学分析和谱分析的基础。 本文运用 UG对齿轮建模并用有限元软件 ANSYS对齿轮进行模态分析,为齿轮动态设计提供了有效的方法。 1.模态分析简介 由弹性力学有限元法,可得齿轮系统的运动微分方程为: []{ } [ ]{ } [ ]{ }{ ( )}MXCXKXF t (1) 式中,[]M ,[ ]C ,[]K 分别为齿轮质量矩阵、阻尼矩阵和刚度矩阵;分别为齿轮振动加速度向量、速度向量和位移向量,{}X 、{}X 、{}X 分别为齿轮振动加速度向量、速度向量和位移向量,12{}{,,,}TnXxxx;{( )}F t为齿轮所受外界激振力向量,12{( )},,TnF tfff。若无外力作用,即  { ( )}0F t,则得到系统的自由振动方程。在求齿轮自由振动的频率和振型即求齿轮的固有频率和固有振型时,阻尼对它们影响不大,因此,可以作为无阻尼自由振动问题来处理[2]。无阻尼项自由振动的运动方程为: []{}[]{}0MXKX (2) 如果令 {}{ }sin()Xt 则有 2{}{ }sin()Xt 代入运动方程,可得 2([][]){}0iiKM (3) 式中i 为第I阶模态的固有频率,i 为第I阶振型,1,2,,in。 2.齿轮建模 在 ANSYS中直接建模有一定的难度,考虑到其与多数绘图软件具有良好的数据接口,可以方便的转化,而UG软件以其参数化、全相关的特点在零件造型方面表现突出,可以通过参数控制模型尺寸的变化,因此本文采用通过 UG软件对齿轮进行参数化建模,保存为 IGES格式,然后将模型导入到 ANSYS软件中的方法。设有模数m=2.5mm,齿数z=20,压力角β =20°,齿宽 b=14mm,孔径为¢20mm的标准齿轮模型。如图1 2 图1 齿轮实体模型 3.齿轮模态有限元分析 3.1 导入齿轮模型 启动ANSYS,单击菜单Utility Menu→FILE→IMPORT→IGES。然后把路径指向之前保留的 IGES文件。单击[OK]按钮提取模型。再选择 UtilityMenu→PlotCtrls→Style→Solid Model Facet...
