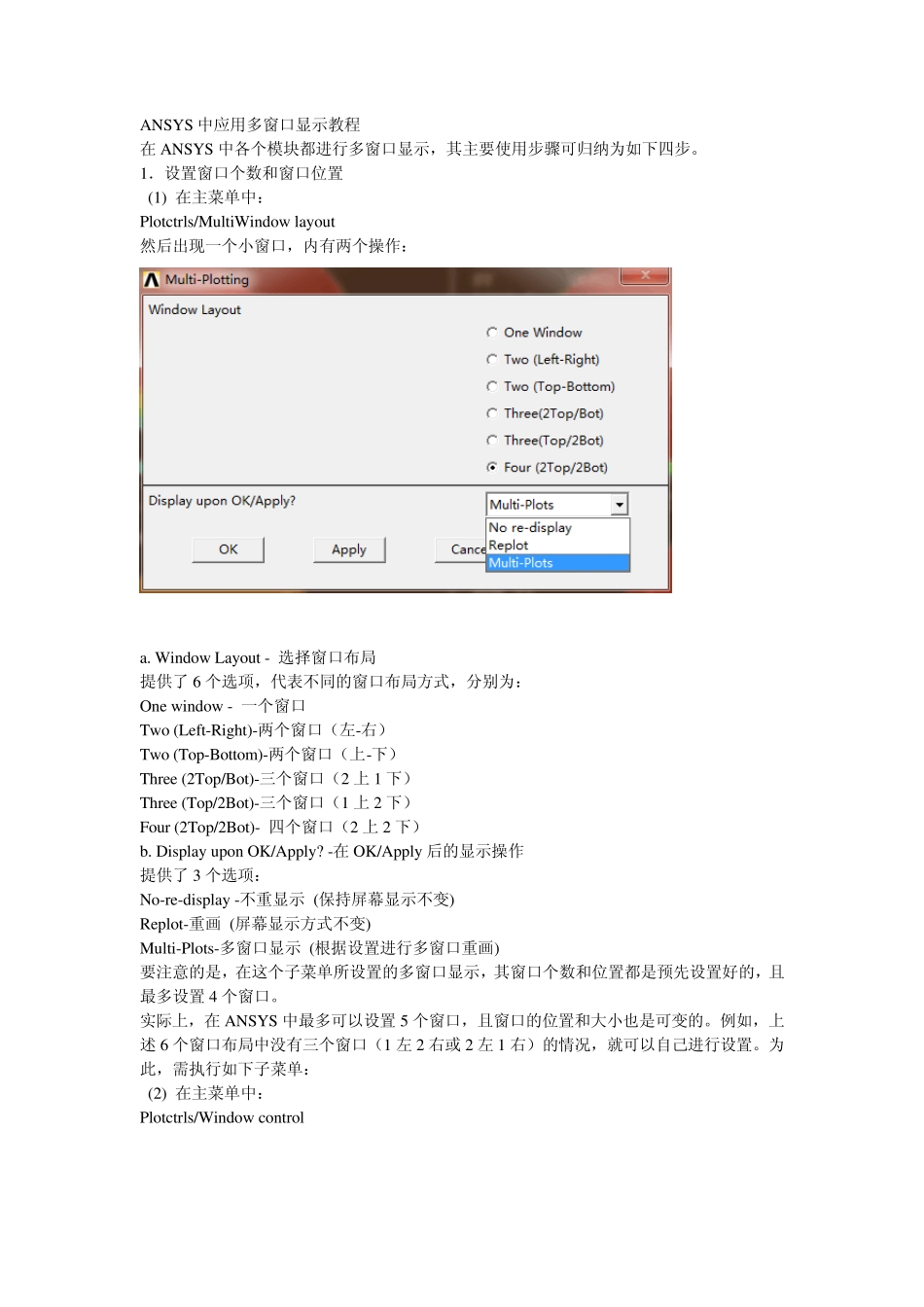

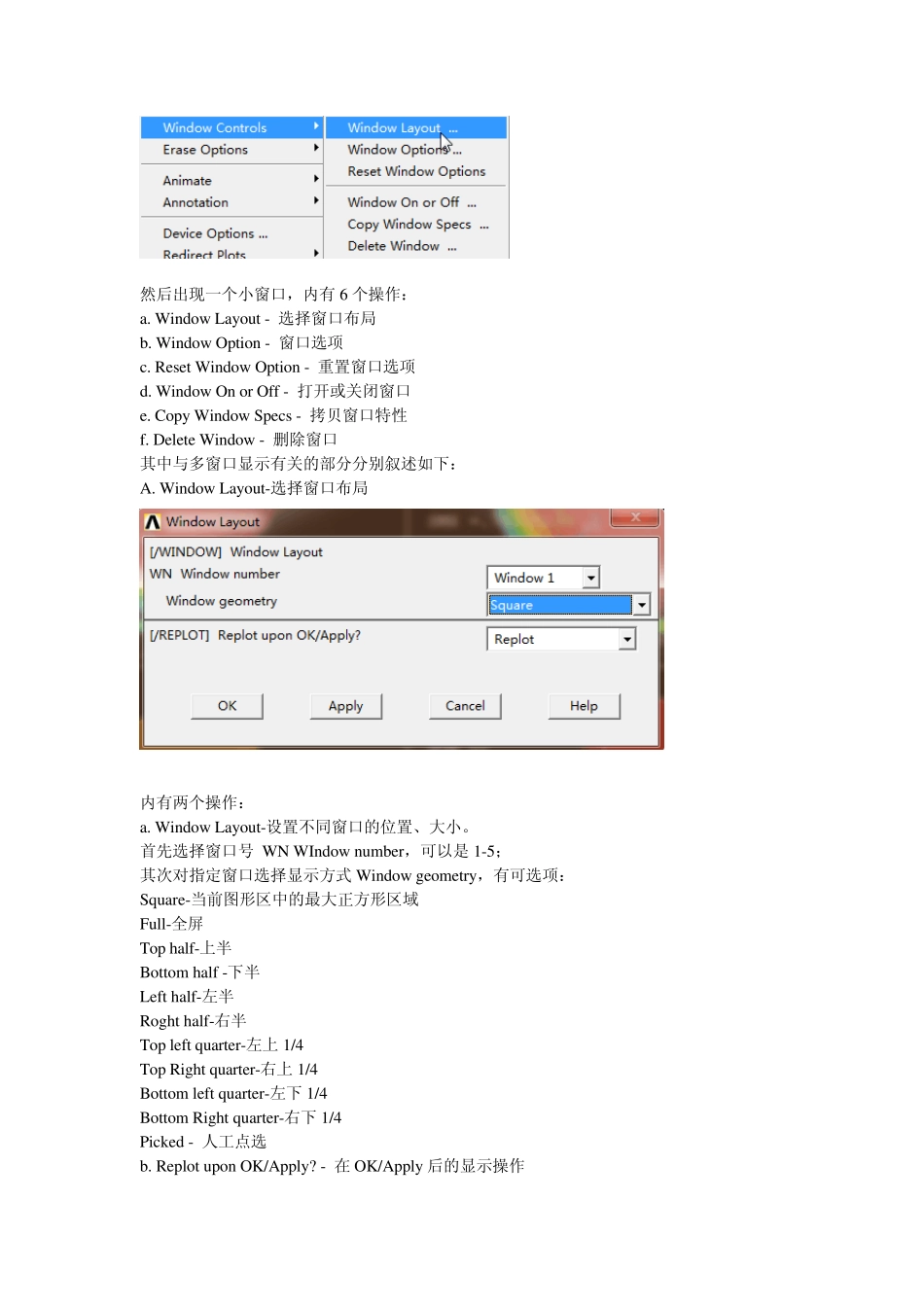

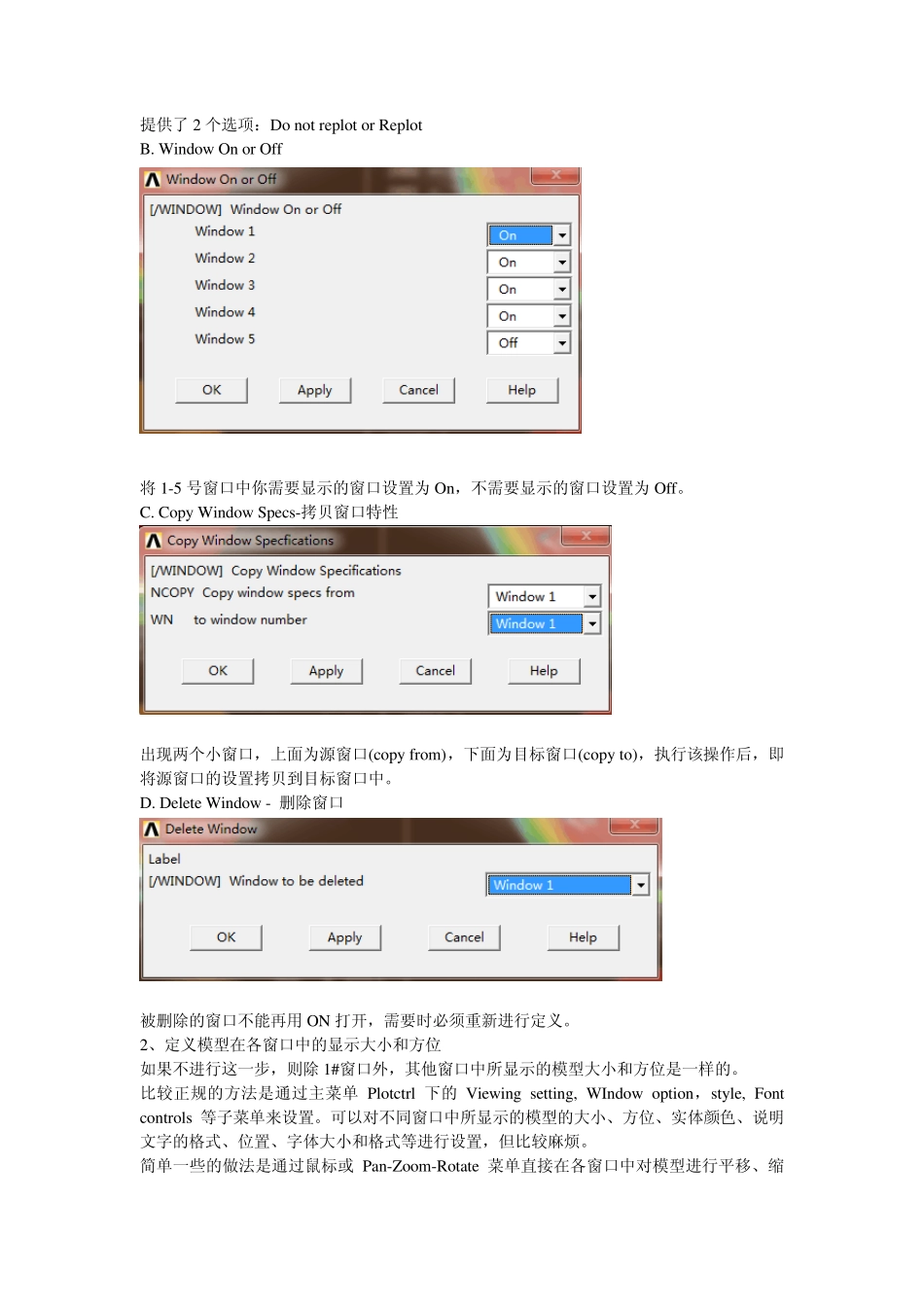

ANSYS 中应用多窗口显示教程 在ANSYS 中各个模块都进行多窗口显示,其主要使用步骤可归纳为如下四步。 1.设置窗口个数和窗口位置 (1) 在主菜单中: Plotctrls/MultiWindow layout 然后出现一个小窗口,内有两个操作: a. Window Layout - 选择窗口布局 提供了 6 个选项,代表不同的窗口布局方式,分别为: One window - 一个窗口 Two (Left-Right)-两个窗口(左-右) Two (Top-Bottom)-两个窗口(上-下) Three (2Top/Bot)-三个窗口(2 上 1 下) Three (Top/2Bot)-三个窗口(1 上 2 下) Four (2Top/2Bot)- 四个窗口(2 上 2 下) b. Display upon OK/Apply? -在OK/Apply后的显示操作 提供了 3 个选项: No-re-display -不重显示 (保持屏幕显示不变) Replot-重画 (屏幕显示方式不变) Multi-Plots-多窗口显示 (根据设置进行多窗口重画) 要注意的是,在这个子菜单所设置的多窗口显示,其窗口个数和位置都是预先设置好的,且最多设置 4 个窗口。 实际上,在ANSYS 中最多可以设置 5 个窗口,且窗口的位置和大小也是可变的。例如,上述 6 个窗口布局中没有三个窗口(1 左 2 右或 2 左 1 右)的情况,就可以自己进行设置。为此,需执行如下子菜单: (2) 在主菜单中: Plotctrls/Window control 然后出现一个小窗口,内有6 个操作: a. Window Layout - 选择窗口布局 b. Window Option - 窗口选项 c. Reset Window Option - 重置窗口选项 d. Window On or Off - 打开或关闭窗口 e. Copy Window Specs - 拷贝窗口特性 f. Delete Window - 删除窗口 其中与多窗口显示有关的部分分别叙述如下: A. Window Layout-选择窗口布局 内有两个操作: a. Window Layout-设置不同窗口的位置、大小。 首先选择窗口号 WN WIndow number,可以是 1-5; 其次对指定窗口选择显示方式 Window geometry,有可选项: Square-当前图形区中的最大正方形区域 Full-全屏 Top half-上半 Bottom half -下半 Left half-左半 Roght half-右半 Top left quarter-左上 1/4 Top Right quarter-右上 1/4 Bottom left quarter-左下1/4 Bottom Right quarter-右下1/4 Picked - 人工点选 b. Replot upon OK/Apply? - 在 OK/Apply后的显示操作 提供了2 个选项:Do not replot or Replot B. Window On or O...
