ANSYS常用命令大全

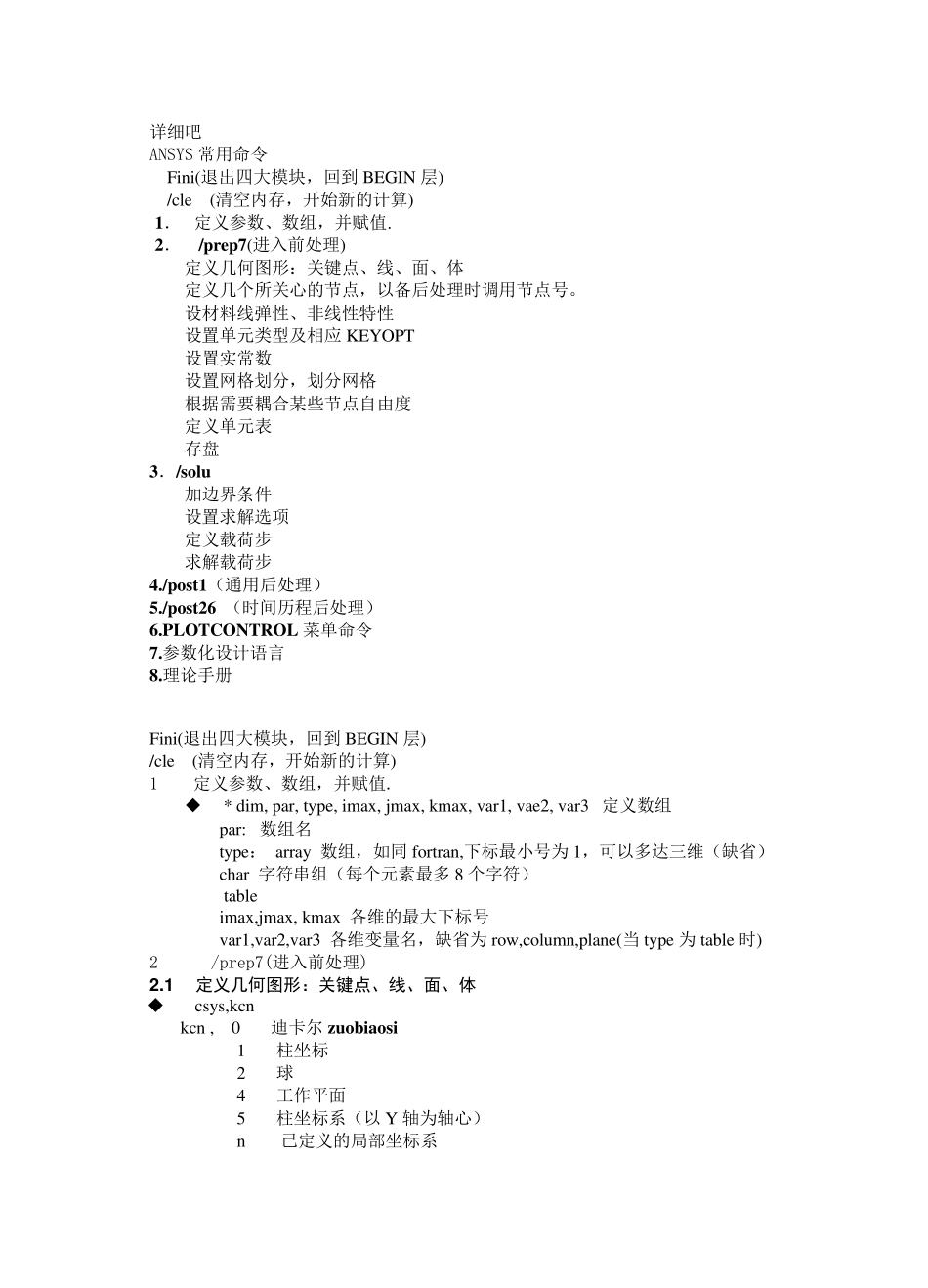

ANSYS常用命令大全_第1页
1/16

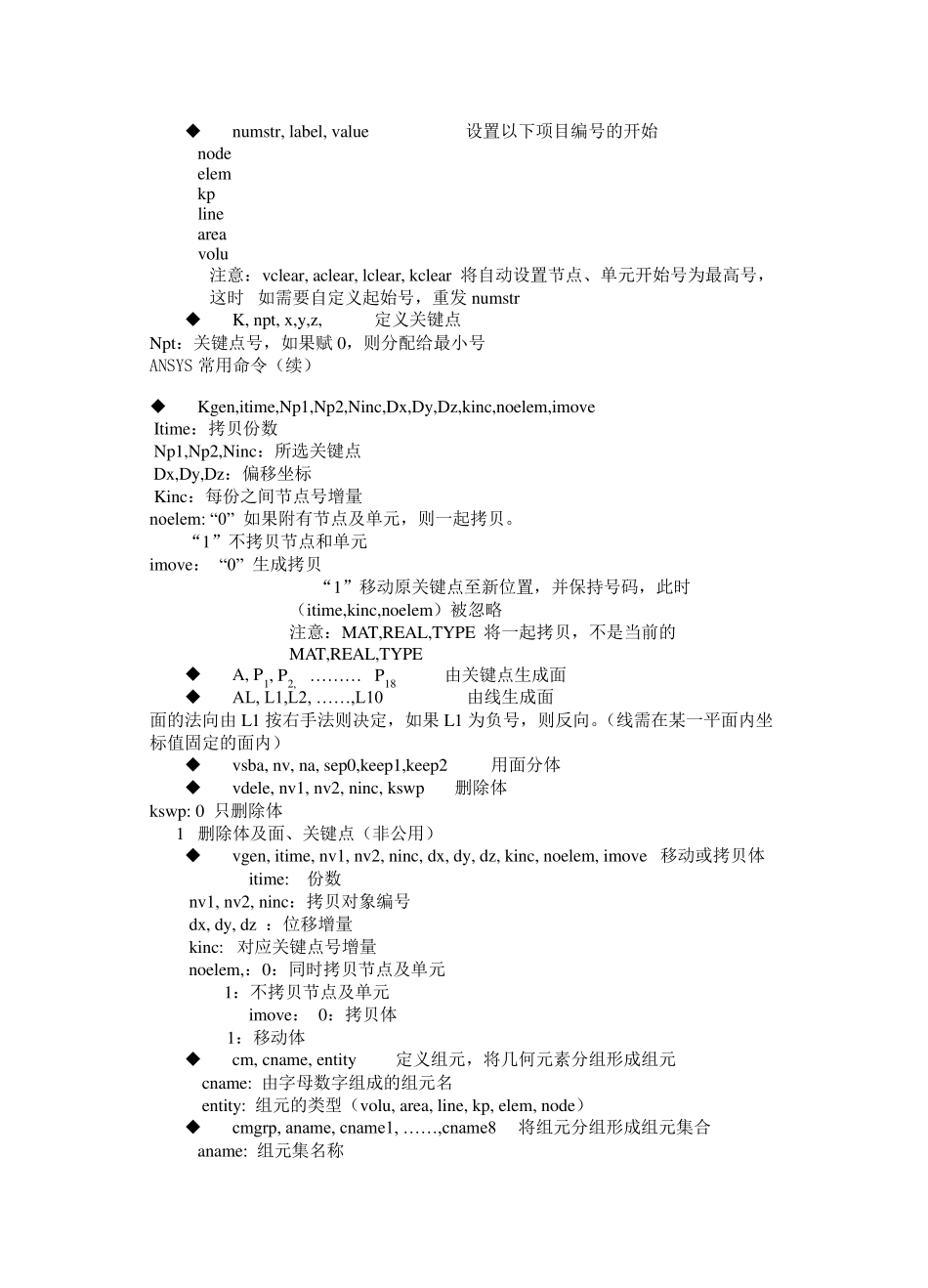

ANSYS常用命令大全_第2页
2/16

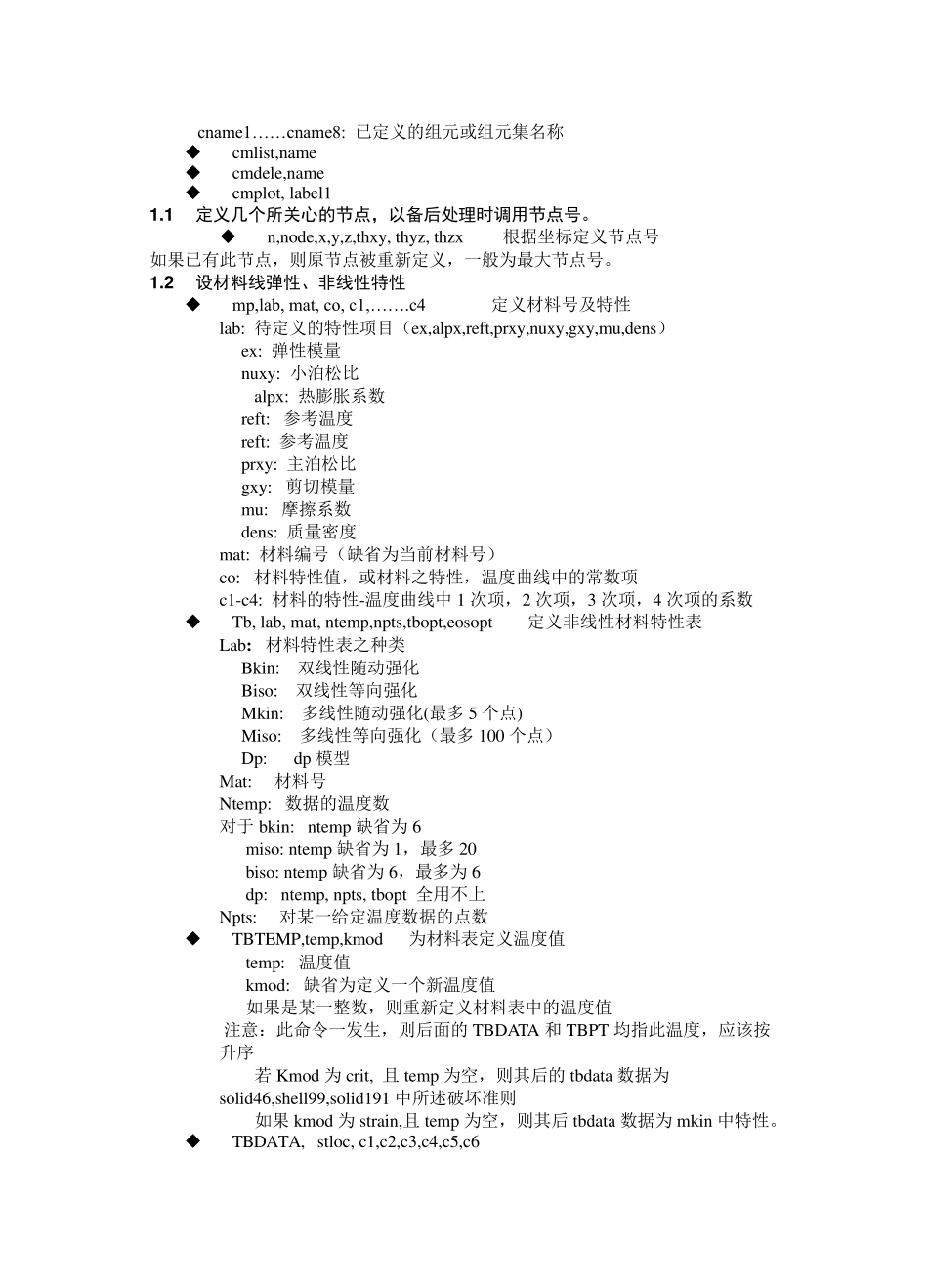

ANSYS常用命令大全_第3页
3/16
详细吧 ANSYS 常用命令 Fini(退出四大模块,回到BEGIN 层) /cle (清空内存,开始新的计算) 1. 定义参数、数组,并赋值. 2. /prep7(进入前处理) 定义几何图形:关键点、线、面、体 定义几个所关心的节点,以备后处理时调用节点号。 设材料线弹性、非线性特性 设置单元类型及相应 KEYOPT 设置实常数 设置网格划分,划分网格 根据需要耦合某些节点自由度 定义单元表 存盘 3./solu 加边界条件 设置求解选项 定义载荷步 求解载荷步 4./post1(通用后处理) 5./post26 (时间历程后处理) 6.PLOTCONTROL 菜单命令 7.参数化设计语言 8.理论手册 Fini(退出四大模块,回到BEGIN 层) /cle (清空内存,开始新的计算) 1 定义参数、数组,并赋值.  * dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组 par: 数组名 type: array 数组,如同 fortran,下标最小号为 1,可以多达三维(缺省) char 字符串组(每个元素最多 8 个字符) table imax,jmax, kmax 各维的最大下标号 var1,var2,var3 各维变量名,缺省为 row,column,plane(当 type 为 table 时) 2 /prep7(进入前处理) 2 .1 定义几何图形:关键点、线、面、体  csys,kcn kcn , 0 迪卡尔 zuobiaosi 1 柱坐标 2 球 4 工作平面 5 柱坐标系(以 Y 轴为轴心) n 已定义的局部坐标系  numstr, label, value 设置以下项目编号的开始 node elem kp line area volu 注意:vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号,这时 如需要自定义起始号,重发numstr  K, npt, x,y,z, 定义关键点 Npt:关键点号,如果赋0,则分配给最小号 ANSYS 常用命令(续)  Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imove Itime:拷贝份数 Np1,Np2,Ninc:所选关键点 Dx,Dy,Dz:偏移坐标 Kinc:每份之间节点号增量 noelem: “0” 如果附有节点及单元,则一起拷贝。 “1”不拷贝节点和单元 imove: “0” 生成拷贝 “1”移动原关键点至新位置,并保持号码,此时(itime,kinc,noelem)被忽略 注意:MAT,REAL,TYPE 将一起拷贝,不是当前的MAT,REAL,TYPE  A, P1, P2, … … … P18 由关键点生成面  AL, L1,L2, … … ,L10 由线生成面 面的法向由 L1 按右手法则决定,如果L1 为负号,则反向。(线需在某一平面内坐...
