ansys框架结构经典例子

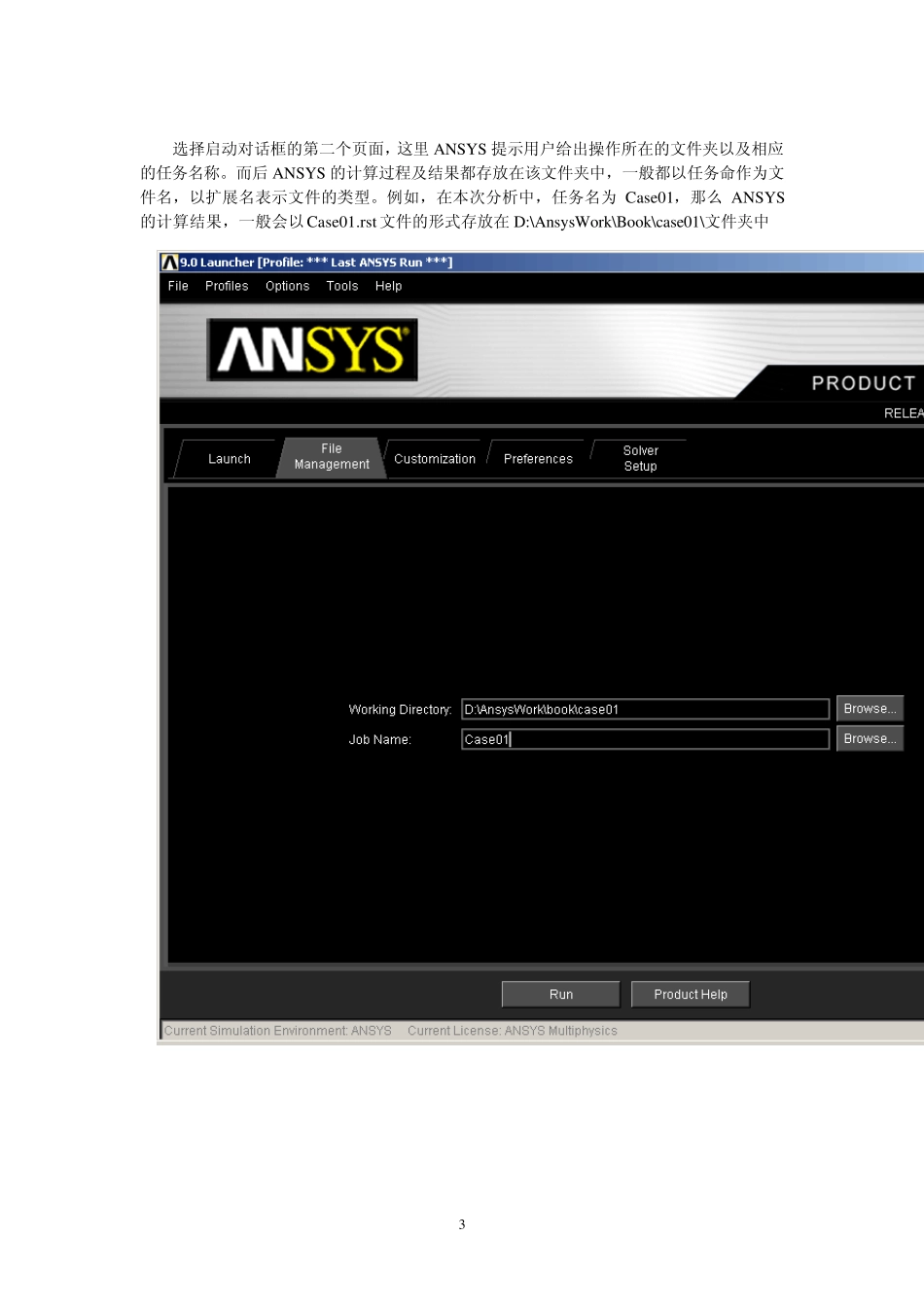

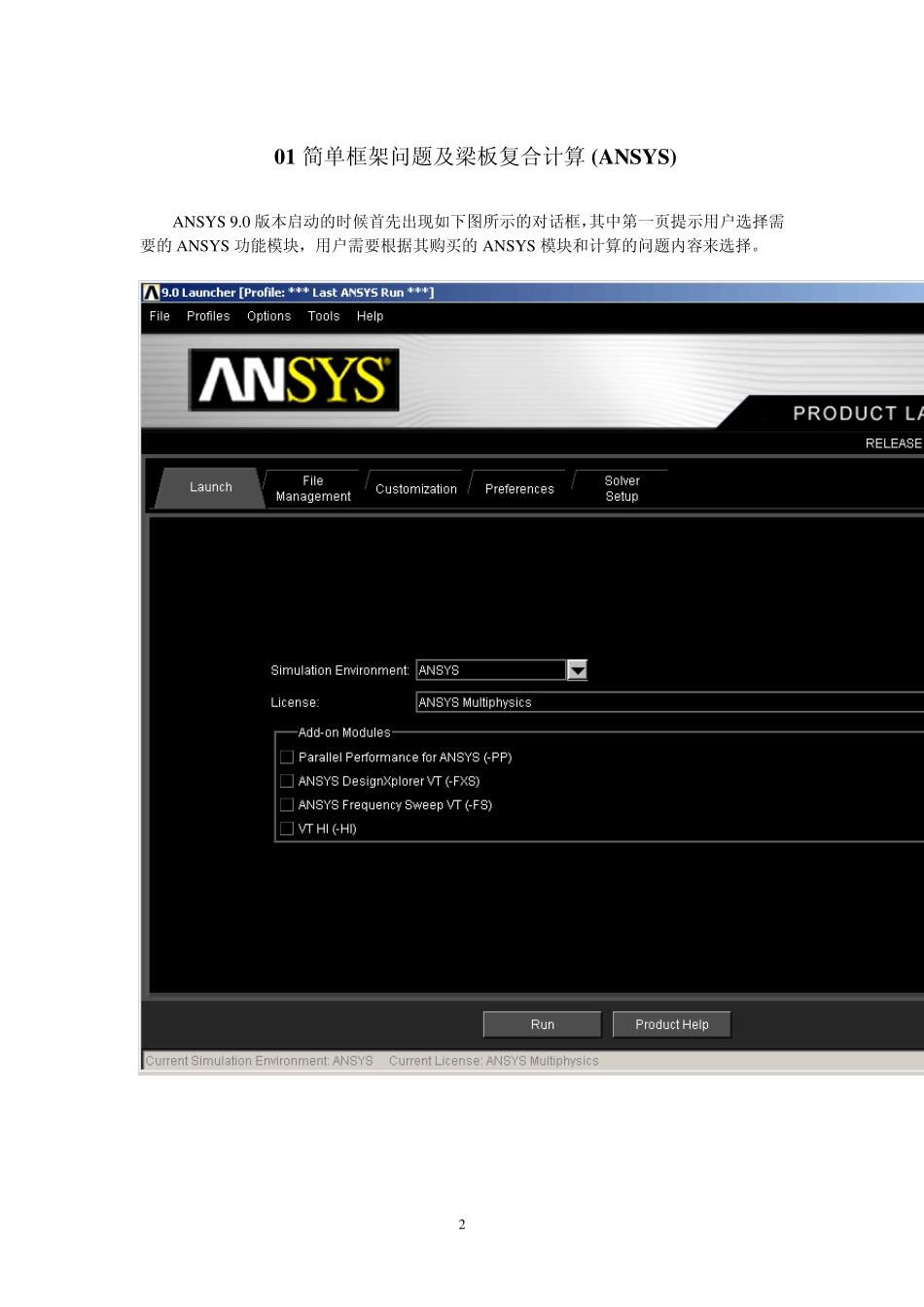

01 简单框架问题及梁板复合计算 (ANSY S) ANSY S 9.0 版本启动的时候首先出现如下图所示的对话框，其中第一页提示用户选择需要的ANSY S 功能模块，用户需要根据其购买的ANSY S 模块和计算的问题内容来选择。 选择功能模块 2 选择启动对话框的第二个页面，这里ANSYS 提示用户给出操作所在的文件夹以及相应的任务名称。而后 ANSYS 的计算过程及结果都存放在该文件夹中，一般都以任务命作为文件名，以扩展名表示文件的类型。例如，在本次分析中，任务名为 Case01，那么 ANSYS的计算结果，一般会以Case01.rst 文件的形式存放在D:\Ansy sWork\Book\case01\文件夹中 文件夹及任务名称 3以上设置好后点击“Ru n”按钮，就进入 ANSYS 的主操作界面，ANSYS 操作界面主要包括以下 4 部分： (1) ANSYS 窗口顶部菜单，提供一些常用功能开关选项； (2) ANSYS 窗口顶部工具栏，提供一些常用功能件，比如打开文件、保存文件等； (3) 在工具栏右侧为命令输入栏，ANSYS 的所有操作都可以通过输入一定格式的命令来完成，ANSYS 称其这套命令体系为 APDL 语言； (4) ANSYS 窗口中央左侧为 ANSYS 的主菜单，ANSYS 图形界面分析（GUI）的大部分功能都由这部分菜单完成。主菜单中最常用的几个模块为前处理模块（Preprocessor），求解模块（Solu tion），通用后处理模块（General Postproc ）和时程后处理模块（TimeHist Postproc）； (5) ANSYS 窗口中央右侧为 ANSYS 的显示窗口，GUI 界面的各种操作和结果都在该窗口显示 顶部菜单 顶部工具栏 命令输入栏 主菜单 显示窗口 4首先要选择分析所用的单元类型。在本次分析中，我们将用到在土木工程中最常用的两种单元：三维梁单元Beam 188 和三维壳单元 Shell 63。一般结构中梁柱可以用梁单元模拟，而剪力墙和楼板则可以用壳单元模拟。ANSYS 提供了多种梁单元，其中 Beam 188 单元的好处是可以很方便的定义各种土木工程常用构件截面形式，并可以很方便的在 GUI 截面中显示出来，因此比较受欢迎。 5首先在ANSYS 提供的上百个单元中按类别选择梁单元 Beam 188 以及壳单元 Shell 63 6ANSYS 中每个单元还有一些选项，可以通过点击Option 按钮加以设定。 7定义完单元类型后，下面就要定义单元的一些几何属性。我们首先来定义壳单元。进入ANSYS 主菜单的第二项，Real Constants ，选择 Add/Edit/Delete, 进入实参数定义窗口，选择 Add ...
