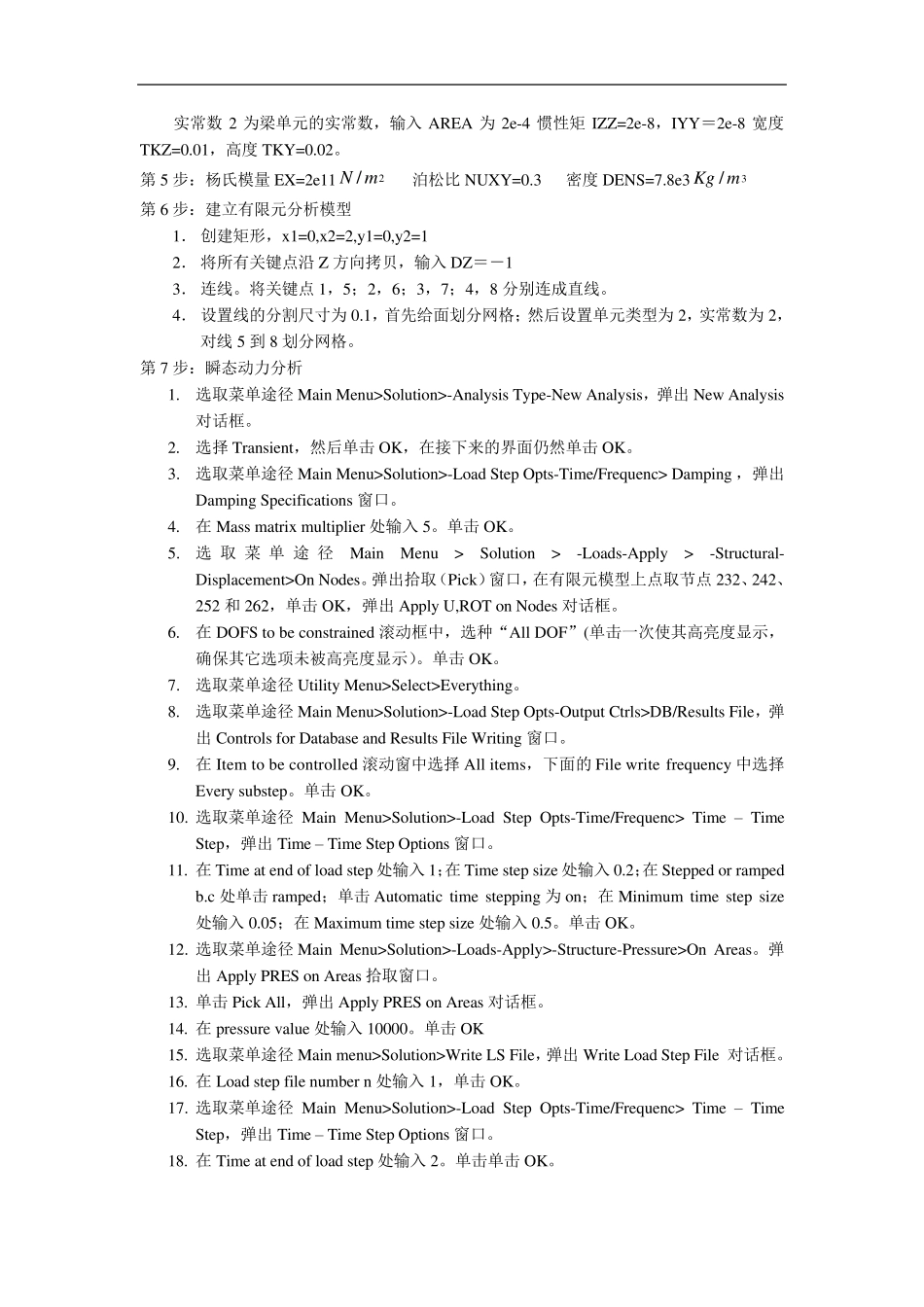

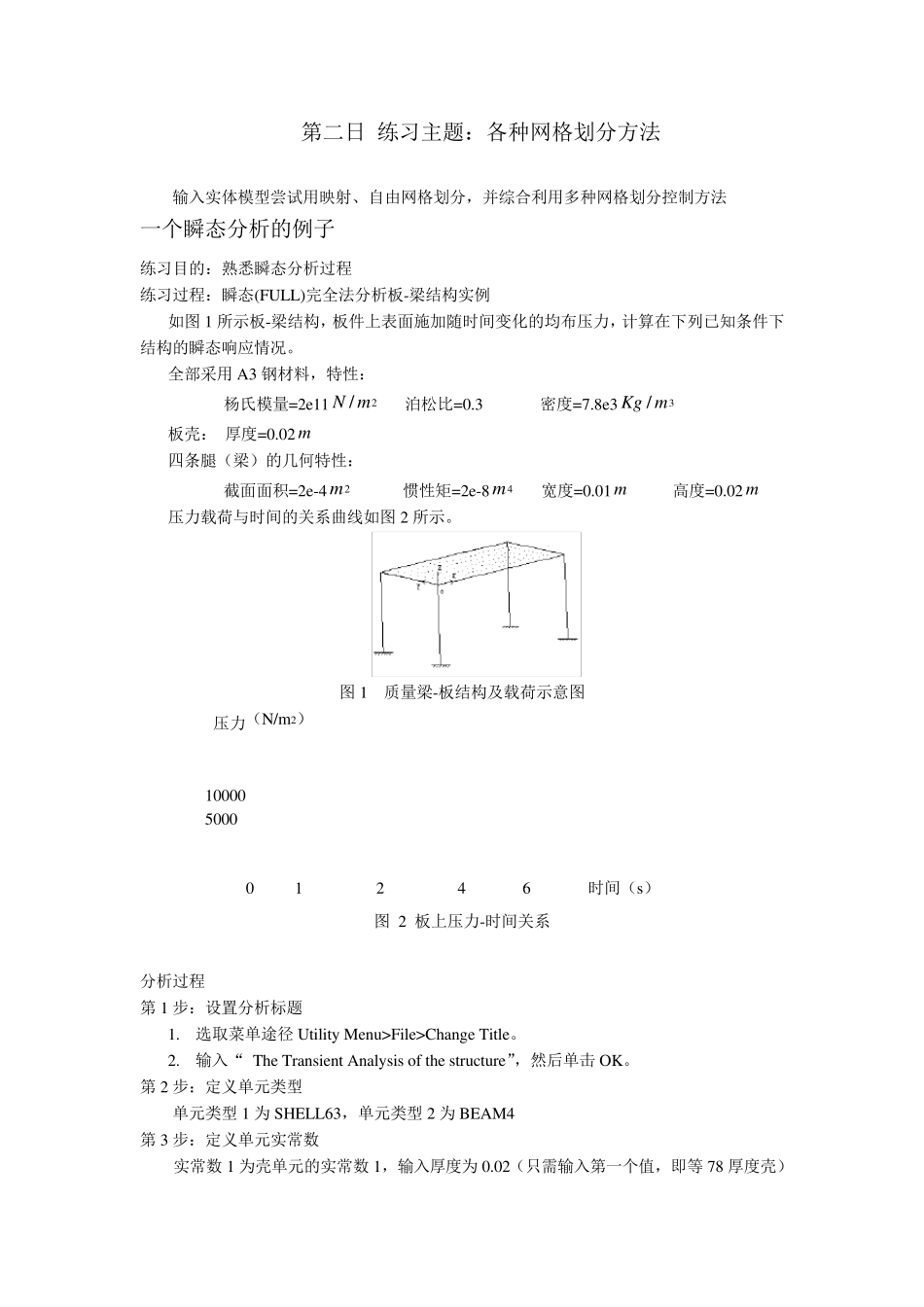

第二日 练习主题：各种网格划分方法 输入实体模型尝试用映射、自由网格划分，并综合利用多种网格划分控制方法 一个瞬态分析的例子 练习目的：熟悉瞬态分析过程 练习过程：瞬态(FULL)完全法分析板-梁结构实例 如图 1 所示板-梁结构，板件上表面施加随时间变化的均布压力，计算在下列已知条件下结构的瞬态响应情况。 全部采用 A3 钢材料，特性： 杨氏模量=2e112/mN 泊松比=0.3 密度=7.8e33/ mKg 板壳： 厚度=0.02 m 四条腿（梁）的几何特性： 截面面积=2e-42m 惯性矩=2e-84m 宽度=0.01m 高度=0.02m 压力载荷与时间的关系曲线如图 2 所示。 图 1 质量梁-板结构及载荷示意图 压力（N/m2） 10000 5000 0 1 2 4 6 时间（s） 图 2 板上压力-时间关系 分析过程 第 1 步：设置分析标题 1. 选取菜单途径Utility Menu >File>Change Title。 2. 输入“ The Transient Analy sis of the stru ctu re”，然后单击 OK。 第 2 步：定义单元类型 单元类型 1 为 SHELL63，单元类型 2 为 BEAM4 第 3 步：定义单元实常数 实常数 1 为壳单元的实常数 1，输入厚度为 0.02（只需输入第一个值，即等 78 厚度壳） 实常数2 为梁单元的实常数，输入AREA 为2e-4 惯性矩IZZ=2e-8，IYY＝2e-8 宽度TKZ=0.01，高度TKY=0.02。 第5 步：杨氏模量EX=2e112/mN 泊松比NUXY=0.3 密度DENS=7.8e33/ mKg 第6 步：建立有限元分析模型 1． 创建矩形，x1=0,x2=2,y1=0,y2=1 2． 将所有关键点沿Z 方向拷贝，输入DZ＝－1 3． 连线。将关键点1，5；2，6；3，7；4，8 分别连成直线。 4． 设置线的分割尺寸为0.1，首先给面划分网格；然后设置单元类型为2，实常数为2，对线5 到8 划分网格。 第7 步：瞬态动力分析 1. 选取菜单途径Main Menu>Solution>-Analysis Type-New Analysis，弹出New Analysis对话框。 2. 选择Transient，然后单击OK，在接下来的界面仍然单击OK。 3. 选取菜单途径Main Menu>Solution>-Load Step Opts-Time/Frequenc> Damping ，弹出Damping Specifications 窗口。 4. 在Mass matrix multiplier 处输入5。单击OK。 5. 选取菜单途径Main Menu > Solution > -Loads-Apply > -Structural- Displacement>On Nodes。弹出拾取（Pick）窗口，在有限元模型上点取节点232、242、252 和262，单击OK，弹出Apply U,ROT on Nodes 对话框。...
