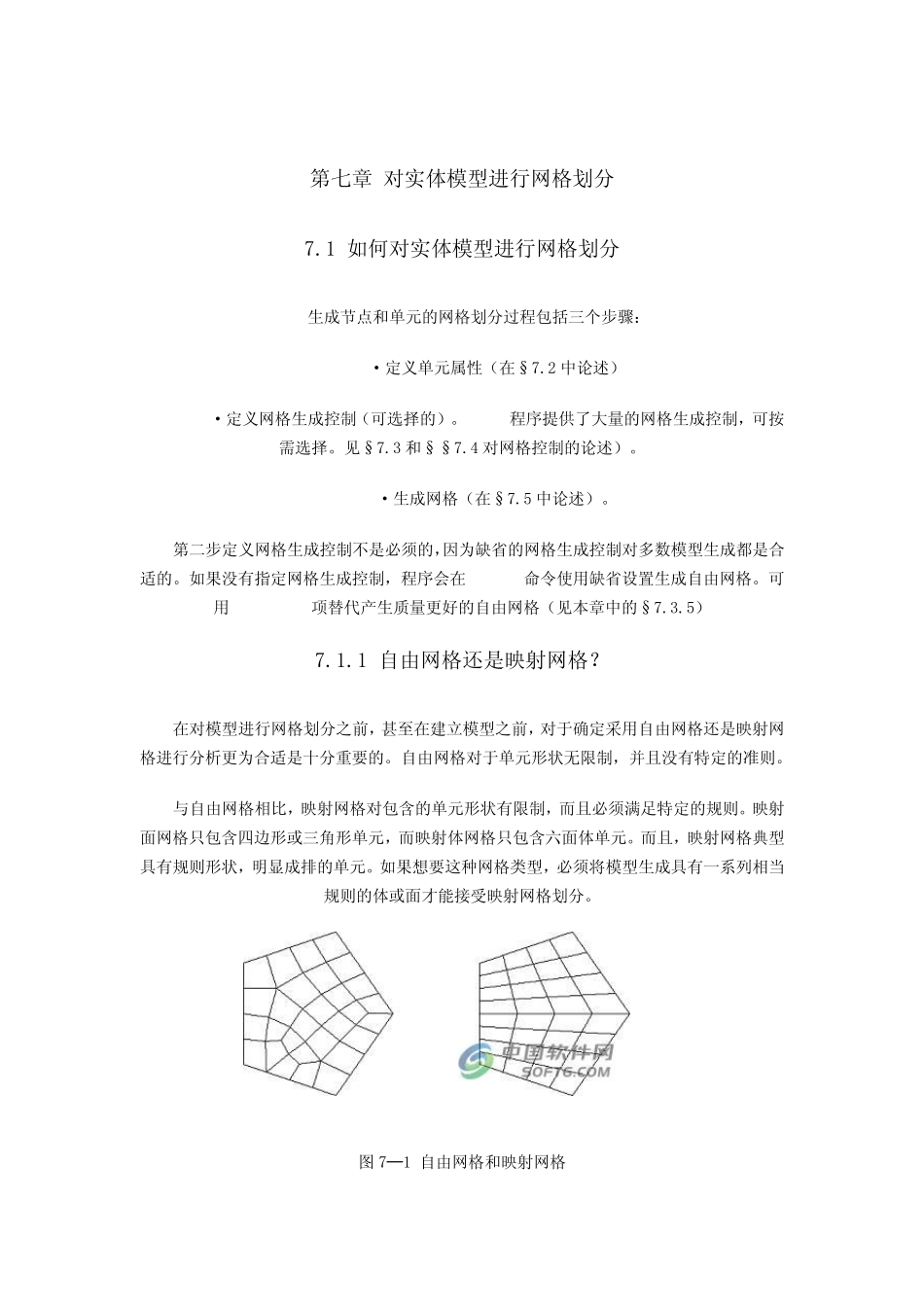

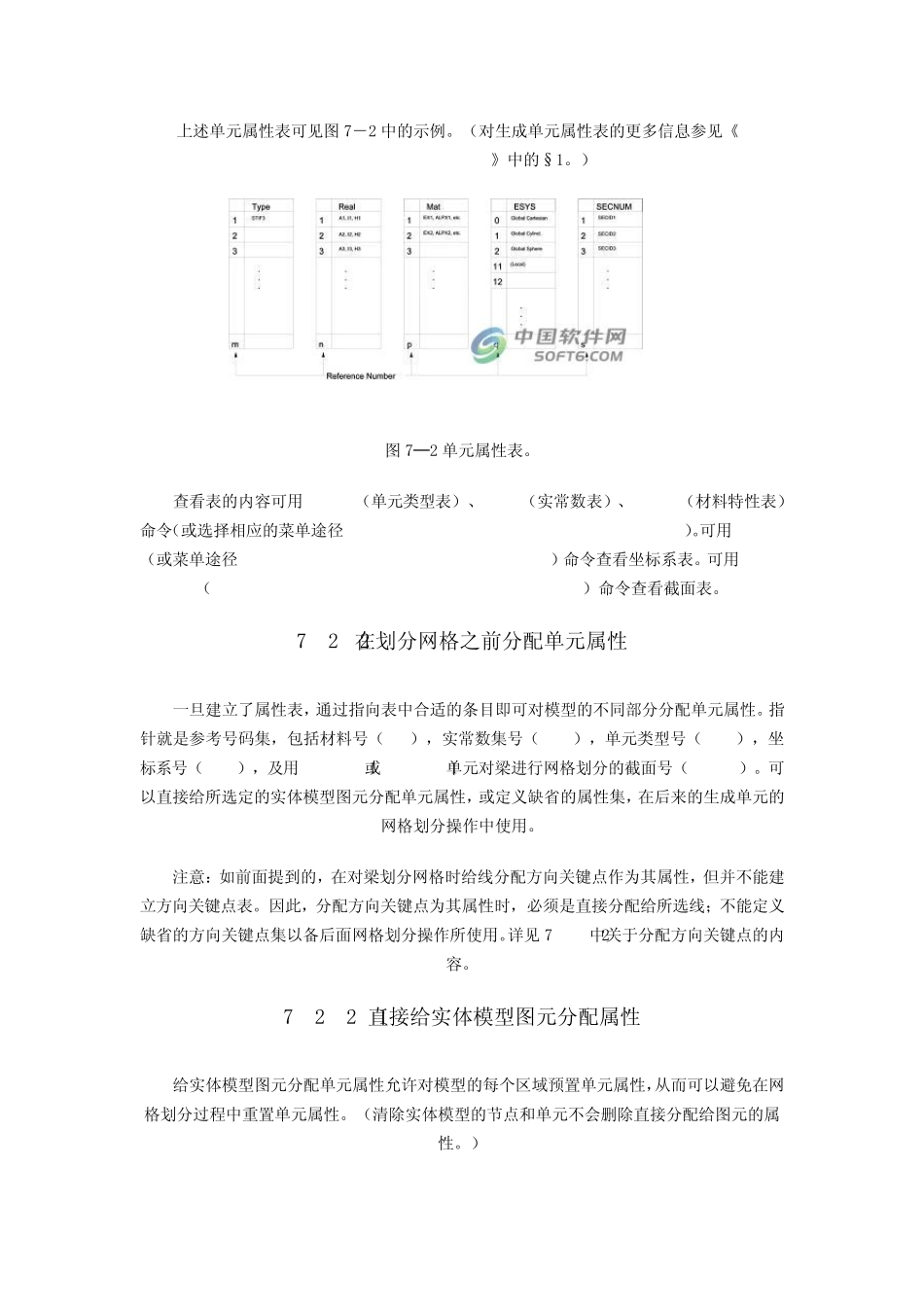

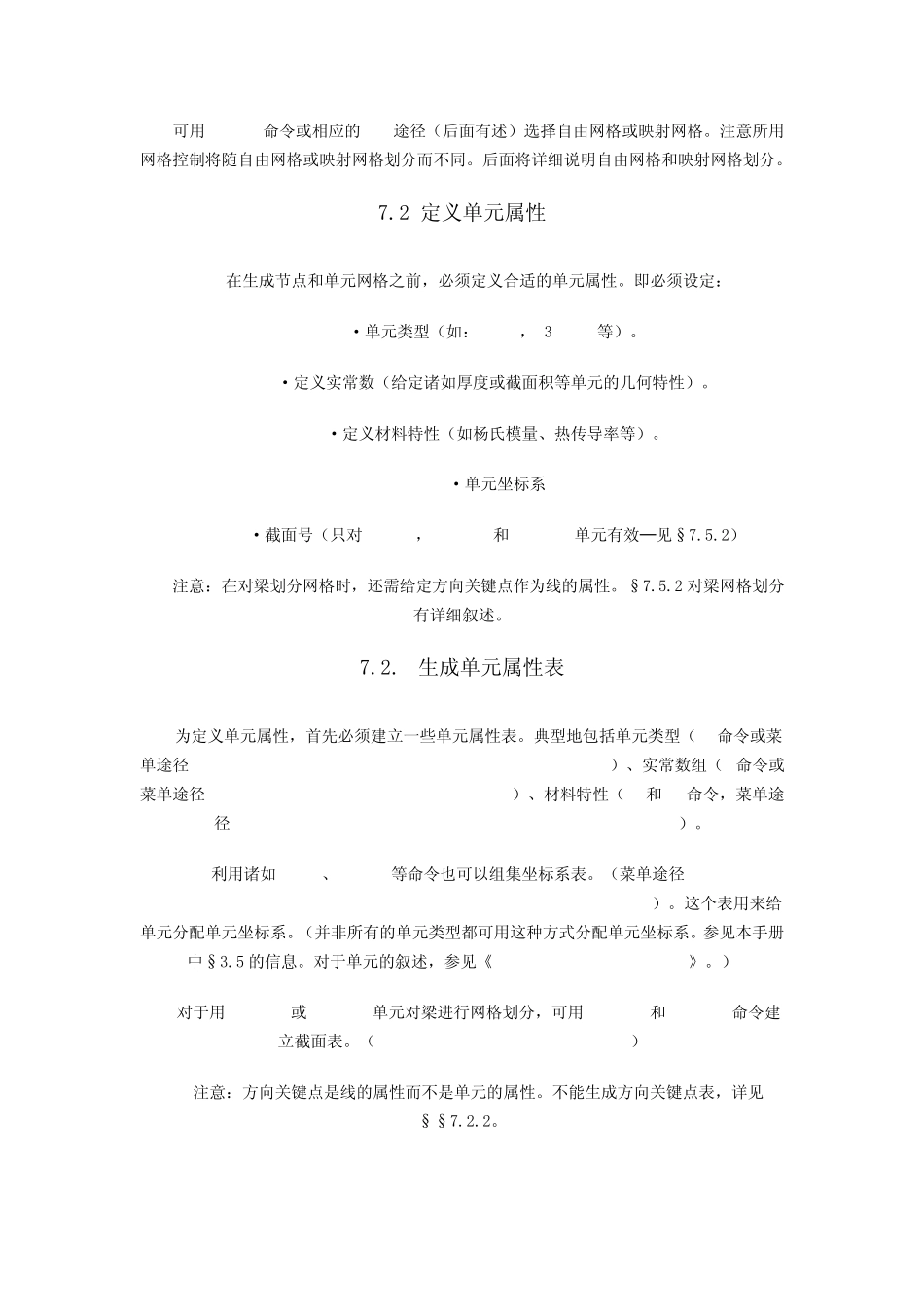

第七章 对实体模型进行网格划分 7.1 如何对实体模型进行网格划分 生成节点和单元的网格划分过程包括三个步骤： ·定义单元属性（在§7.2 中论述） ·定义网格生成控制（可选择的）。ANSYS程序提供了大量的网格生成控制，可按需选择。见§7.3 和§§7.4 对网格控制的论述）。 ·生成网格（在§7.5 中论述）。 第二步定义网格生成控制不是必须的，因为缺省的网格生成控制对多数模型生成都是合适的。如果没有指定网格生成控制，程序会在DESIZE命令使用缺省设置生成自由网格。可用 Smartsize项替代产生质量更好的自由网格（见本章中的§7.3.5） 7.1.1 自由网格还是映射网格？ 在对模型进行网格划分之前，甚至在建立模型之前，对于确定采用自由网格还是映射网格进行分析更为合适是十分重要的。自由网格对于单元形状无限制，并且没有特定的准则。 与自由网格相比，映射网格对包含的单元形状有限制，而且必须满足特定的规则。映射面网格只包含四边形或三角形单元，而映射体网格只包含六面体单元。而且，映射网格典型具有规则形状，明显成排的单元。如果想要这种网格类型，必须将模型生成具有一系列相当规则的体或面才能接受映射网格划分。 图 7─1 自由网格和映射网格 可用MSHKEY命令或相应的GUI途径（后面有述）选择自由网格或映射网格。注意所用网格控制将随自由网格或映射网格划分而不同。后面将详细说明自由网格和映射网格划分。 7.2 定义单元属性 在生成节点和单元网格之前，必须定义合适的单元属性。即必须设定： ·单元类型（如：BEAM3，SHELL61等）。 ·定义实常数（给定诸如厚度或截面积等单元的几何特性）。 ·定义材料特性（如杨氏模量、热传导率等）。 ·单元坐标系 ·截面号（只对BEAM44，BEAM188和BEAM189单元有效─见§7.5.2） 注意：在对梁划分网格时，还需给定方向关键点作为线的属性。§7.5.2 对梁网格划分有详细叙述。 7.2.1生成单元属性表 为定义单元属性，首先必须建立一些单元属性表。典型地包括单元类型（ET命令或菜单途径Main Menu>Preprocessor>Element Type>Add/Edit/Delete）、实常数组（R命令或菜单途径Main Menu>Preprocessor>Real Constants）、材料特性（MP和TB命令，菜单途径Main Menu> Preprocessor>Material Props>material option）。 利用诸如LOCAL、CLOCAL等命令也可以组集坐标系表。（菜单途径Utility Menu>WorkPlane>Local Coordinate Systems>Create Local CS>op...
