API钻具接头螺纹的特点

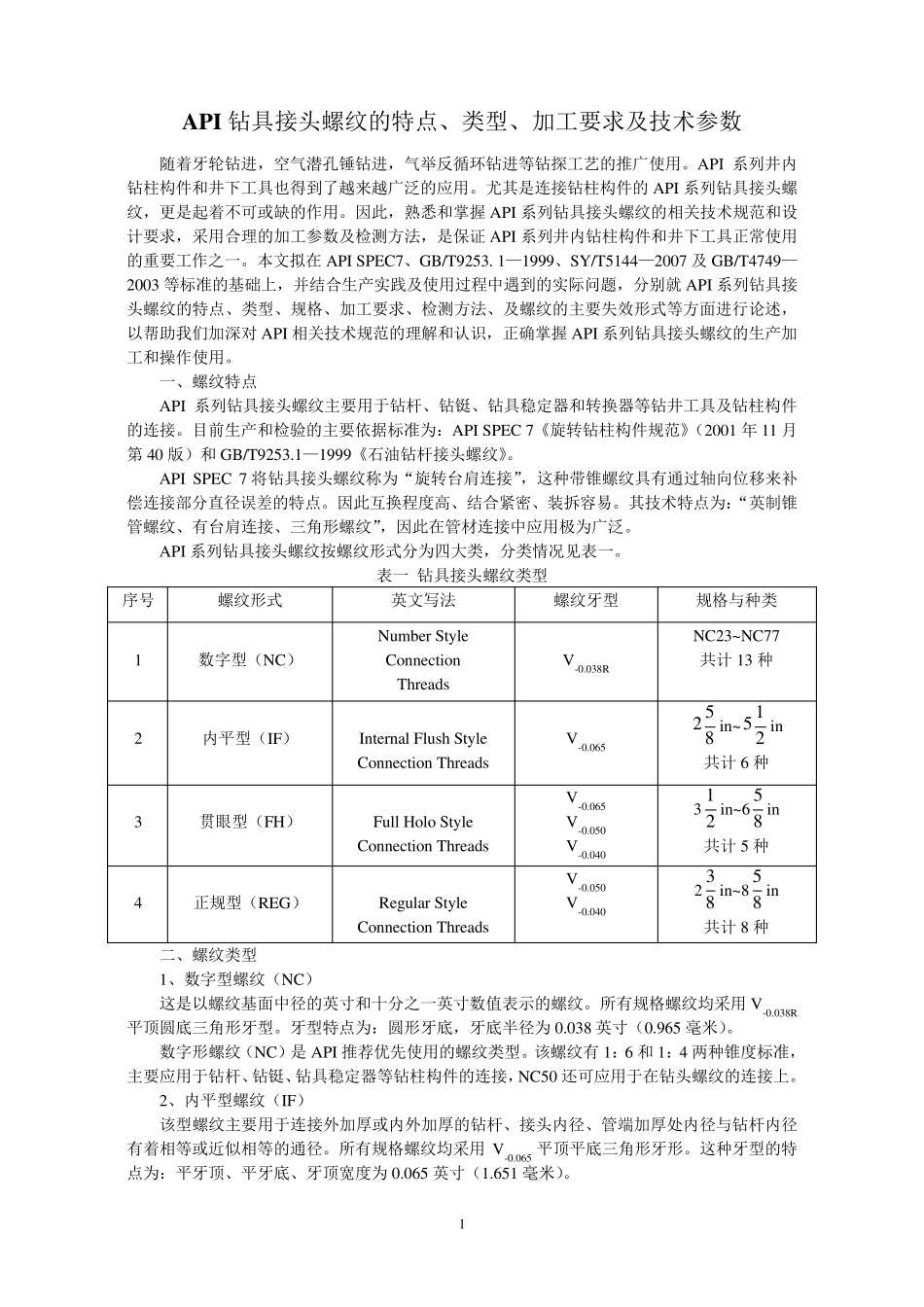

1 AP I 钻具接头螺纹的特点、类型、加工要求及技术参数 随着牙轮钻进，空气潜孔锤钻进，气举反循环钻进等钻探工艺的推广使用。API 系列井内钻柱构件和井下工具也得到了越来越广泛的应用。尤其是连接钻柱构件的API 系列钻具接头螺纹，更是起着不可或缺的作用。因此，熟悉和掌握API 系列钻具接头螺纹的相关技术规范和设计要求，采用合理的加工参数及检测方法，是保证API 系列井内钻柱构件和井下工具正常使用的重要工作之一。本文拟在API SPEC7、GB/T9253. 1—1999、SY/T5144—2007 及GB/T4749—2003 等标准的基础上，并结合生产实践及使用过程中遇到的实际问题，分别就 API 系列钻具接头螺纹的特点、类型、规格、加工要求、检测方法、及螺纹的主要失效形式等方面进行论述，以帮助我们加深对 API 相关技术规范的理解和认识，正确掌握API 系列钻具接头螺纹的生产加工和操作使用。 一、螺纹特点 API 系列钻具接头螺纹主要用于钻杆、钻铤、钻具稳定器和转换器等钻井工具及钻柱构件的连接。目前生产和检验的主要依据标准为：API SPEC 7《旋转钻柱构件规范》（2001 年 11 月第 40 版）和GB/T9253.1—1999《石油钻杆接头螺纹》。 API SPEC 7 将钻具接头螺纹称为“旋转台肩连接”，这种带锥螺纹具有通过轴向位移来补偿连接部分直径误差的特点。因此互换程度高、结合紧密、装拆容易。其技术特点为：“英制锥管螺纹、有台肩连接、三角形螺纹”，因此在管材连接中应用极为广泛。 API 系列钻具接头螺纹按螺纹形式分为四大类，分类情况见表一。 表一 钻具接头螺纹类型 序号 螺纹形式 英文写法 螺纹牙型 规格与种类 1 数字型（NC） Number Style Connection Threads V-0.038R NC23~NC77 共计13 种 2 内平型（IF） Internal Flush Style Connection Threads V-0.065 852in~215in 共计6 种 3 贯眼型（FH） Full Holo Style Connection Threads V-0.065 V-0.050 V-0.040 3 21in~6 85in 共计5 种 4 正规型（REG） Regular Style Connection Threads V-0.050 V-0.040 2 83in~8 85in 共计8 种 二、螺纹类型 1、数字型螺纹（NC） 这是以螺纹基面中径的英寸和十分之一英寸数值表示的螺纹。所有规格螺纹均采用V-0.038R平顶圆底三角形牙型。牙型特点为：圆形牙底，牙底半径为 0.038 英寸（0.965 毫米）。 数字形螺纹（NC）是API 推荐优先使用的螺纹类型。该螺纹有 1：6 ...
