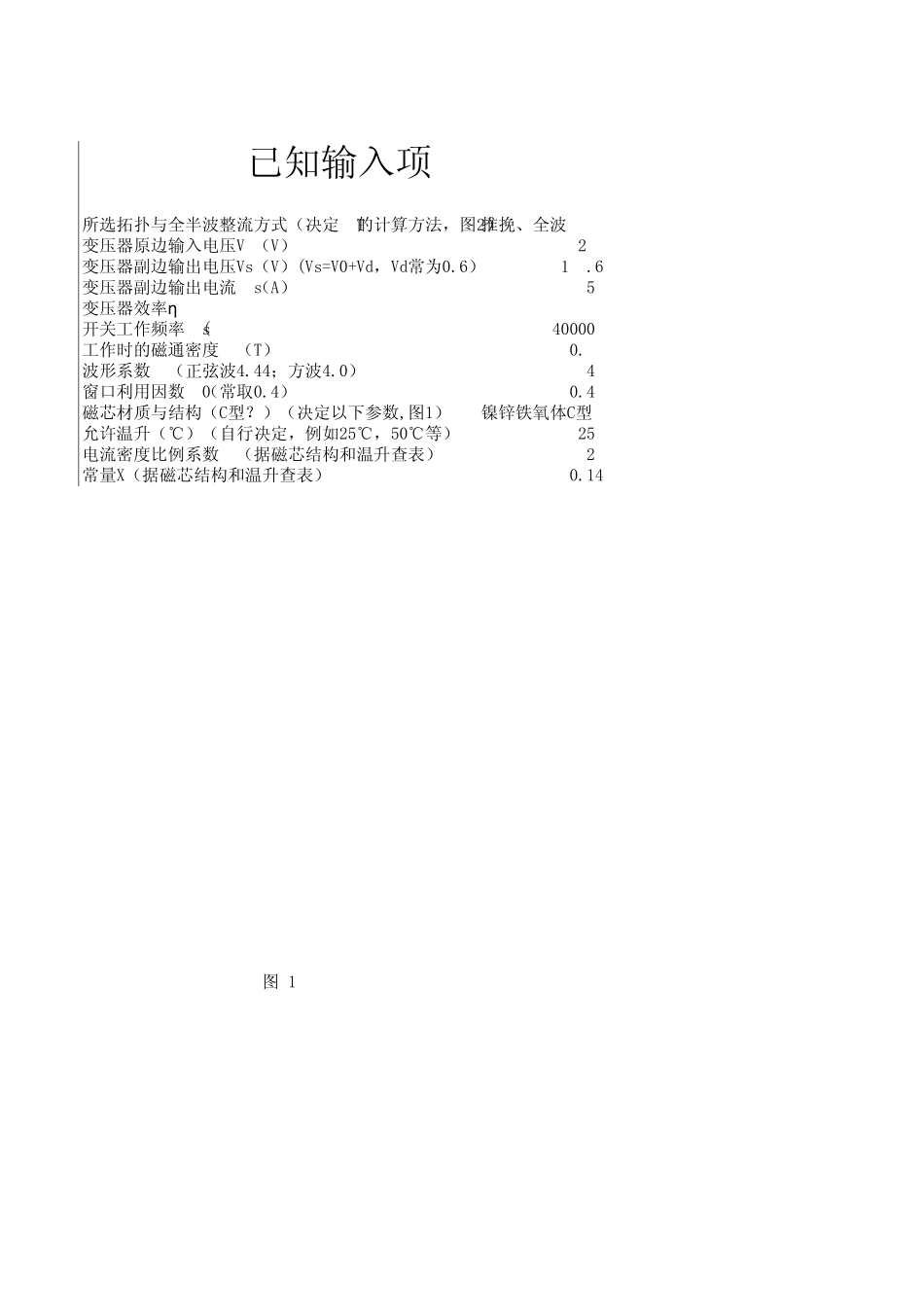

所选拓扑与全半波整流方式（决定PT的计算方法，图2）推挽、全波变压器原边输入电压Vp（V）28变压器副边输出电压Vs（V）(Vs=V0+Vd，Vd常为0
6变压器副边输出电流Is（A）5变压器效率η98%开关工作频率fs(HZ)40000工作时的磁通密度Bw（T）0
3波形系数Kf（正弦波4
44；方波4
0）4窗口利用因数K0（常取0
4磁芯材质与结构（C型
）（决定以下参数,图1）镍锌铁氧体C型允许温升（℃）（自行决定，例如25℃，50℃等）25电流密度比例系数Kj（据磁芯结构和温升查表）323常量X（据磁芯结构和温升查表）-0

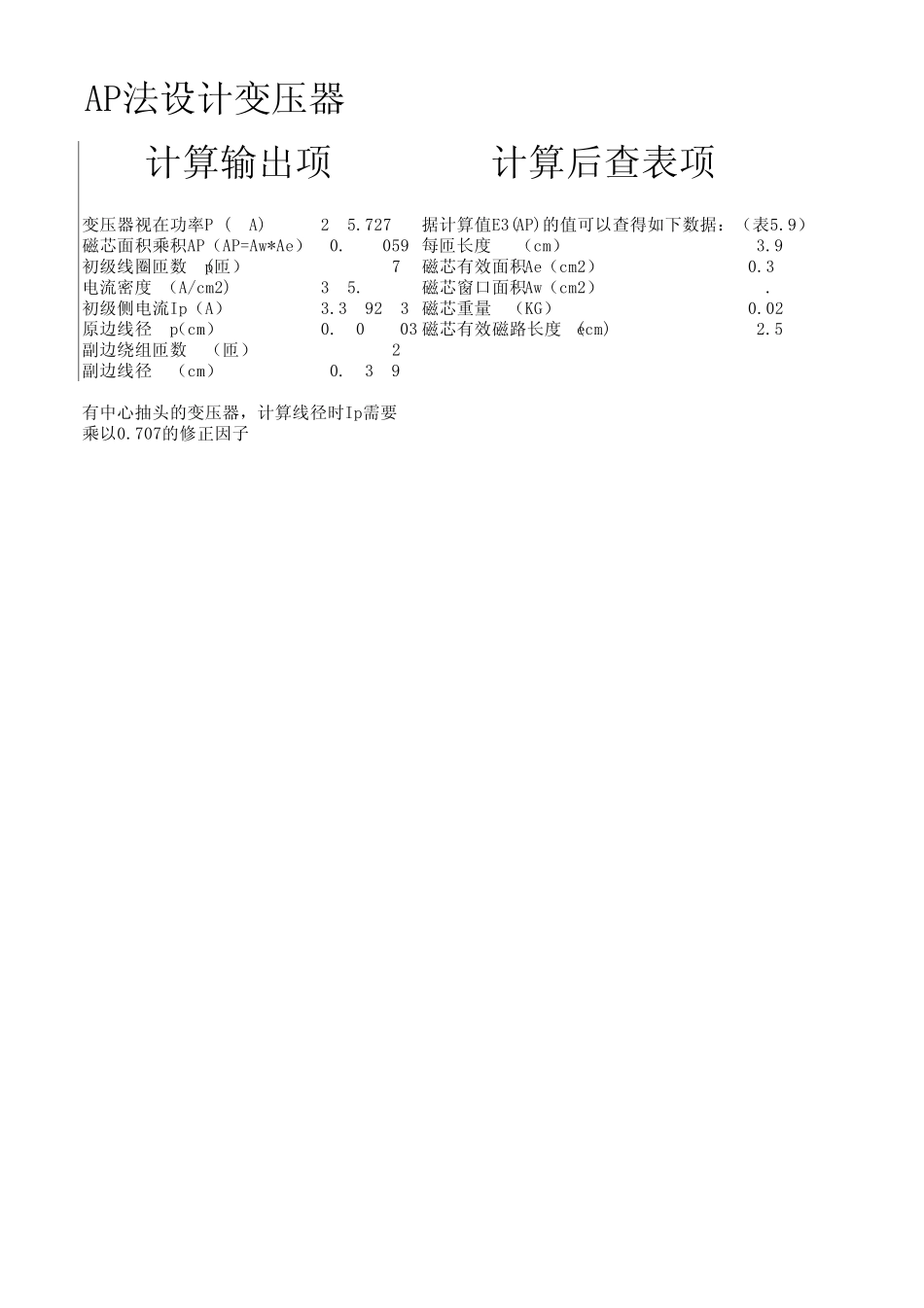

14图 1已知输入项图 2AP法设计变压器变压器视在功率PT(VA)265
7278磁芯面积乘积AP（AP=Aw*Ae）0
41059 每匝长度MLT（cm）3
9初级线圈匝数Np(匝）17磁芯有效面积Ae（cm2）0
36电流密度J（A/cm2)365
8688磁芯窗口面积Aw（cm2）1
41初级侧电流Ip（A）3
389213 磁芯重量Wt（KG）0
02原边线径Dp（cm）0
108603 磁芯有效磁路长度Le(cm)2
5副边绕组匝数Ns（匝）12副边线径Ds（cm）0
13191计算输出项计算后查表项据计算值E3(AP)的值可以查得如下数据：（表5
9）有中心抽头的变压器，计算线径时Ip需要乘以0
707的修正因子
