ArcGIS实验操作山顶点的提取

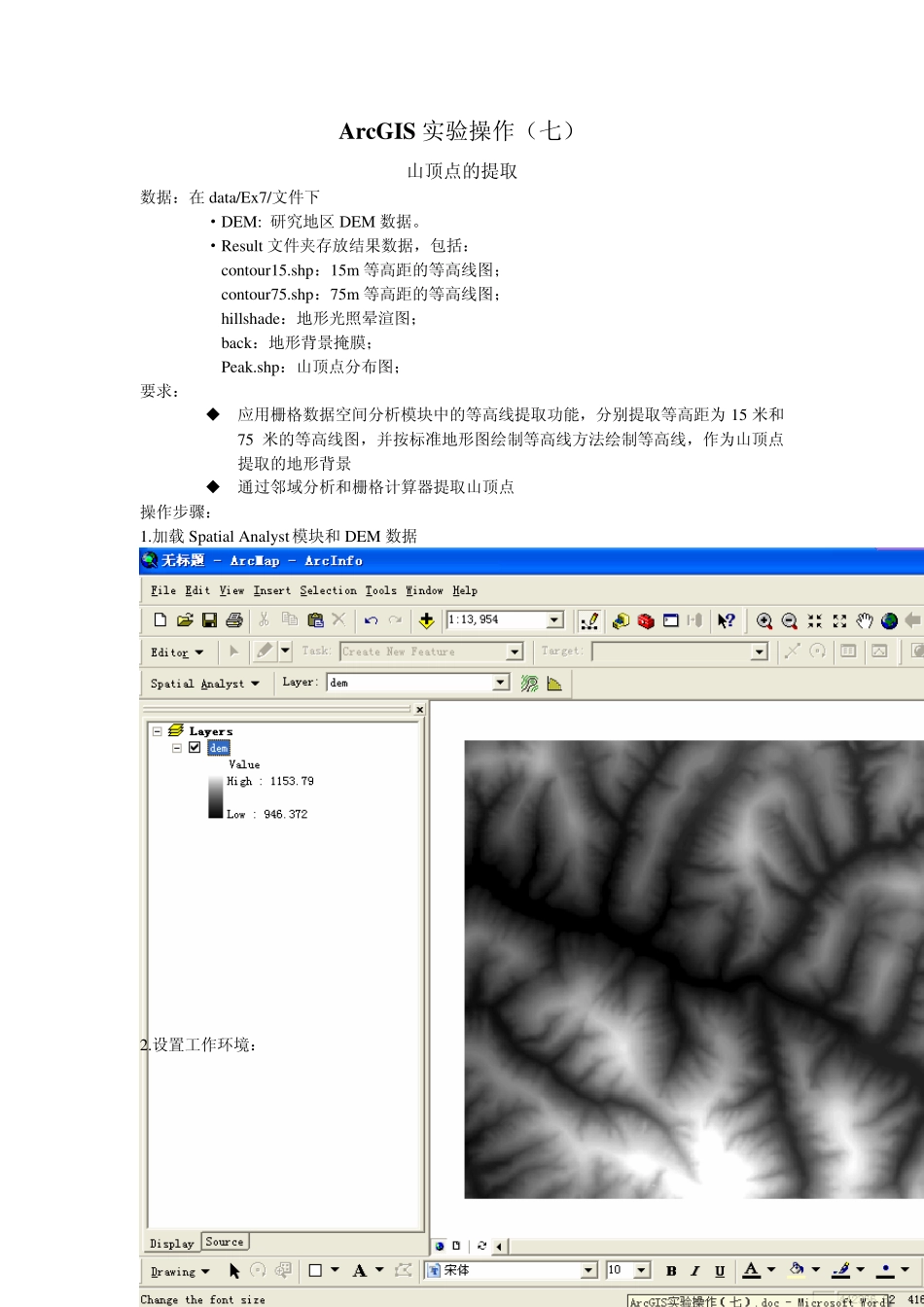

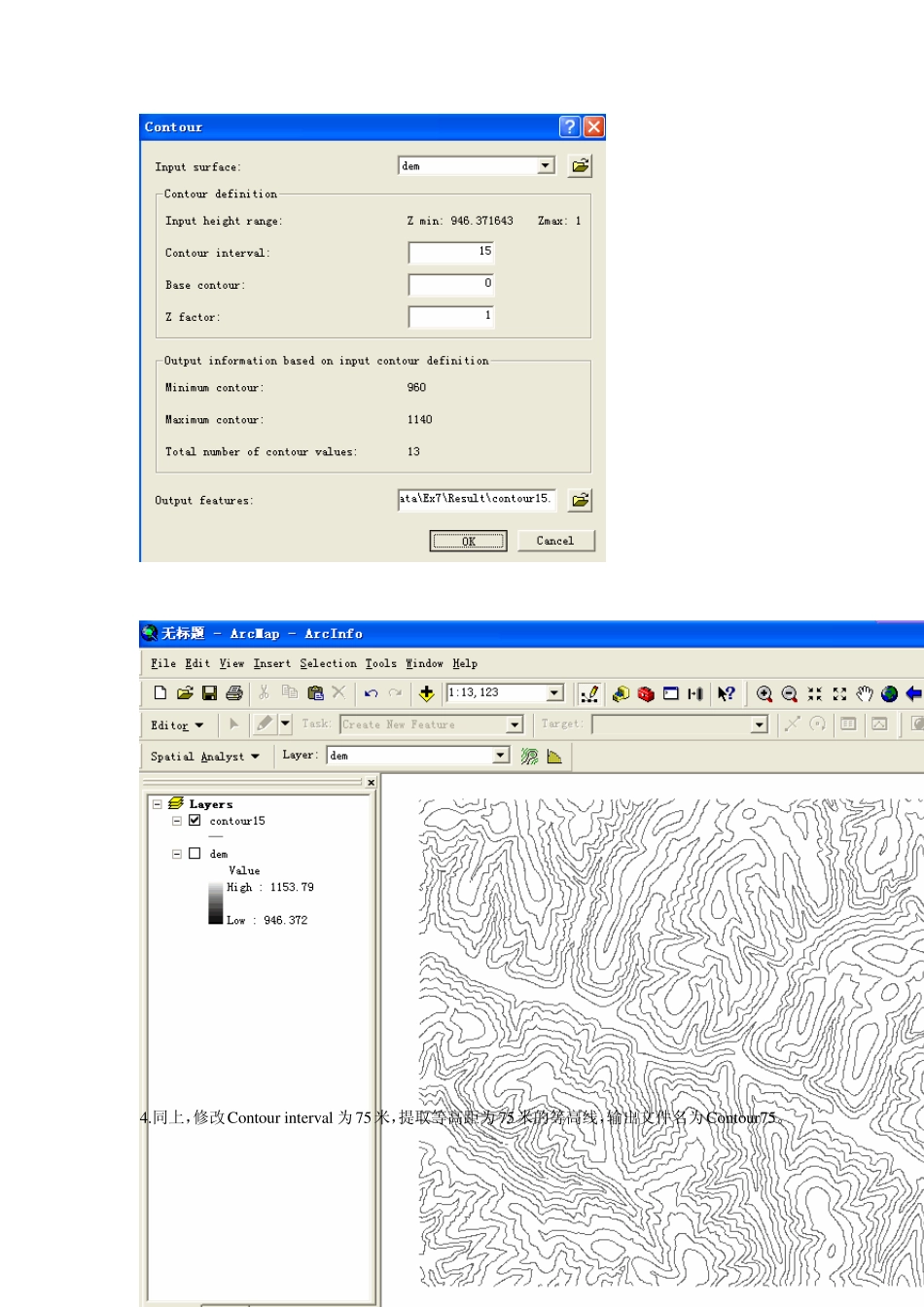

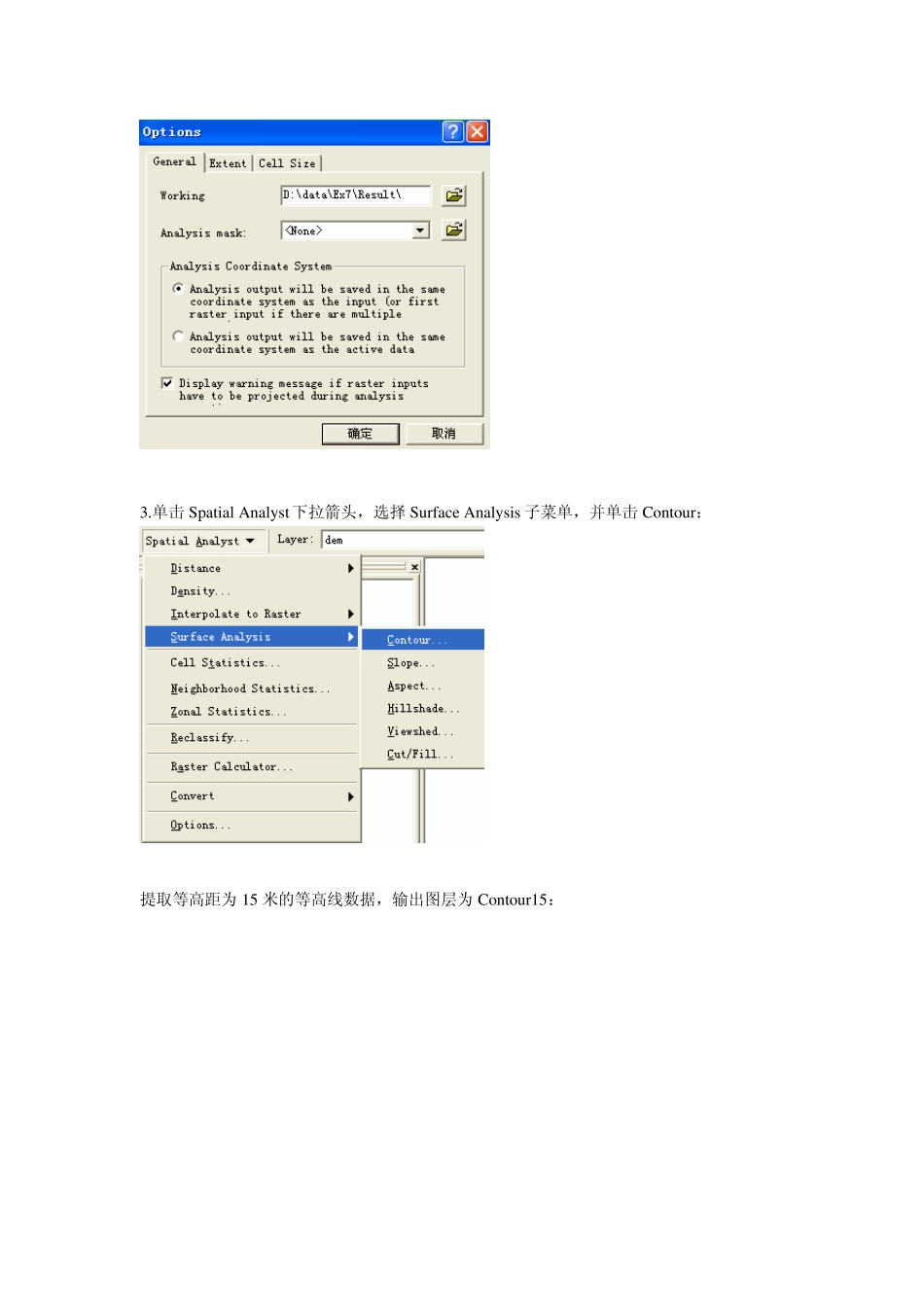

ArcGIS 实验操作（七） 山顶点的提取 数据：在data/Ex 7/文件下 ·DEM: 研究地区 DEM 数据。 ·Resu lt 文件夹存放结果数据，包括： contou r15.shp：15m 等高距的等高线图； contou r75.shp：75m 等高距的等高线图； hillshade：地形光照晕渲图； back：地形背景掩膜； Peak.shp：山顶点分布图； 要求：  应用栅格数据空间分析模块中的等高线提取功能，分别提取等高距为 15 米和75 米的等高线图，并按标准地形图绘制等高线方法绘制等高线，作为山顶点提取的地形背景  通过邻域分析和栅格计算器提取山顶点 操作步骤： 1.加载 Spatial Analy st 模块和 DEM 数据 2.设置工作环境： 3.单击Spatial Analy st 下拉箭头，选择 Su rface Analy sis 子菜单，并单击Contou r： 提取等高距为 15 米的等高线数据，输出图层为 Contou r15： 4.同上，修改Contou r interv al 为75米，提取等高距为75米的等高线，输出文件名为Contou r75。 修改图例颜色以区别等高线显示效果，单击contou r15 数据层线状图例，弹出sy mbol selector对话框，选择显示颜色为灰度60％（可任意选择），并点击ok。 5.选择Su rface Analy st 子菜单并单击Hillshade，设置输出文件名为Hillshade，其他参数取默认值，提取该地区光照晕渲图，作为等高线三维背景。 6.单击Spatial Analy st 下拉箭头，选择Raster Calcu lator，输入计算公式：Back = [DEM]>=0，单击ok。提取有效数据区域，作为等高线三维背景掩膜。 双击back 数据层，在弹出的属性对话框的 Display 属性页设置透明度为 60％，在 sy mbology属性框中设置其显示颜色为 Gray 50％，单击ok 7.按contou r75、contou r15、back、Hillshade 次序放置数据层，生成三维立体等高线图，如下： 8.单击Spatial Analy st 下拉箭头，选择Neighborhood Statistics，设置参数如下，单击ok，提取11×11 分析窗口最大值。 9.单击Spatial Analy st 下拉箭头，选择Raster Calcu lator，输入计算公式： SD = ([Max point] － [DEM]) ＝＝0，提取山顶点区域。 10.选择SD 数据层，单击 Spatial Analy st 下拉箭头，选择Reclassify ，设置如下: 11.选择RE_SD 数据层，单击Spatial Analy st 下拉箭头，选择Cov ert 子菜单并单击Raster to Featu res，参数设置如下，输出几何类型选择point，则可输出矢量山顶点数据peak。 符号化显示如下：
