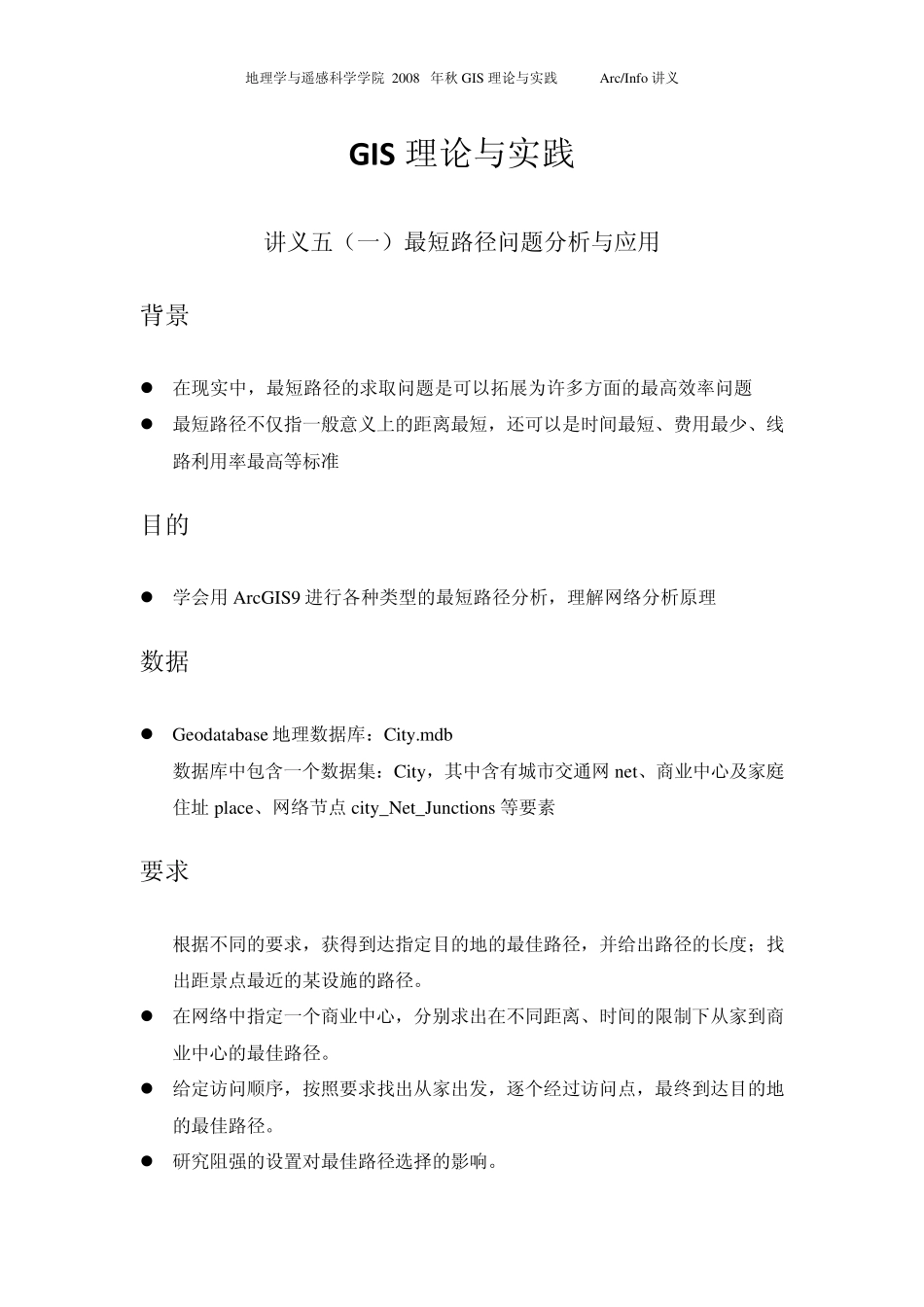

地理学与遥感科学学院 2008 年秋GIS 理论与实践 Arc/Info 讲义 GIS 理论与实践 讲义五（一）最短路径问题分析与应用 背景 z 在现实中，最短路径的求取问题是可以拓展为许多方面的最高效率问题 z 最短路径不仅指一般意义上的距离最短，还可以是时间最短、费用最少、线路利用率最高等标准 目的 z 学会用ArcGIS9 进行各种类型的最短路径分析，理解网络分析原理 数据 z Geodatabase 地理数据库：City .mdb 数据库中包含一个数据集：City ，其中含有城市交通网 net、商业中心及家庭住址 place、网络节点 city _Net_Ju nctions 等要素 要求 根据不同的要求，获得到达指定目的地的最佳路径，并给出路径的长度；找出距景点最近的某设施的路径。 z 在网络中指定一个商业中心，分别求出在不同距离、时间的限制下从家到商业中心的最佳路径。 z 给定访问顺序，按照要求找出从家出发，逐个经过访问点，最终到达目的地的最佳路径。 z 研究阻强的设置对最佳路径选择的影响。 地理学与遥感科学学院 2008 年秋GIS 理论与实践 Arc/Info 讲义 操作步骤 启动ArcMap，打开city 数据集，加载数据。对点状要素 place 符号化： 以 HOME 字段，1 值为家，0 值为商业中心 1 . 无权重最佳路径的生成 (1) 打开网络分析功能条（如下图所示）。 地理学与遥感科学学院 2008 年秋GIS 理论与实践 Arc/Info 讲义 (2) 在网络分析工具条上，选择旗标工具，将旗标放在“家”和想要去的“商业中心”点上。 (3) 选择Analysis| Options 命令，打开 Analysis Options 对话框，确认 Weights 和Weight Filter 标签项全部是 None，这种情况下进行的最短路径分析是完全按照这个网络自身的长短来确定。 (4) 在Track Task 文本框中选择Find path。单击 solve 按钮。显示最短路径，这条路径的总成本显示在状态栏中。 地理学与遥感科学学院 2008 年秋GIS 理论与实践 Arc/Info 讲义 注：这里的“Total cost：15”指的是从起点到目的地总共经过了 14 个网络节点，如果把两个网络节点当作一个街区的话，也就是指中间经过了 15 个街区。 2. 加权最佳路径的生成 (1) 在设施网络分析工具条上，选择旗标工具，将旗标放在“家”和想要去的“商业中心”点上。 (2) 选择 Analysis| Options 命令，打开 Analysis Options 对话框，进入 Weights 标签页，在边的权重（Edge weights）上，全部选...
