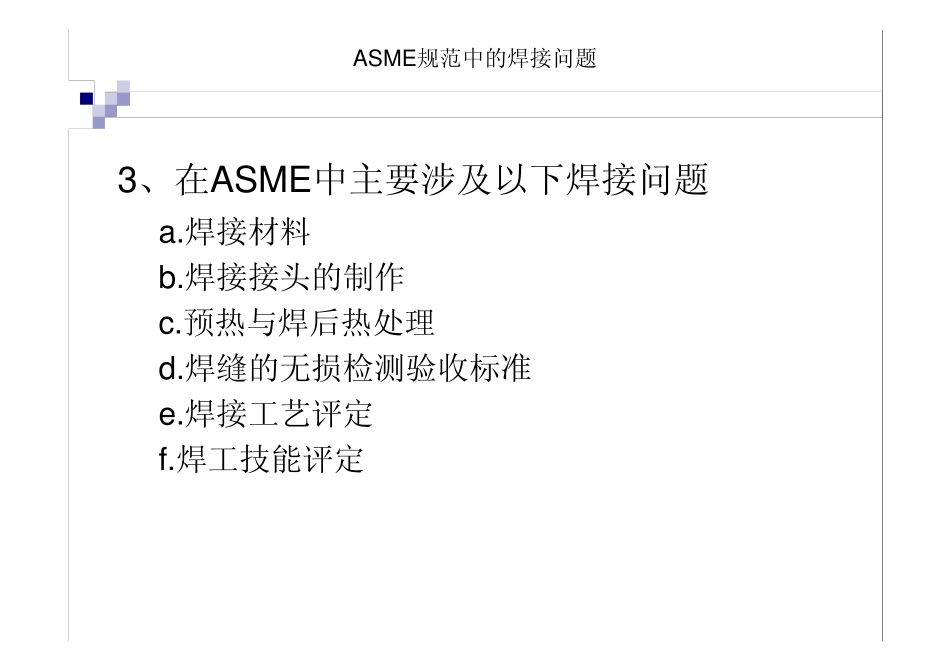

ASME规范中的焊接问题吴 祖 乾上 海 发 电 设 备 成 套 设 计 研 究 院二 OO八 年 十 二 月ASME规范中的焊接问题一、ASME规范与焊接1、有关焊接的内容分布在ASME以下各卷中第Ⅱ卷C篇焊接材料第Ⅲ卷第一册NC、ND二、三级部件中的焊接材料（NC2400），制造与安装（NC 4000），焊接评定（NC 4300）指导焊缝的施焊、检验与返修（NC 4400和NC 4600），验收（NC 5000），第Ⅸ焊接和钎接评定2、常用的焊接方法在ASME BPVC各卷中，常用的焊接方法主要有：SMAW焊接电弧焊GTAW钨极隋性气体保护焊GMAW熔化极隋性气体保护焊PAW等离子弧焊SAW埋弧焊ESW电渣焊FCAW药芯焊丝弧焊OFW氧——燃气焊ASME规范中的焊接问题3、在ASME中主要涉及以下焊接问题a.焊接材料b.焊接接头的制作c.预热与焊后热处理d.焊缝的无损检测验收标准e.焊接工艺评定f.焊工技能评定ASME规范中的焊接问题二、焊接材料1、焊接材料的通用要求a. 符合ASME/AWS第II卷C篇焊接材料标准常用的有：SFA5.1碳钢药皮焊条SFA5.4奥氏体— — 铁素体不锈钢药皮焊条SFA5.5低合金钢药皮焊条SFA5.9奥氏体— — 铁素体不锈钢光焊丝和填充丝SFA5.11镍基合金药皮焊条SFA5.14镍基合金气保焊丝SFA5.18碳钢气保焊丝SFA5.20碳钢药芯焊丝SFA5.23低合金钢埋弧焊丝ASME规范中的焊接问题b.从焊接材料厂应索取下述资料①焊接工艺参数②ASME/AWS标准③其他标准，如ISO、EN等标准④焊后(AW)状态或焊后热处理（PWHT）状态的力学性能（抗拉强度、落锤试验、Cv试验）⑤试件焊接时的预热温度和层间温度⑥PWHT的温度范围、保温时间和最大冷却速率⑦焊缝的化学元素分析⑧对不锈钢焊缝要求δ-铁素体含量ASME规范中的焊接问题2、焊接材料的验收要求a.焊丝碳钢、低合金钢和镍基合金焊丝：化学分析奥氏体— 铁素体不锈钢TIG焊丝：化学分析和δ-铁素体测定（316钢不需测量）b.无稀释熔敷金属碳钢、低合金钢和镍基合金焊条：化学分析、常温和设计温度拉伸。碳钢或低合金钢还要求0℃和/或－20℃ Cv。奥氏体— 铁素体不锈钢焊条：化学分析，δ-铁素体测定、晶间腐蚀、常温拉伸、设计温度拉伸、（常温Cv）。碳钢或低合金钢气保护实心焊丝*：化学分析、常温和设计温度拉伸、0℃和/或－20℃ Cv。ASME规范中的焊接问题碳钢或低合金钢埋弧焊焊丝— 焊剂组合：化学分析、常温拉伸、0℃和/或－20℃Cv。碳钢或低合金钢药芯焊丝：化学分析、常温和设计温度拉伸、0℃和／或－20℃Cv。奥氏体— 铁素体不锈钢气保焊实...
