ASME第V卷《无损检测》

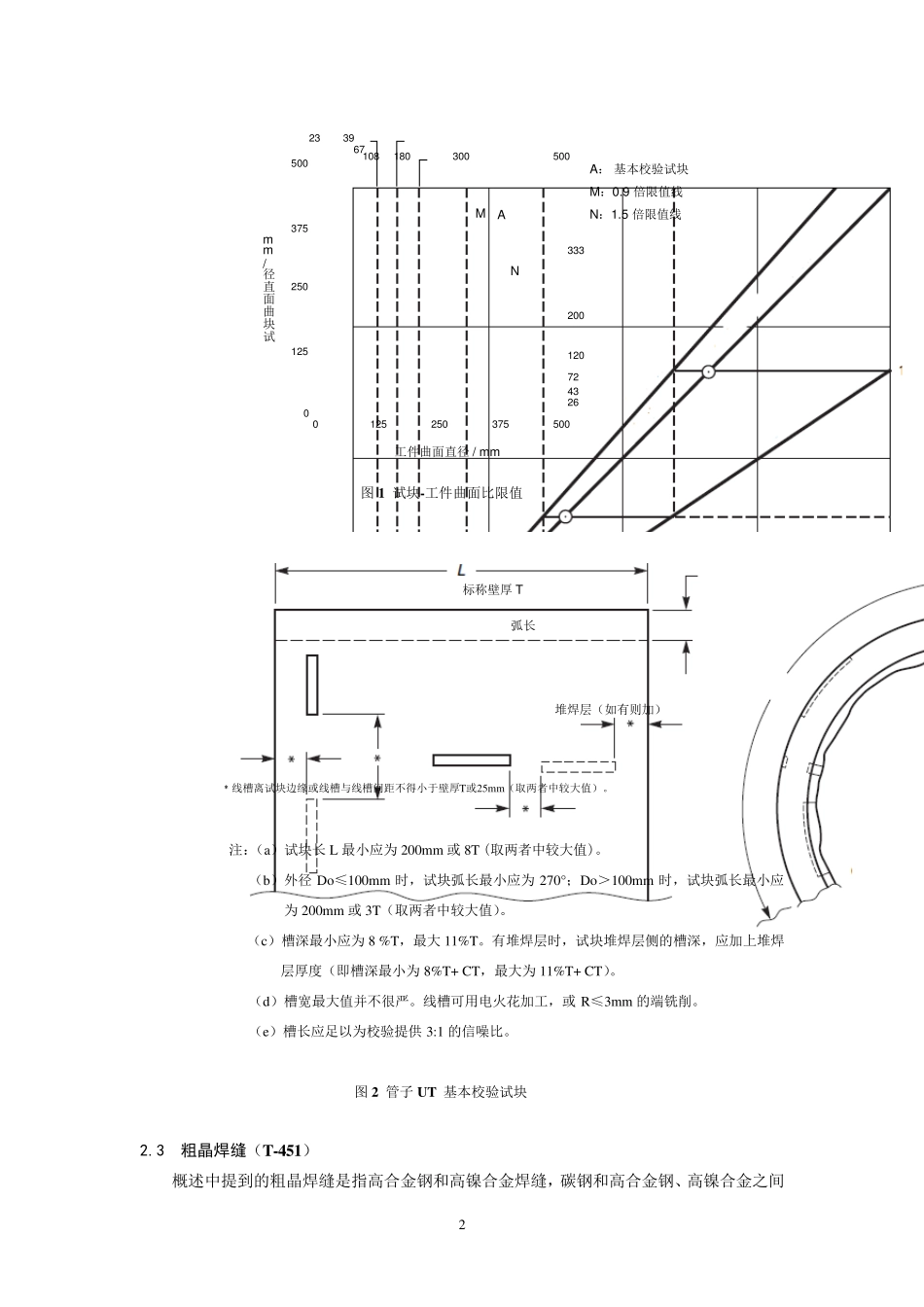

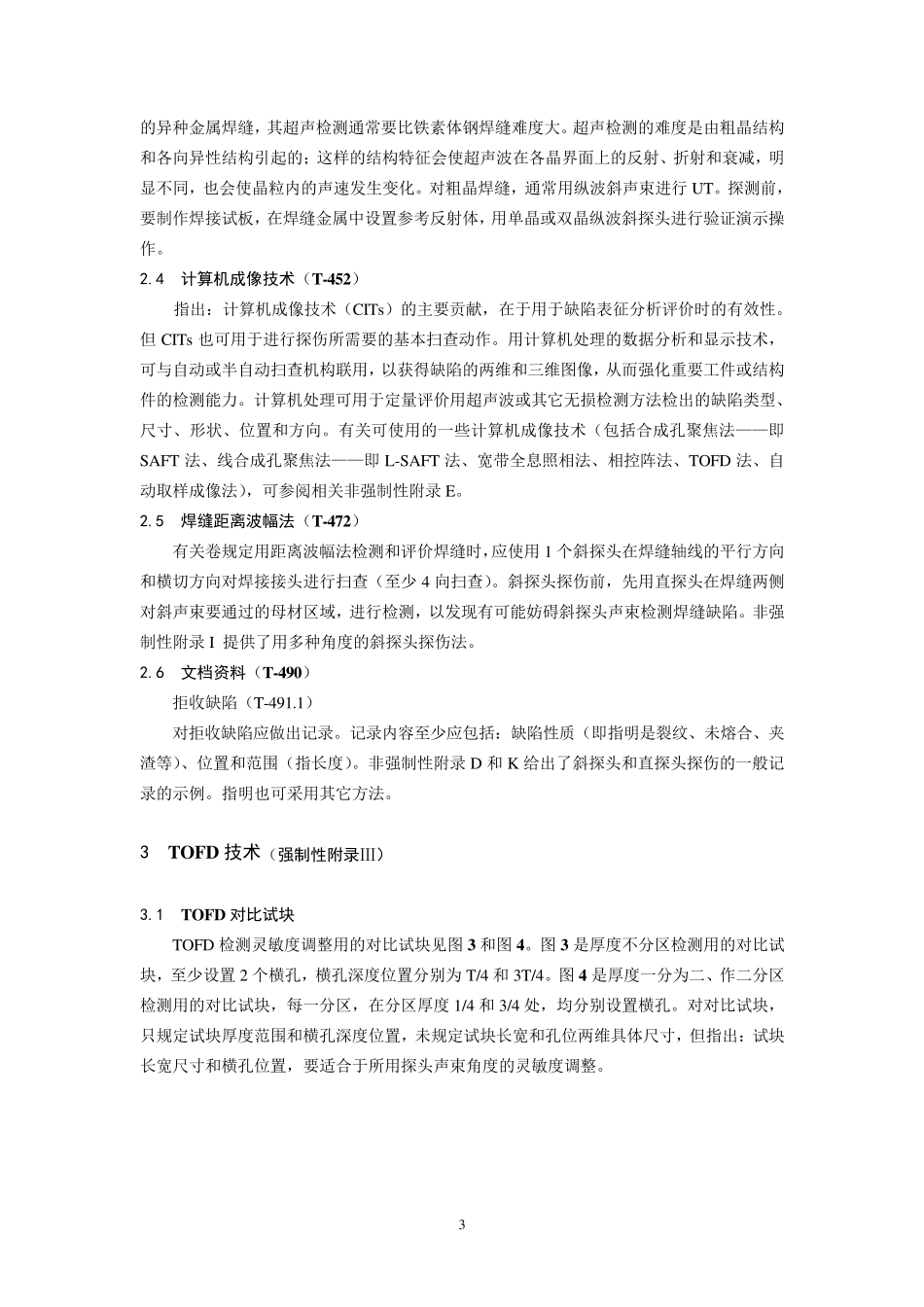

1 ASME 2010 第V 卷《无损检测》新内容 美国机械工程师学会（ASME）于 2010 年 7 月 1 日发布的最新版 ASME 第 V 卷《无损检测》，增添的新内容大多是围绕焊缝超声检测（UT）展开的，可见 UT 方法中隐含着大量鲜活的科技新信息新技能，无一不与当今高速发展的计算机技术息息相关。充分熟悉新版新内容，熟练掌握新技能新要求，为承压设备制造质量提供安全可靠和高效的检测数据，是当今无损检测人员与时俱进，接受时代挑战的重要使命。以下先介绍新版 ASME 有关承压设备无损检测的一般新内容，而后重点介绍有关超声检测新技术的新规定新要求。 1 一般要求（第一章） 检测结果评定（T-180） 指出：ASME 第 V 卷中各种无损检测方法所提供的验收标准，应符合相关卷的要求，并优先采用相关卷的规定。 2 焊缝超声检测（第四章） 2.1 概述（T-420） 指出：本章“焊缝超声检测方法”要求应与第 V 卷第一章“一般要求”并驾齐驱，这是指以下四方面的内容： （1）粗晶焊缝 UT 的特殊要求，按 T-451。 （2）计算机成像技术（简称 CITs）的特殊要求，按 T-452。 （3）TOFD（超声衍射时差）技术，按本章强制性附录Ⅲ。 （4）相控阵手工光栅式扫查技术，按本章强制性附录Ⅳ。 2.2 试块曲率（T-434.1.7） 有三点要求： （1）工件直径 D＞500mm 时，可用平面状基本校验试块。 （2）工件直径 D≤500mm 时，应使用曲面试块。一个曲面试块可用于检测 0.9-1.5 倍直径的范围。例如，D = 200mm 的曲面试块，可用于校验D=180-300mm 的曲面范围。D=24-500mm 的曲面范围，则需 6 种曲面试块（见图 1）。 （3）管子校验试块：检测管焊缝时，基本校验试块的结构和反射体应按图 2；曲率要求与上述（2）同。试块尺寸与反射体位置应适合于所用斜探头校验。 2 50037525012500125250375500333200120724326233967108180300500工件曲面直径/ m m试块曲面直径/ mmAMNA：基本校验试块M：0.9 倍限值线N：1.5 倍限值线 图1 试块-工件曲面比限值 弧长标称壁厚T堆焊层（如有则加）﹡线槽离试块边缘或线槽与线槽间距不得小于壁厚T或25mm（取两者中较大值）。 注：（a）试块长L 最小应为200mm 或8T (取两者中较大值)。 （b）外径Do≤100mm 时，试块弧长最小应为270°；Do＞100mm 时，试块弧长最小应为200mm 或3T（取两者中较大值）。 （c）槽深最小应为8 %T，最大11%T。有堆焊层时，试块堆焊层侧的槽深，...
