Aspen模拟软件使用指南

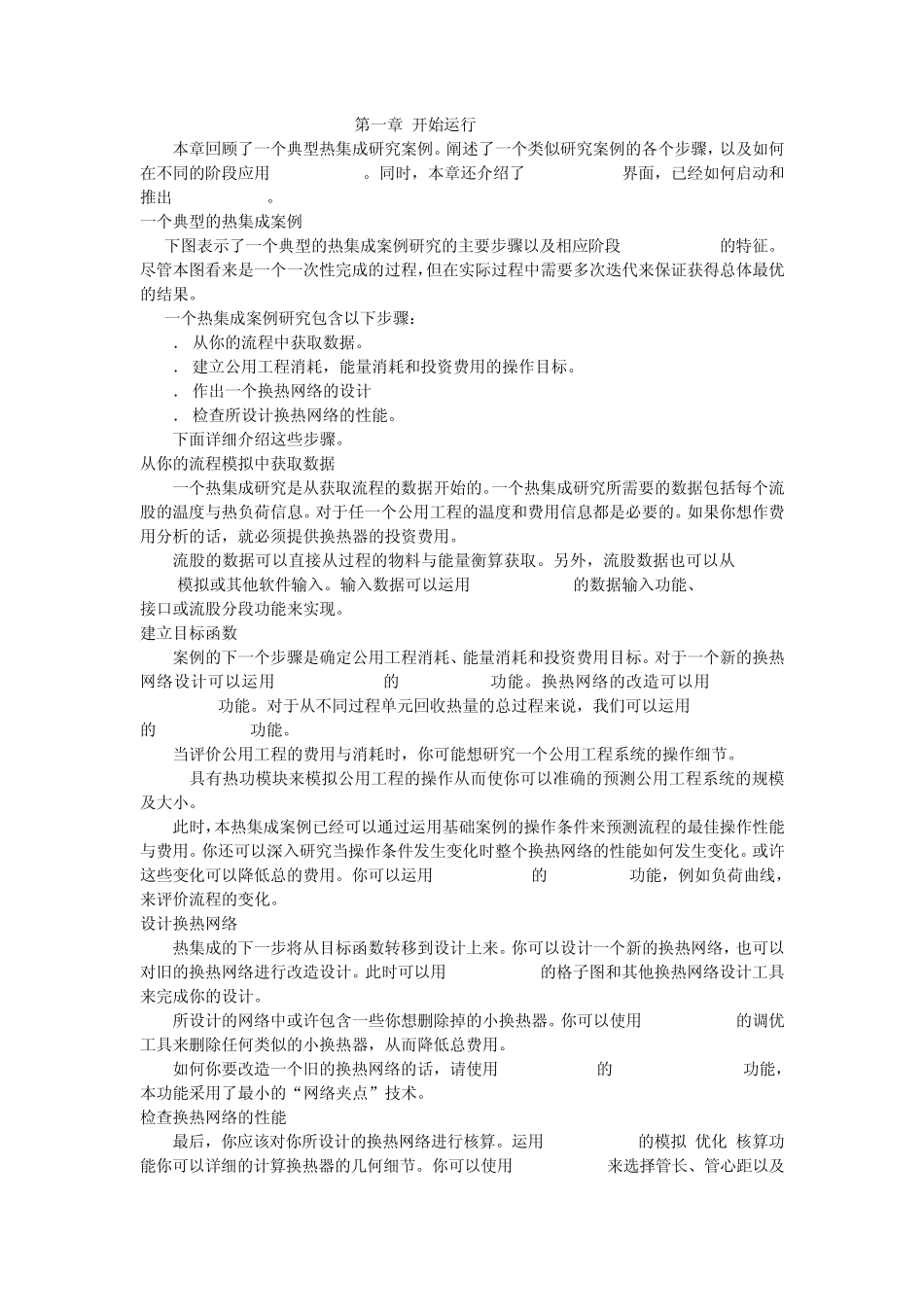

第一章 开始运行 Aspen Pinch 本章回顾了一个典型热集成研究案例。阐述了一个类似研究案例的各个步骤，以及如何在不同的阶段应用 Aspen Pinch。同时，本章还介绍了 Aspen Pinch界面，已经如何启动和推出 Aspen Pinch。 一个典型的热集成案例 下图表示了一个典型的热集成案例研究的主要步骤以及相应阶段 Aspen Pinch的特征。尽管本图看来是一个一次性完成的过程，但在实际过程中需要多次迭代来保证获得总体最优的结果。 一个热集成案例研究包含以下步骤： 1． 从你的流程中获取数据。 2． 建立公用工程消耗，能量消耗和投资费用的操作目标。 3． 作出一个换热网络的设计 4． 检查所设计换热网络的性能。 下面详细介绍这些步骤。 从你的流程模拟中获取数据 一个热集成研究是从获取流程的数据开始的。一个热集成研究所需要的数据包括每个流股的温度与热负荷信息。对于任一个公用工程的温度和费用信息都是必要的。如果你想作费用分析的话，就必须提供换热器的投资费用。 流股的数据可以直接从过程的物料与能量衡算获取。另外，流股数据也可以从 Aspen Plus模拟或其他软件输入。输入数据可以运用 Aspen Pinch 的数据输入功能、Aspen Plus接口或流股分段功能来实现。 建立目标函数 案例的下一个步骤是确定公用工程消耗、能量消耗和投资费用目标。对于一个新的换热网络设计可以运用 Aspen Pinch的 targeting 功能。换热网络的改造可以用 retrofit targeting功能。对于从不同过程单元回收热量的总过程来说，我们可以运用 Aspen Pinch的 total site 功能。 当评价公用工程的费用与消耗时，你可能想研究一个公用工程系统的操作细节。Aspen Pinch具有热功模块来模拟公用工程的操作从而使你可以准确的预测公用工程系统的规模及大小。 此时，本热集成案例已经可以通过运用基础案例的操作条件来预测流程的最佳操作性能与费用。你还可以深入研究当操作条件发生变化时整个换热网络的性能如何发生变化。或许这些变化可以降低总的费用。你可以运用 Aspen Pinch的 targeting功能，例如负荷曲线，来评价流程的变化。 设计换热网络 热集成的下一步将从目标函数转移到设计上来。你可以设计一个新的换热网络，也可以对旧的换热网络进行改造设计。此时可以用 Aspen Pinch的格子图和其他换热网络设计工具来完成你的设计。 所设计的网络中或许包含一些你想删除掉的小换热器。你可以使用 Aspen Pinch的调优工具来...
