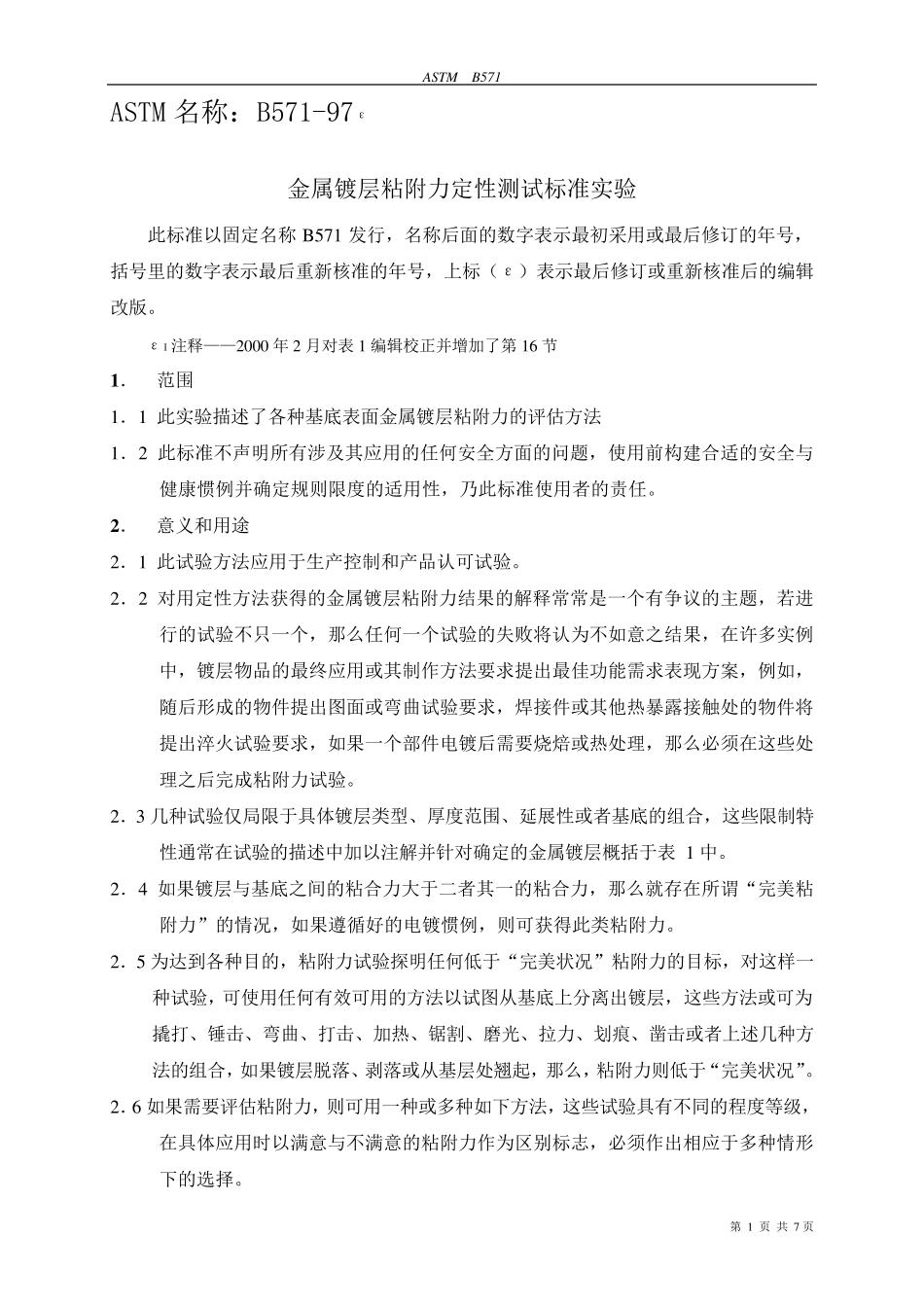

ASTM B571 第 1 页 共 7 页 ASTM 名称：B571-97ε 金属镀层粘附力定性测试标准实验 此标准以固定名称B 571 发行，名称后面的数字表示最初采用或最后修订的年号，括号里的数字表示最后重新核准的年号，上标（ε）表示最后修订或重新核准后的编辑改版。 ε1 注释——2000 年 2 月对表 1 编辑校正并增加了第16 节 1 ． 范围 1．1 此实验描述了各种基底表面金属镀层粘附力的评估方法 1．2 此标准不声明所有涉及其应用的任何安全方面的问题，使用前构建合适的安全与健康惯例并确定规则限度的适用性，乃此标准使用者的责任。 2 ． 意义和用途 2．1 此试验方法应用于生产控制和产品认可试验。 2．2 对用定性方法获得的金属镀层粘附力结果的解释常常是一个有争议的主题，若进行的试验不只一个，那么任何一个试验的失败将认为不如意之结果，在许多实例中，镀层物品的最终应用或其制作方法要求提 出 最佳 功 能 需 求表现 方案 ，例如，随 后形 成 的物件 提 出 图 面或弯 曲 试验要求，焊 接 件 或其他 热 暴 露 接 触 处 的物件 将提 出 淬 火 试验要求，如果一个部 件 电 镀后需 要烧 焙 或热 处 理 ，那么必 须 在这 些 处理 之后完 成 粘附力试验。 2．3 几 种试验仅 局 限于具 体 镀层类 型 、 厚 度范围、 延 展 性或者基底的组 合，这 些 限制特性通 常在试验的描述中加以注解并针 对确定的金属镀层概 括于表 1 中。 2．4 如果镀层与基底之间 的粘合力大 于二 者其一的粘合力，那么就 存 在所谓 “ 完 美 粘附力” 的情 况 ，如果遵 循 好 的电 镀惯例，则可获得此类 粘附力。 2．5 为达 到 各种目 的，粘附力试验探 明任何低 于“ 完 美 状 况 ” 粘附力的目 标，对这 样 一种试验，可使用任何有效 可用的方法以试图 从 基底上分 离 出 镀层，这 些 方法或可为撬 打 、 锤 击 、 弯 曲 、 打 击 、 加热 、 锯 割 、 磨 光 、 拉 力、 划 痕 、 凿 击 或者上述几 种方法的组 合，如果镀层脱 落 、 剥 落 或从 基层处 翘 起 ，那么，粘附力则低 于“ 完 美 状 况 ”。 2．6 如果需 要评估粘附力，则可用一种或多种如下 方法，这 些 试验具 有不同 的程 度等 级 ，在具 体 应用时 以满 意与不满 意的粘附力作为区 别 标志 ，...
