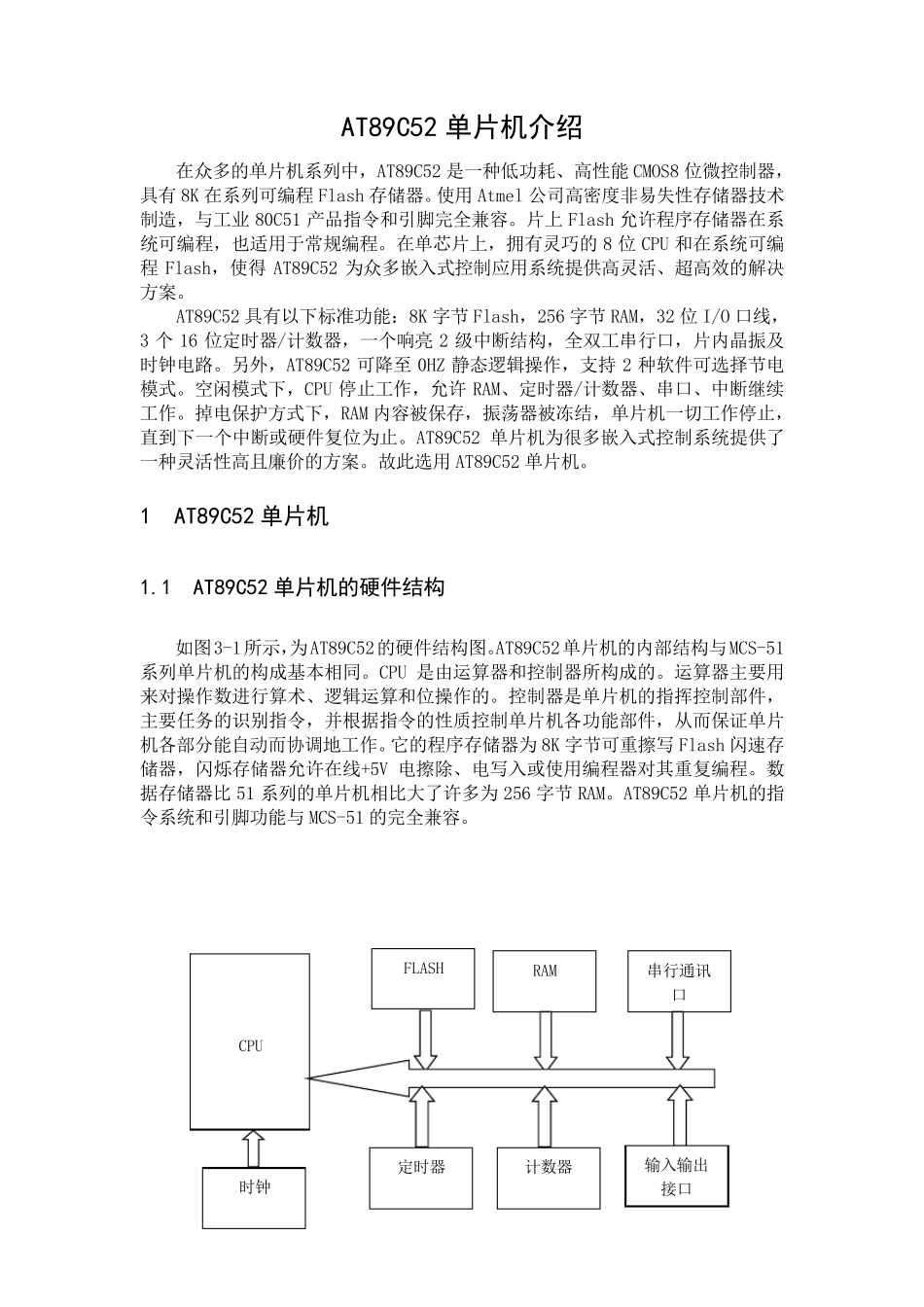

AT89C52 单片机介绍 在众多的单片机系列中，AT89C52 是一种低功耗、高性能 CMOS8 位微控制器，具有 8K 在系列可编程 Flash 存储器。使用 Atmel 公司高密度非易失性存储器技术制造，与工业 80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，也适用于常规编程。在单芯片上，拥有灵巧的8 位 CPU 和在系统可编程 Flash，使得 AT89C52 为众多嵌入式控制应用系统提供高灵活、超高效的解决方案。 AT89C52 具有以下标准功能：8K 字节 Flash，256 字节 RAM，32 位 I/O 口线，3 个 16 位定时器/计数器，一个响亮 2 级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89C52 可降至 0HZ 静态逻辑操作，支持2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。AT89C52 单片机为很多嵌入式控制系统提供了一种灵活性高且廉价的方案。故此 选用 AT89C52 单片机。 1 AT89C52 单片机 1.1 AT89C52 单片机的硬件结构 如 图 3-1所 示 ，为AT89C52的硬件结构图 。AT89C52单片机的内部 结构与MCS-51系列单片机的构成 基 本 相 同 。CPU 是由 运 算 器和控制器所 构成 的。运 算 器主 要 用来 对 操作数进 行算 术、逻辑运 算 和位操作的。控制器是单片机的指挥 控制部 件，主 要 任 务 的识 别 指令，并 根 据 指令的性质 控制单片机各 功能部 件，从 而 保证 单片机各 部 分 能自 动 而 协 调 地 工作。它 的程序存储器为 8K 字节可重 擦 写 Flash 闪 速 存储器，闪 烁 存储器允许在线+5V 电擦 除 、电写 入或使用编程器对 其 重 复编程。数据 存储器比 51 系列的单片机相 比 大 了许多为 256 字节 RAM。AT89C52 单片机的指令系统和引脚功能与 MCS-51 的完全兼容。 CPU 串行通 讯口 RAM 输 入输 出接 口 计数器 定时器 时钟 FLASH 图 3-1 单片机89C52 结构框图 1.2 主要性能参数 • 8K 字节可重擦写Flash 闪速存储器 • 1000 次可擦写周期 • 全静态操作：0Hz-24MHz • 三级加密程序存储器 • 256×8 字节内部RAM • 32 个可编程I/O 口线 • 3 个16 位定时/计数器 • 8 个中断源 • 可编程串行U...
