Atmega16熔丝位定义

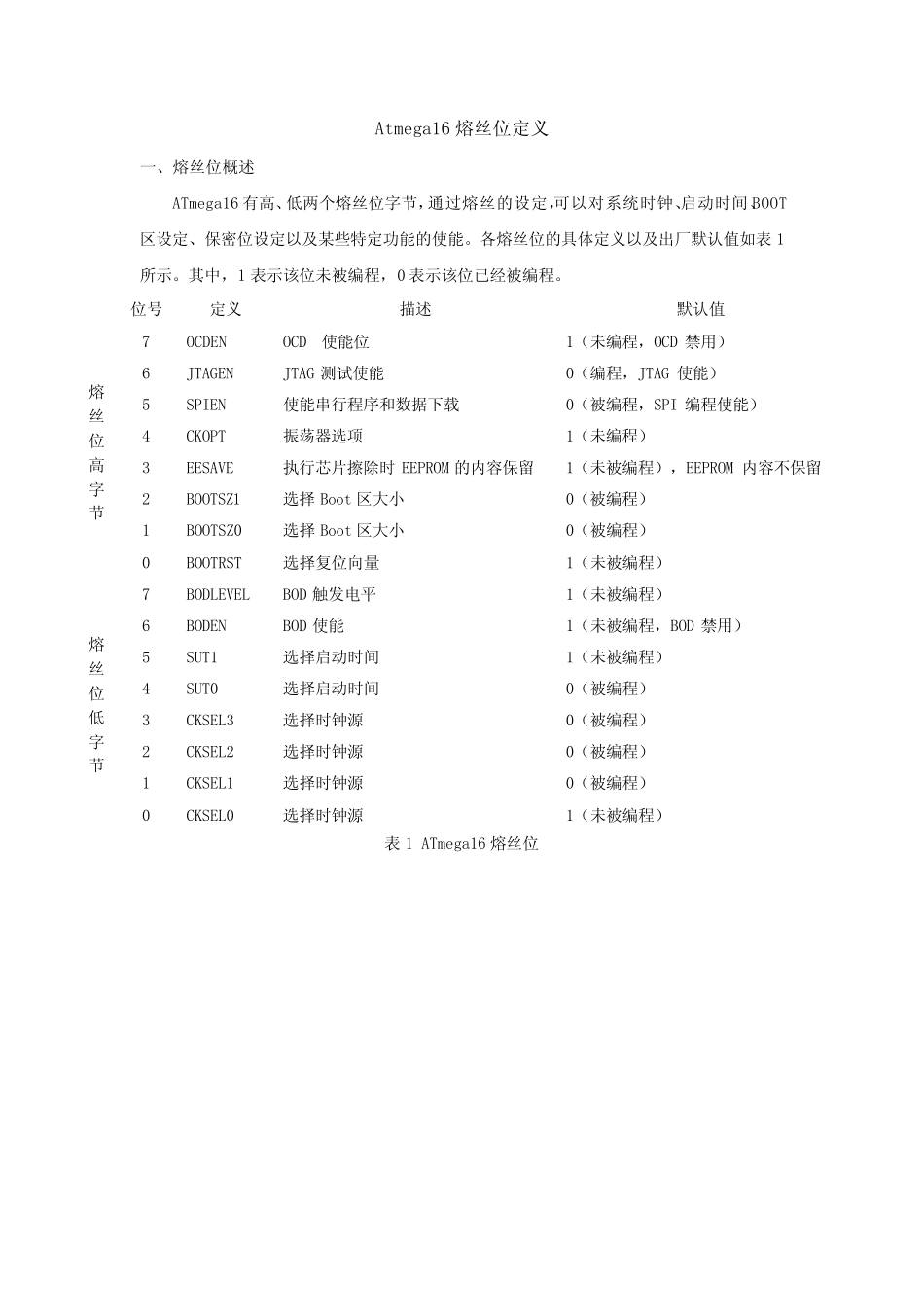

Atmega16熔丝位定义_第1页
1/6
Atmega16熔丝位定义_第2页
2/6

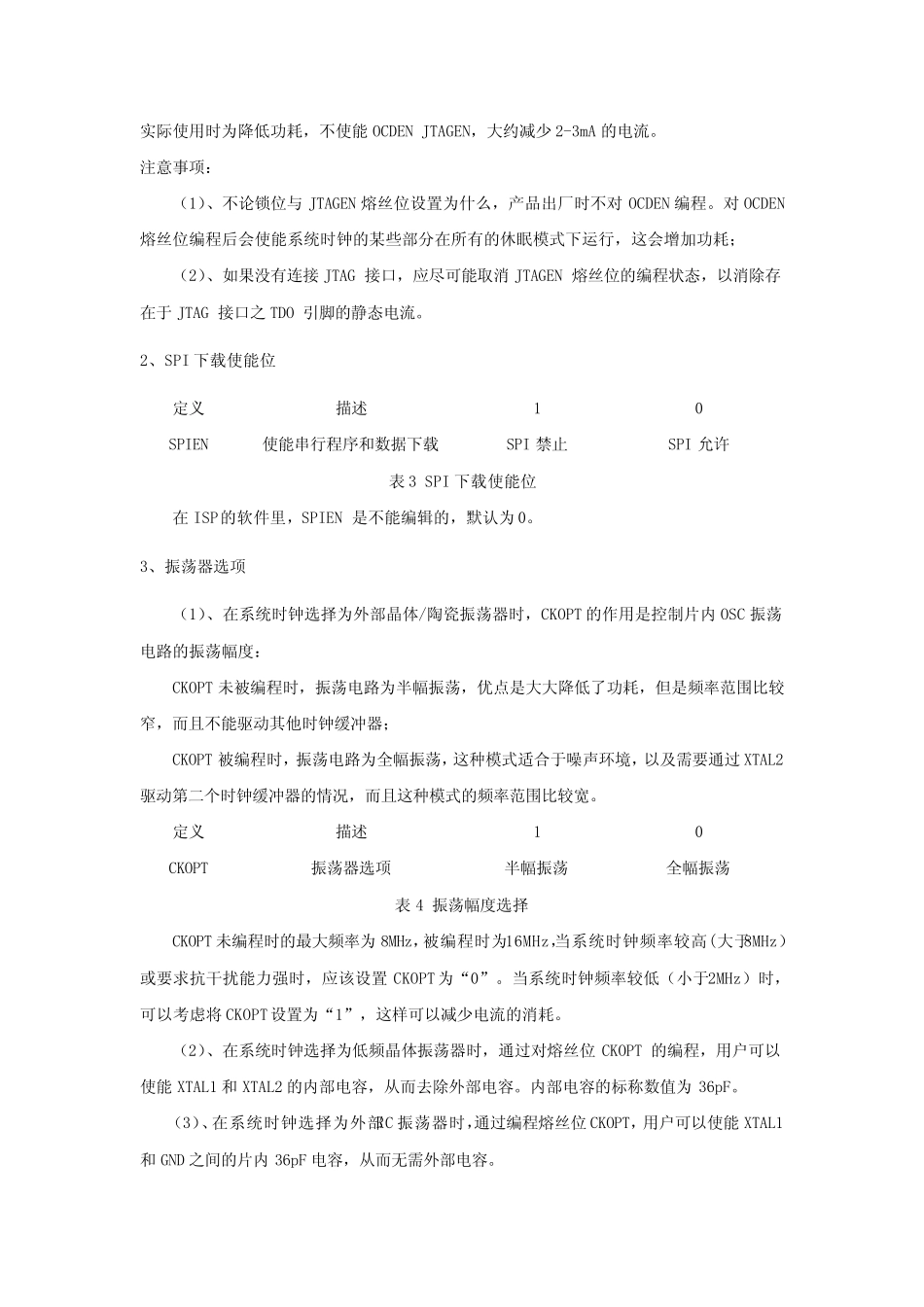

Atmega16熔丝位定义_第3页
3/6
Atmega16 熔丝位定义一、熔丝位概述ATmega16 有高、低两个熔丝位字节,通过熔丝的设定,可以对系统时钟、启动时间、BOOT区设定、保密位设定以及某些特定功能的使能。各熔丝位的具体定义以及出厂默认值如表 1所示。其中,1 表示该位未被编程,0 表示该位已经被编程。表 1 ATmega16 熔丝位位号定义描述默认值熔丝位高字节7OCDENOCD使能位1(未编程,OCD 禁用)6JTAGENJTAG 测试使能0(编程,JTAG 使能)5SPIEN使能串行程序和数据下载0(被编程,SPI 编程使能)4CKOPT振荡器选项1(未编程)3EESAVE执行芯片擦除时 EEPROM 的内容保留1(未被编程),EEPROM 内容不保留2BOOTSZ1选择 Boot 区大小0(被编程)1BOOTSZ0选择 Boot 区大小0(被编程)0BOOTRST选择复位向量1(未被编程)熔丝位低字节7BODLEVELBOD 触发电平1(未被编程)6BODENBOD 使能1(未被编程,BOD 禁用)5SUT1选择启动时间1(未被编程)4SUT0选择启动时间0(被编程)3CKSEL3选择时钟源0(被编程)2CKSEL2选择时钟源0(被编程)1CKSEL1选择时钟源0(被编程)0CKSEL0选择时钟源1(未被编程)图1 AVR_fighter 熔丝位默认值二、熔丝位详解1、JTAG 和 OCD 使能位表 2 JTAG和 OCD使能OCDEN为 OCD 片上调试系统使能位,默认为 1,必须对 JTAGEN 熔丝位进行编程才能 使能 JTAG 测试访问端口。此外还必须保持所有的锁定位处于非锁定状态,才能真正使片上调试系统工作。 作为片上调试系统的安全特性,在设置了 LB1 或 LB2 任一个锁定位时片上调试系统被禁止。否则,片上调试系统就会给安全器件留下后门。在 JTAG 调试时,使能 OCDEN、JTAGEN 两位,并保持所有的锁定位处于非锁定状态;在定义描述10OCDEN片上调试使能位OCD 禁止OCD 允许JTAGENJTAG 测试使能位JTAG 禁止JTAG 允许实 际 使 用 时 为 降 低 功 耗 , 不 使 能 OCDEN JTAGEN, 大 约 减 少 2-3mA 的 电 流 。注 意 事 项 :( 1)、 不 论 锁 位 与JTAGEN 熔 丝 位 设 置 为 什 么 , 产 品 出 厂 时 不 对OCDEN 编 程 。 对 OCDEN熔 丝 位 编 程 后 会 使 能 系 统 时 钟 的 某 些 部 分 在 所 有 的 休 眠 模 式 下 运 行 , 这 会 增 加 功 耗 ;( 2)、 如 果 没 有 连 接 JTAG 接 口 , 应 尽 可 能 取 消JTAGEN 熔 丝 位 的 编 程 状 态 , 以 消...
