1 AutoCAD 三维实例教程：旋转面、拉伸面及渲染中灯光的设置 本集主要内容：通过画两个托盘以学习旋转面和拉伸面渲染中灯光的设置基本方法 先看看最终效果： 一、两个托盘的建模： 圆角托盘 1、画如图截面，可用多段线或提取面域

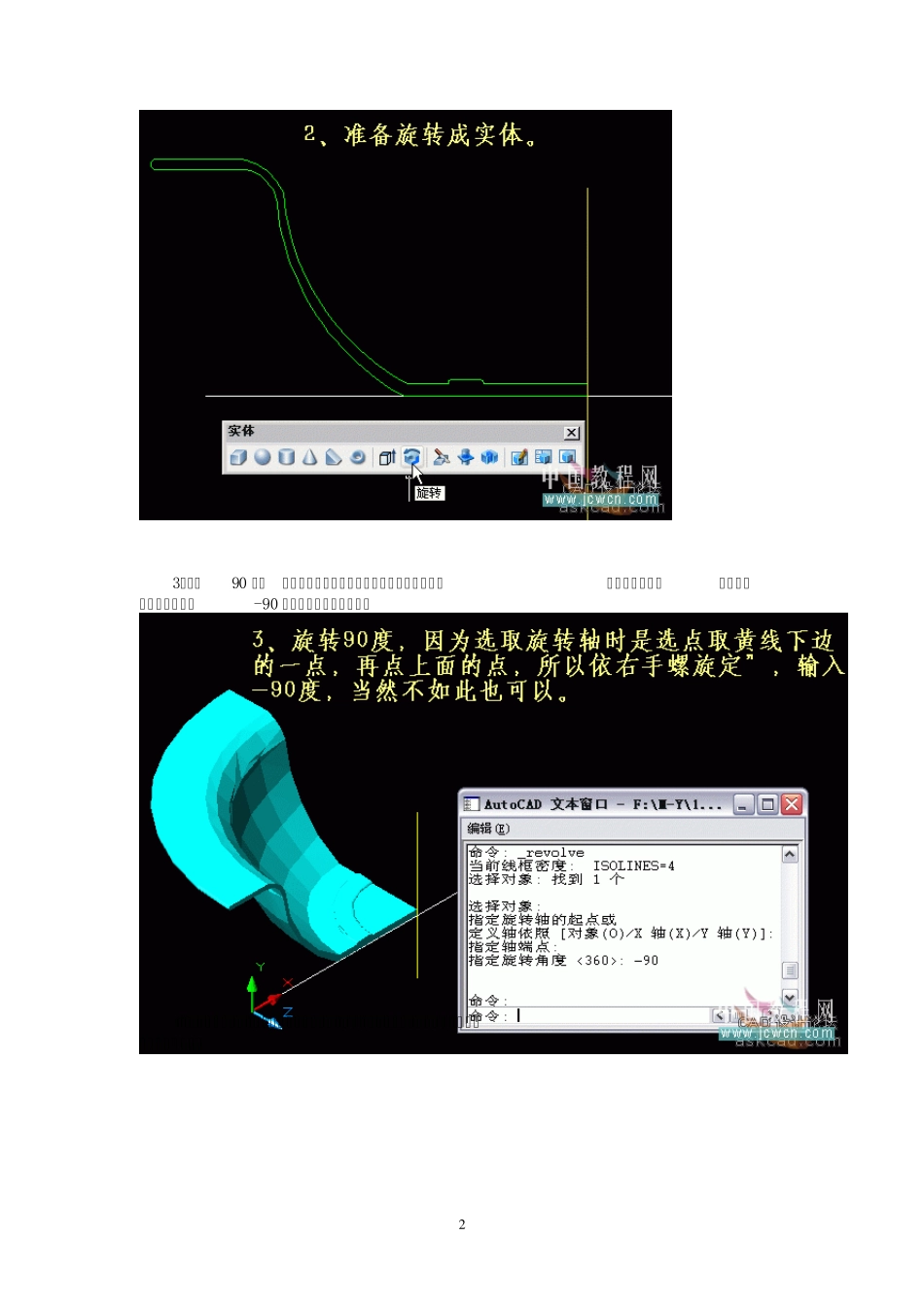

2、准备旋转成实体
2 3、旋转90 度，因为选取旋转轴时是选点取黄线下边的一点，再点上面的点，所以依右手螺旋定，输入-90 度，当然不如此也可以

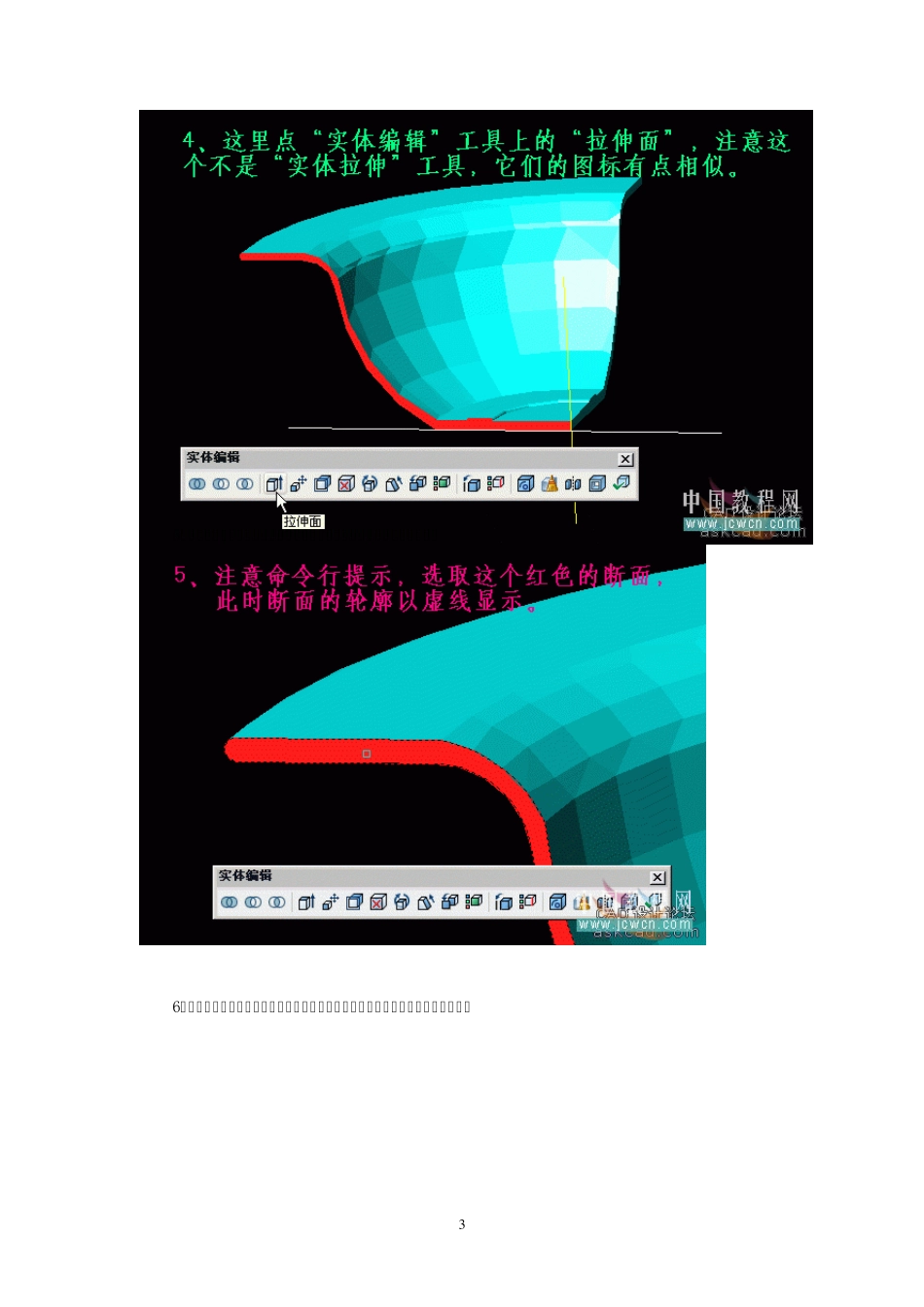

4、这里点“实体编辑”工具上的“拉伸面”，注意这个不是“实体拉伸”工具，它们的图标有点相似
3 5、注意命令行提示，选取这个红色的断面，此时断面的轮廓以虚线显示
6、然后输入拉伸高度，可直接输入数据，或拾取两点作为长度
得到如图的结果
4 7、同样的方法来对这个端面进行“拉伸面”
8、如图所示
5 9、从俯视图中可以看到这样就完成了一个托盘的四分之一
10、感觉有一边短了点，可同上的方法进行“拉伸面”
6 11、从俯视图中进行“镜像”
说明：镜像这个工具就是得到左右对称的图形，通常不在轴测图进行操作
12、镜像时要求输入“镜像轴”，拾取图中边缘上垂直的任意两点
13、如图结果
7 14、同样的方法，进行水平镜像
15、也就是说，凡是对称的图形通常只制作构成对称的某一部分，最后镜像而成
8 16、把这四块进行“并集”
17、并集时可以直接如图框选
注：虽然框选时会把一些平面线条选上，但这个没有影响的，因为CAD 中的布尔运算只能是“实体-实体”和“面域-面域”两种模式，系统会自动排除无关对象的
9 18、在三维操作中，经常需要改换颜色以醒目清楚
19、如图，一个圆角的托盘就画好了
1 0 方角托盘 1、下面制作一个方角托盘，在前面的第一步时，对截面进行实体拉伸
2、如图所示结果
1 1 3、点“实体编辑”工具上的“旋转面”，具体方法参见上集
4、红线为旋转轴，
