AutoCAD二次开发

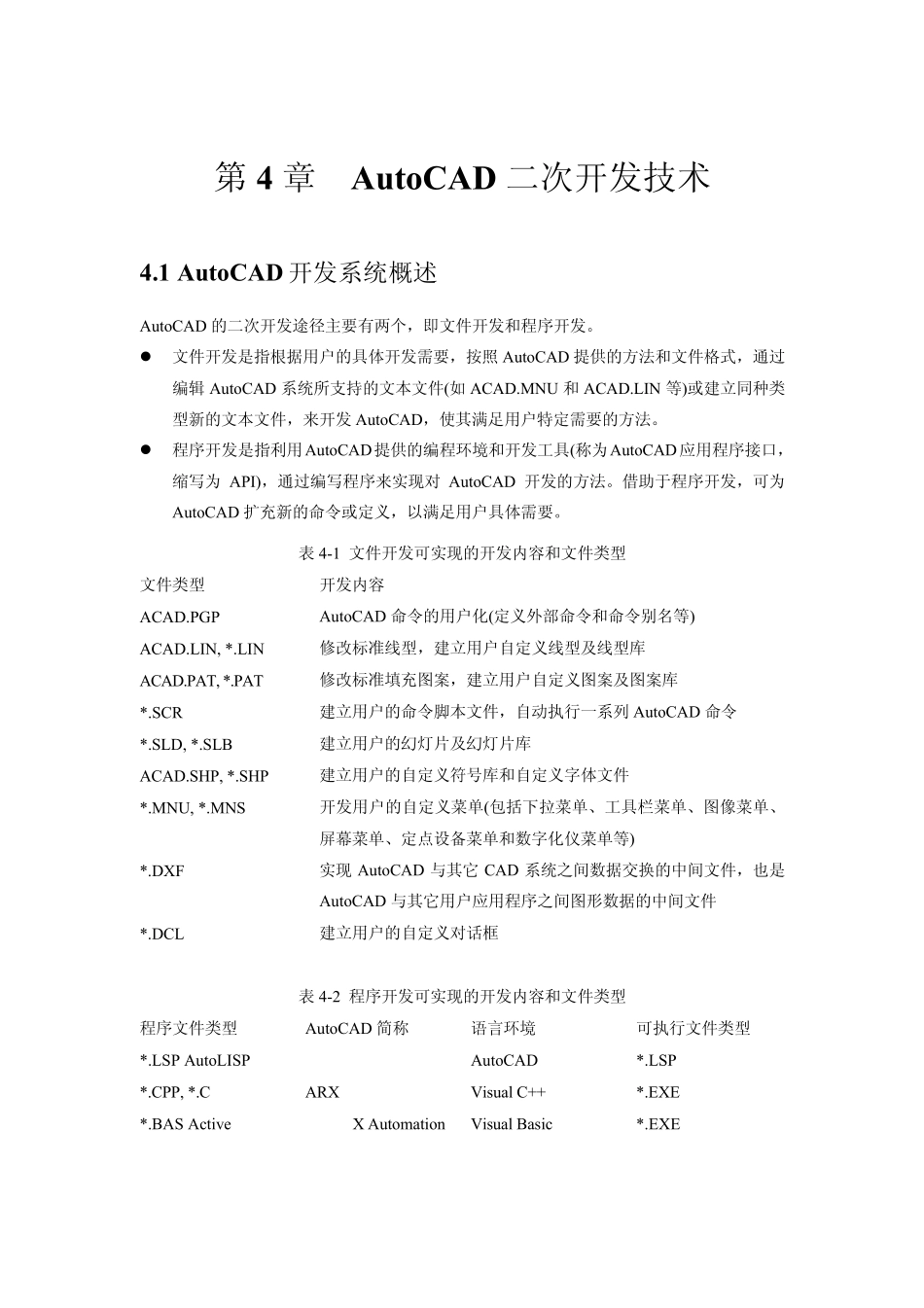

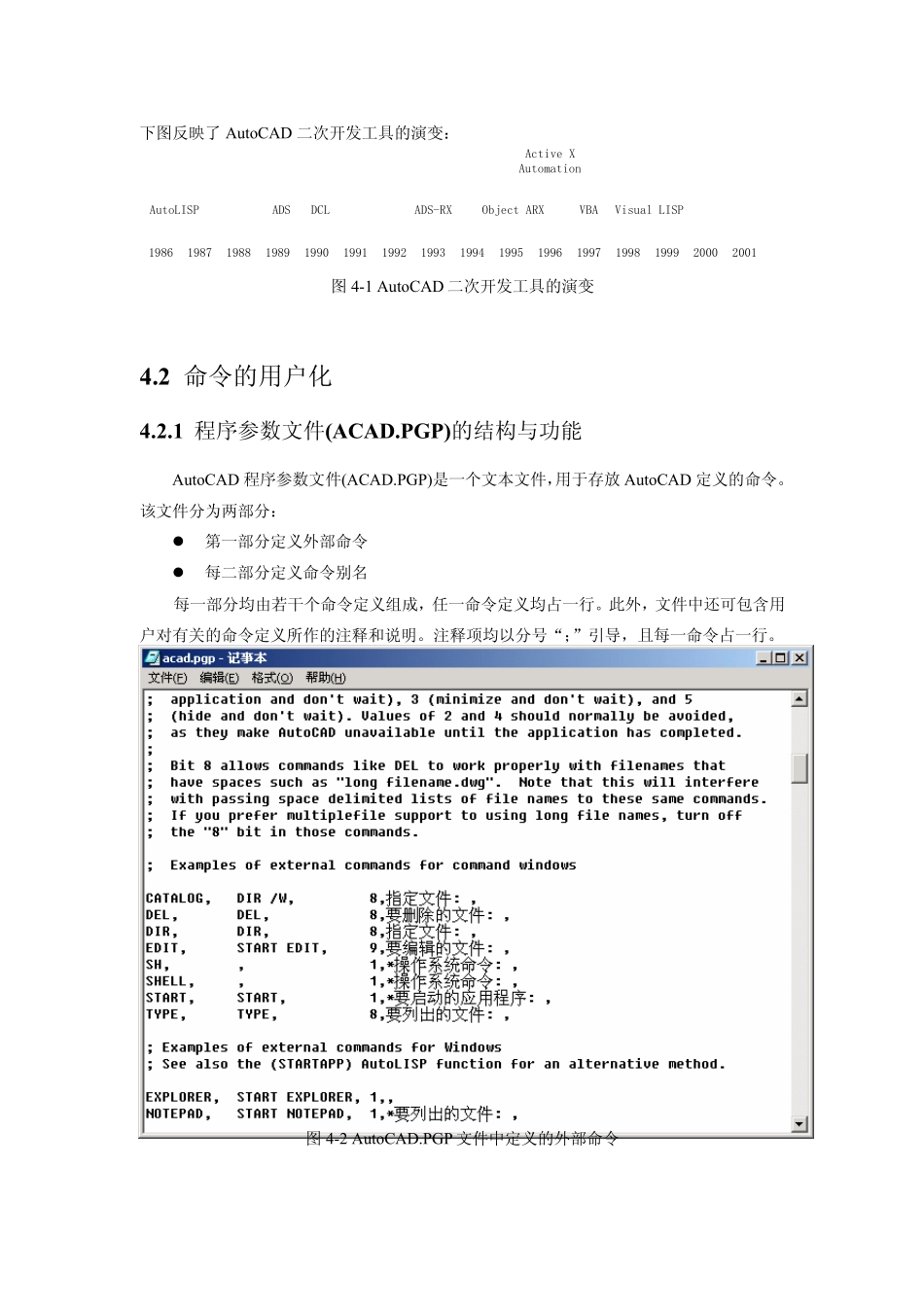

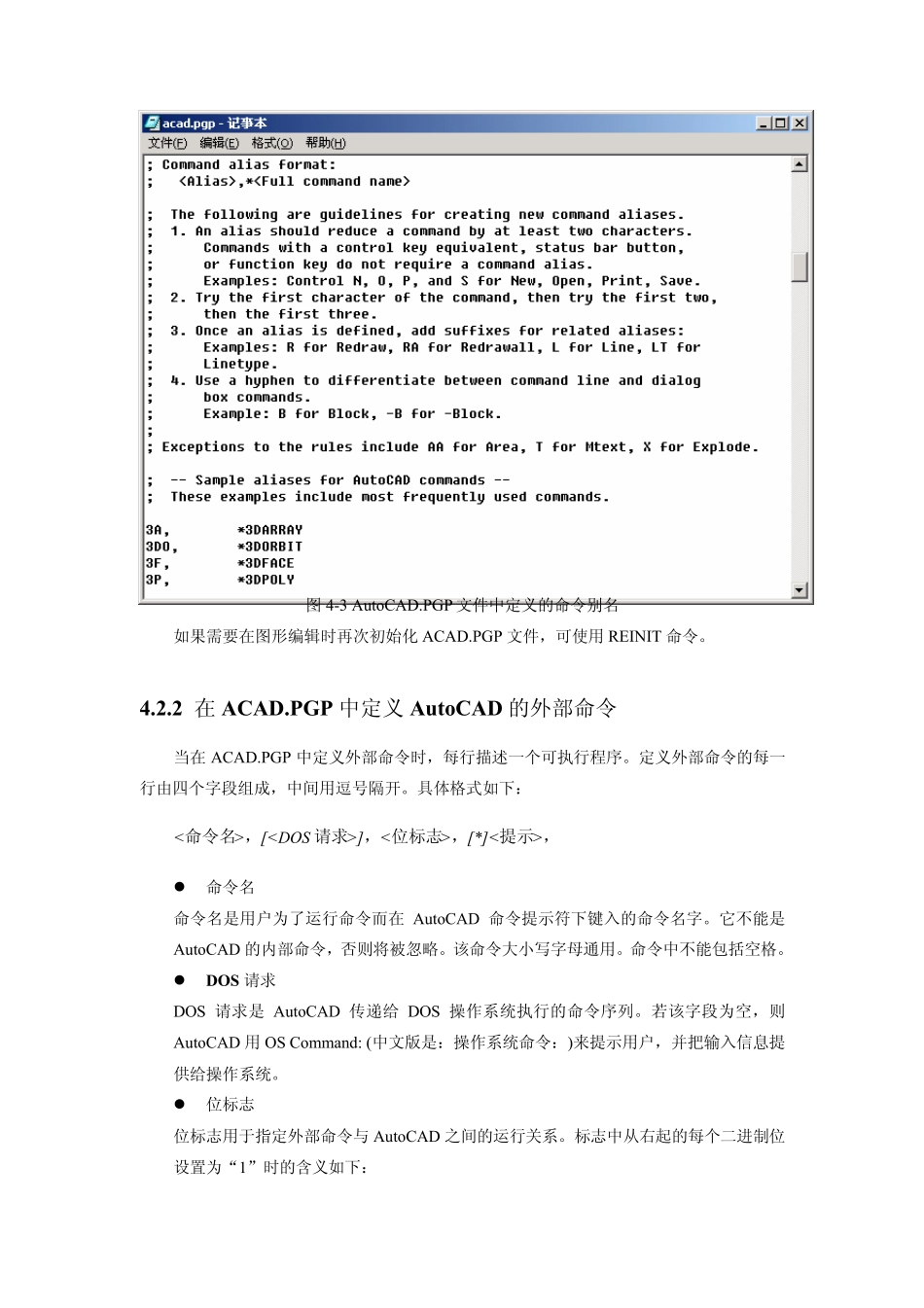

第 4 章Au toCAD 二次开发技术4.1 Au toCAD 开发系统概述AutoCAD 的二次开发途径主要有两个，即文件开发和程序开发。文件开发是指根据用户的具体开发需要，按照 AutoCAD 提供的方法和文件格式，通过编辑 AutoCAD 系统所支持的文本文件(如 ACAD.MNU 和 ACAD.LIN 等)或建立同种类型新的文本文件，来开发 AutoCAD，使其满足用户特定需要的方法。程序开发是指利用AutoCAD提供的编程环境和开发工具(称为AutoCAD应用程序接口，缩写为 API)，通过编写程序来实现对 AutoCAD 开发的方法。借助于程序开发，可为AutoCAD 扩充新的命令或定义，以满足用户具体需要。表 4-1 文件开发可实现的开发内容和文件类型文件类型开发内容ACAD.PGP AutoCAD 命令的用户化(定义外部命令和命令别名等)ACAD.LIN, *.LIN 修改标准线型，建立用户自定义线型及线型库ACAD.PAT, *.PAT 修改标准填充图案，建立用户自定义图案及图案库*.SCR 建立用户的命令脚本文件，自动执行一系列 AutoCAD 命令*.SLD, *.SLB 建立用户的幻灯片及幻灯片库ACAD.SHP, *.SHP 建立用户的自定义符号库和自定义字体文件*.MNU, *.MNS 开发用户的自定义菜单(包括下拉菜单、工具栏菜单、图像菜单、屏幕菜单、定点设备菜单和数字化仪菜单等)*.DXF 实现 AutoCAD 与其它 CAD 系统之间数据交换的中间文件，也是AutoCAD 与其它用户应用程序之间图形数据的中间文件*.DCL 建立用户的自定义对话框表 4-2 程序开发可实现的开发内容和文件类型程序文件类型AutoCAD 简称语言环境可执行文件类型*.LSP AutoLISP AutoCAD *.LSP *.CPP, *.C ARX Visual C++ *.EXE *.BAS Active X Automation Visual Basic *.EXE 下图反映了Au toCAD 二次开发工具的演变：1986198719881989199019911992199319941995199619971998199920002001AutoLISPADSDCLADS-RXObject ARXActive XAutomationVBAVisual LISP图4-1 Au toCAD 二次开发工具的演变4.2 命令的用户化4.2.1 程序参数文件(ACAD.PGP)的结构与功能Au toCAD 程序参数文件(ACAD.PGP)是一个文本文件，用于存放Au toCAD 定义的命令。该文件分为两部分：第一部分定义外部命令每二部分定义命令别名每一部分均由若干个命令定义组成，任一命令定义均占一行。此外，文件中还可包含用户对有关的命令定义所作的注释和说明。注释项均以分号“；”引导，且每一命令占一行。图4-2 Au toCAD.PGP 文件中定义的外...
