AUTOCAD二次开发笔记(ObjectARX)全部

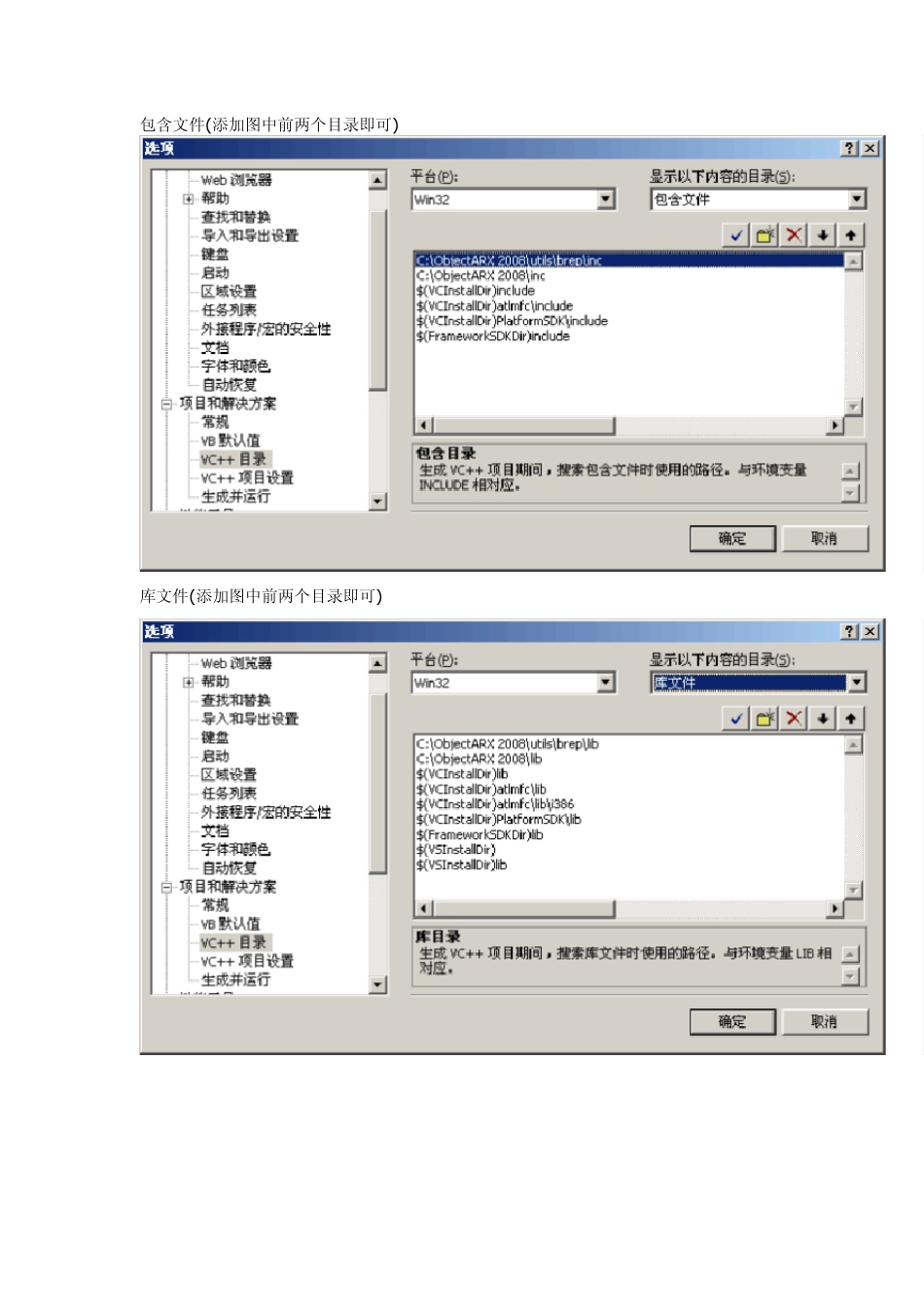

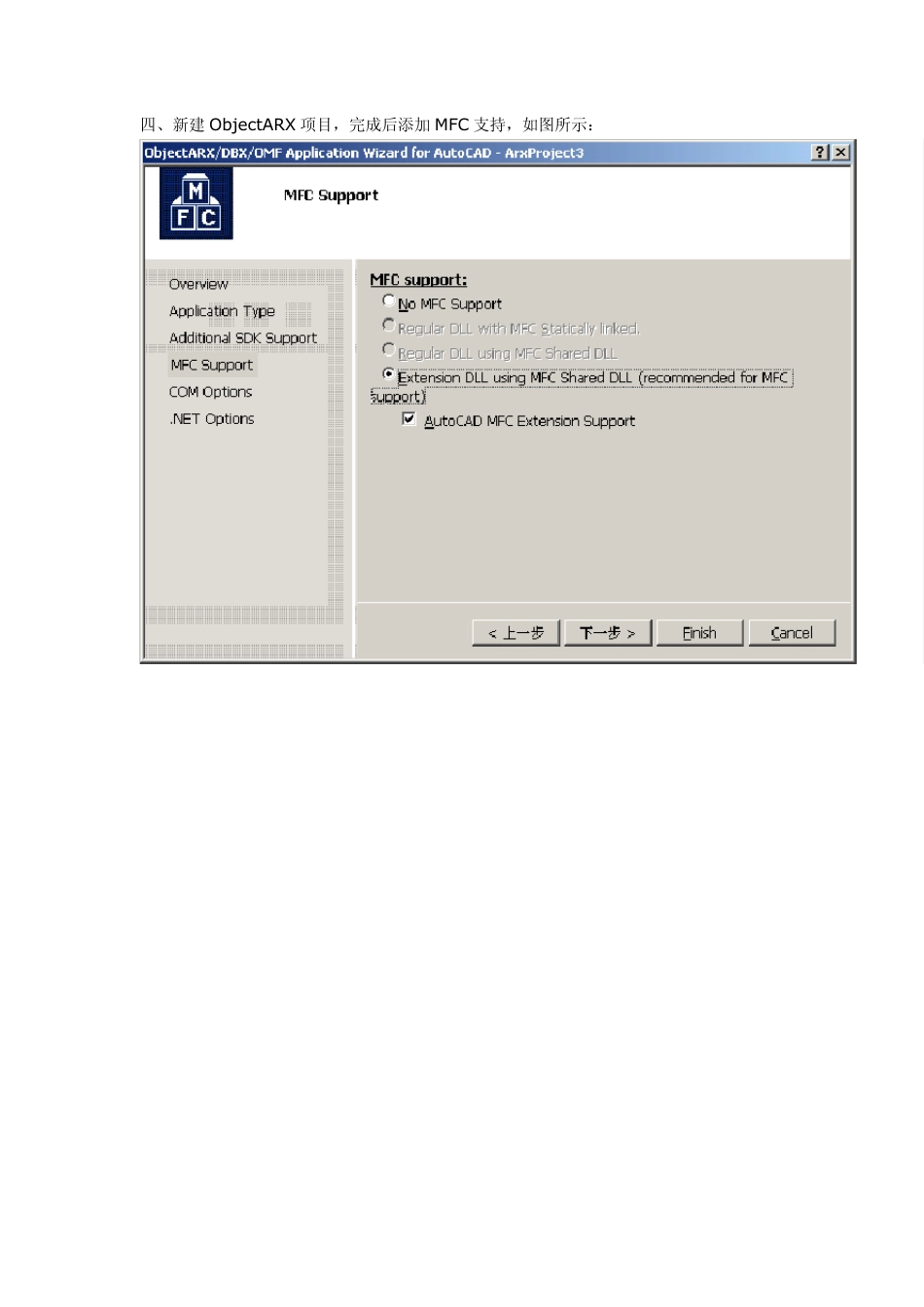

ObjectARX 开发环境的创建与开发实例Hello World(VS2005+AutoCad2008+ObjectArx2008) 在一个做CAD 二次开发的公司做Web 开发，感觉可提升的空间很小。 有必要研究一下公司的产品开发，以利发展。 一、首先安装好 vs05 与cad2008 安装 cad 的时候也没有什么特别，加载到虚拟光驱，安装过程中有个错误提示，不影响继续。 二、安装 ObjectArx2008 直接打开解压缩到某个目录即可。 比如 C:\ObjectARX 2008 然后打开C:\ObjectARX 2008\utils\ObjARXWiz 目录，运行 ArxWizards.msi 这样在新建C++项目的时候会出现 ObjectARX 项目，如图 三、包含文件 工具->选项->项目和解决方案->VC++目录，如图所示： 包含文件(添加图中前两个目录即可) 库文件(添加图中前两个目录即可) 四、新建 ObjectARX 项目，完成后添加 MFC 支持，如图所示： 然后直接点finish 打开acrxEntryPoint.cpp 点击左上角的a>按钮，然后新建一个命令。如图： 只需要修改 Internation Name 与 Localized Name 为 testcmd 即可 添加完成后，会在 acrxEntryPoint.cpp 中自动添加一句如下的代码： 然后添加一句 AfxMessageBox(_T("this is a test command.")); 五、加载与运行 在项目中 win32\debug 目录下，把 ArxProject2.arx复制到桌面，注意先生成一下。 打开 cad08 输入命令：ap 打开加载对话框。 找到.arx文件即可加载。如图： 然后输入自己的命令 testcmd 就能运行了。如图： 公司高手如云，希望能在CAD 二次开发方面有些发展。转行也行，呵呵。 凡事以大气象去面对，优秀是一种习惯。 CAD 二次开发学习笔记一(画一条直接) ARX 内部是不需要调用cad 命令的。调用 ARX 函数或对象就可以象CAD 一样绘制、编辑实体。 在Au toCAD 中画直接的命令是 line 0,0 1000,100 通过 ObjectARX 画，新建一个命令cmd1 代码如下： 代码 // ----- ArxProject2.cmd1 command static void ArxProject2cmd1(void) { // Add your code for command ArxProject2._MyCommand1 here acutPrintf(_T("Hello World")); //在内存上创建一个新的AcDbLine 对象 AcGePoint3d ptStart(0,0,0); AcGePoint3d ptEnd(10000,10000,0); AcDbLine *pLine = new AcDbLine(ptStart,ptEnd); /*基于 AutoCAD 内部的实现机制，必须在堆上创建对象。 acdbHostApplicationServices()->workingDatabase()...
