AutoCAD平面图向建筑模型转化

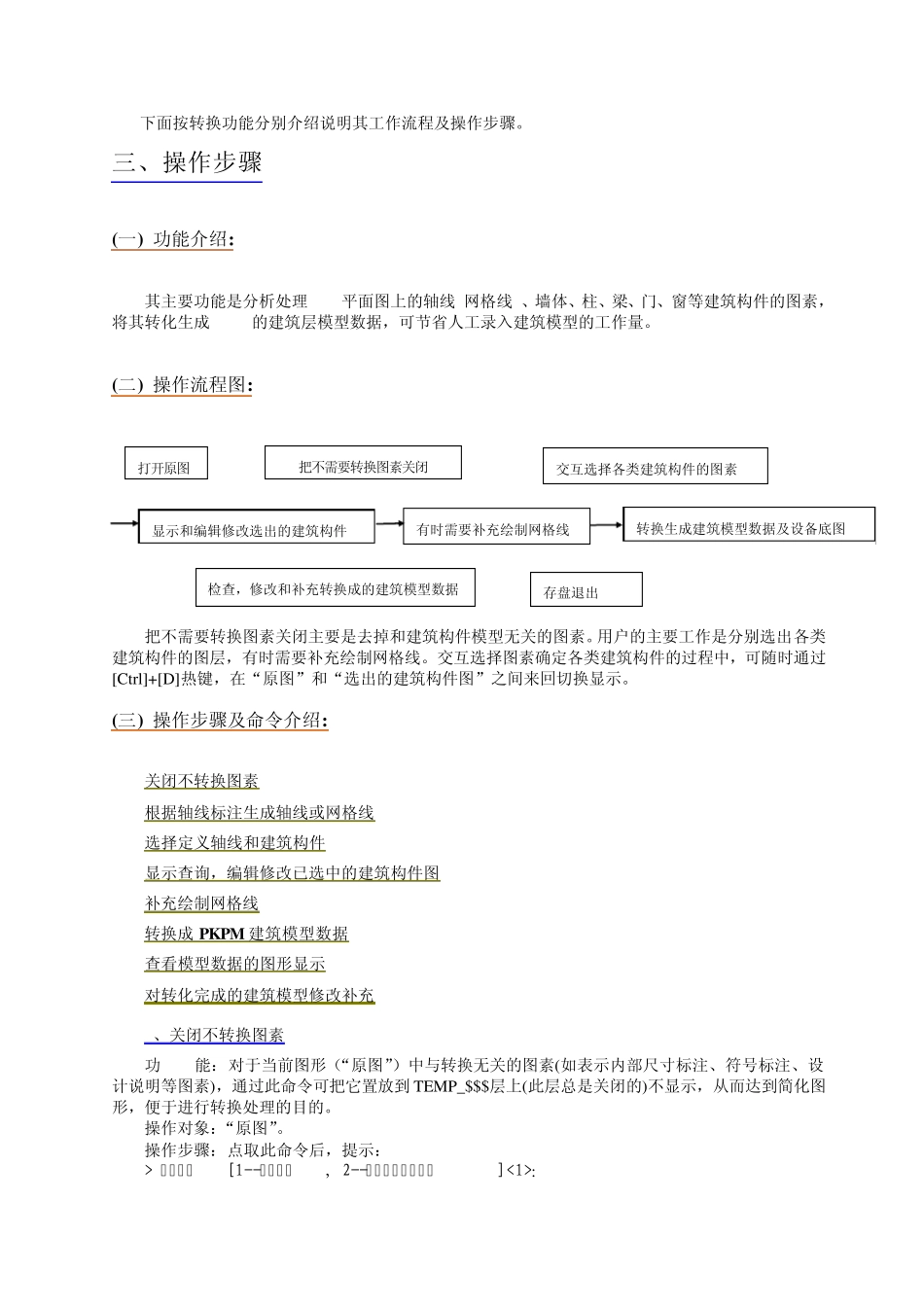

AutoCAD 平面图向建筑模型转化 本程序可把Autocad平台上生成的建筑平面图转化成建筑结构平面布置的三维模型数据，从而节省用户重新输入建筑模型的工作量。程序根据Dwg平面图上的线线关系转换成PKPM中的轴线和建筑构件梁、柱、墙、门、窗。 程序工作的主要思路 工作菜单及说明 操作步骤 装载应用程序 一、程序工作的主要思路 1． 墙和梁的判别条件： a) DWG图上必须是一对平行的墙线或梁线，且平行线之间的距离满足墙和梁宽度所设置的范围，即距离在最小墙（梁）宽和最大墙（梁）宽之间。 b) 平行墙（梁）线附近有与之平行的轴线，且与平行轴线之间的距离满足不大于最大偏心距的要求。 该对平行线附近位置如果画有轴线，则该墙或梁转化成功的比率较高。如果平行线附近位置没有画轴线，根据转图时的设定，程序可以在该对平行线的中心位置自动生成轴线（圆弧梁、墙除外），并在墙或梁的相交处轴线自动延伸相交，延伸的范围限于参数设定中墙或梁的最大宽度。这种情况下转化的效果有时需要人工调整。转化不理想时，可以人工补充墙或梁下的轴线，程序设有专门的菜单补充轴线，对圆弧的梁或墙必须补充了轴线才能转换。 2． 对柱的判断是：封闭的矩形、园形或多边形，且距轴线交点在合理取值范围内。 3． 对门、窗洞口的判断条件是：是一门窗图块、或是平行的门窗线段，且位于墙上和轴线上。 4． 补充墙、门窗、梁、柱下的轴线或网格线。 用户可先将已有轴线，延伸到构件所在位置，或用[生成网格线]菜单逐个指定墙或梁的一对对的平行线段，令其在其中生成网格线。圆弧的梁或墙没有轴线或网格线时不能转化建筑构件。 5． 用户应注意《构件设置参数》中参数的设置，主要参数有：构件在三维层高方向的尺寸，如梁高、窗台高、窗口高、门口高等，当然这只是总的设置。对于不同的构件可能有不同的高度，这可以在模型录入菜单中继续修改。还有构件辨认的尺寸合理值参数等。 6． 用户对每一个转换的楼层，应设置它的“定位基点”，以确保同一工程的若干楼层在“定位基点”处对位，组装成一整栋建筑。 7． 转换完成的建筑模型，应到 PMCAD的主菜单 1的模型输入中继续编辑修改，才能成为结构 CAD各设计模块使用的建筑模型。对一些简单的编辑修改还可以用程序在 Autocad中提供的[编辑模型]菜单进行修改。 二、工作菜单及说明 转换处理的菜单布置在 AUTOCAD的下拉菜单中,其名称为[转换]。具体内容如下: 在上面‘进行转换的四种功能...
