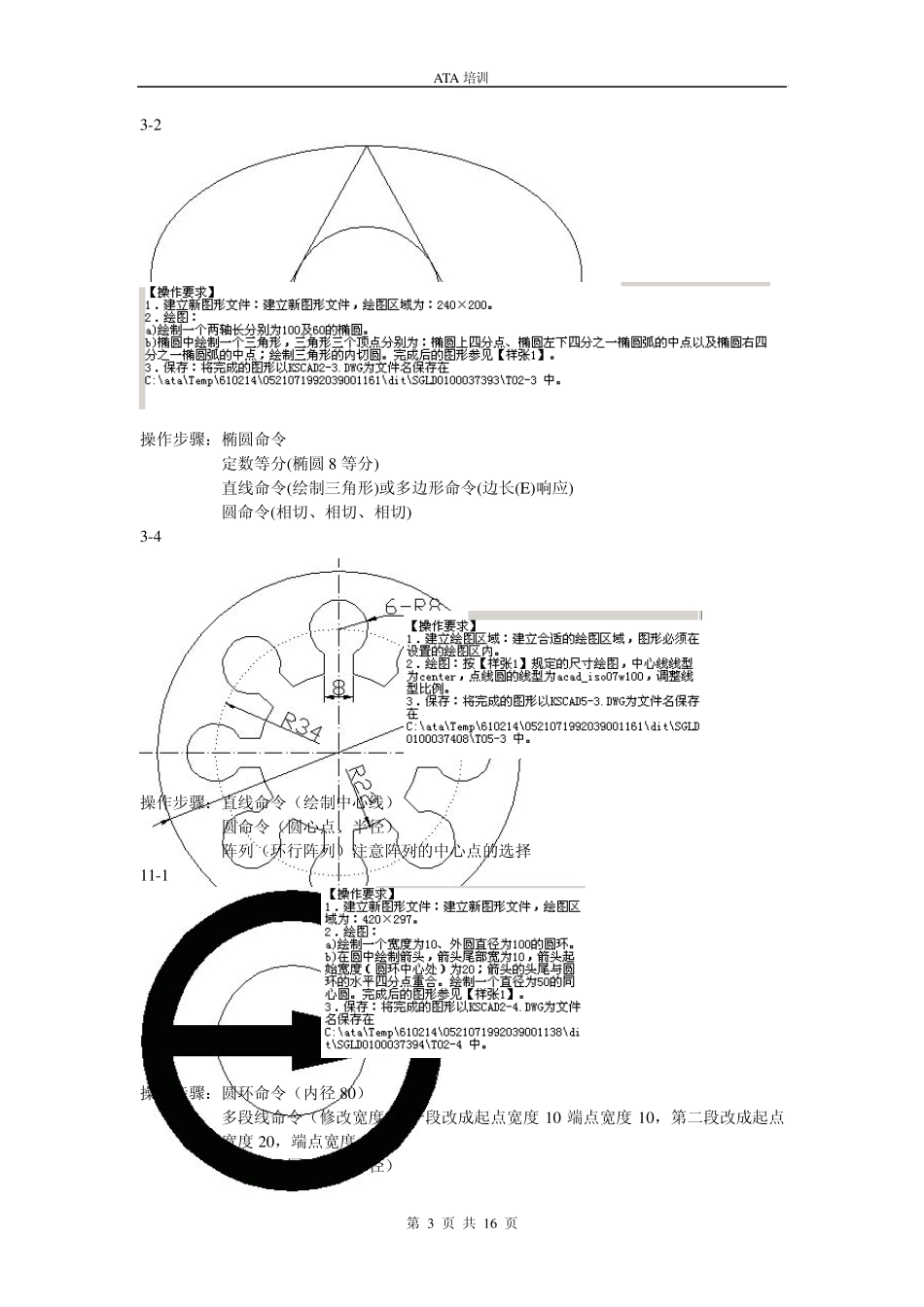

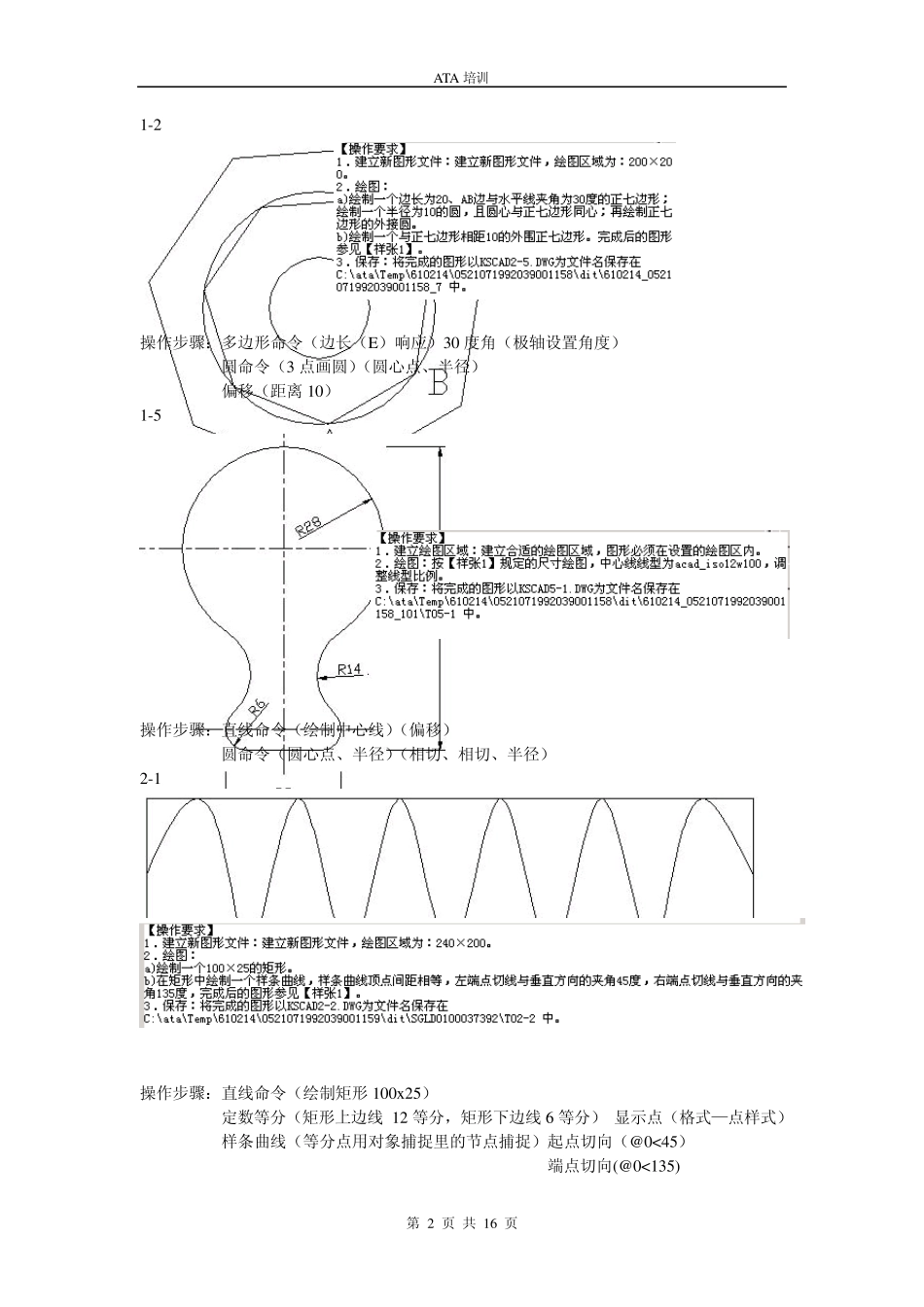

ATA 培训 第 1 页 共 16 页 1-1 3-1 5-1 7-1 9-1 ATA 培训 第 2 页 共 16 页 1-2 操作步骤：多边形命令（边长（E）响应）30 度角（极轴设置角度） 圆命令（3 点画圆）（圆心点、半径） 偏移（距离10） 1-5 操作步骤：直线命令（绘制中心线）（偏移） 圆命令（圆心点、半径）（相切、相切、半径） 2-1 操作步骤：直线命令（绘制矩形100x25） 定数等分（矩形上边线 12 等分，矩形下边线6 等分） 显示点（格式—点样式） 样条曲线（等分点用对象捕捉里的节点捕捉）起点切向（@0<45） 端点切向(@0<135) ATA 培训 第 3 页 共 16 页 3-2 操作步骤：椭圆命令 定数等分(椭圆8 等分) 直线命令(绘制三角形)或多边形命令(边长(E)响应) 圆命令(相切、相切、相切) 3-4 操作步骤：直线命令（绘制中心线） 圆命令（圆心点、半径） 阵列（环行阵列）注意阵列的中心点的选择 11-1 操作步骤：圆环命令（内径 80） 多段线命令（修改宽度 第一段改成起点宽度 10 端点宽度 10，第二段改成起点宽度 20，端点宽度 0） 圆命令（圆心点、半径） ATA 培训 第 4 页 共 16 页 4-2 操作步骤：直线命令（绘制中心线）（偏移） 圆命令（圆心点、半径）（相切、相切、半径） 有角度的直线绘制（极轴控制角度）注意直线的出发点 6-1 操作步骤：直线命令（绘制中心线）（偏移） 圆命令（圆心点、半径）（相切、相切、半径） 多边形（利用中心点的方法绘制。注意外切于圆） 椭圆命令（捕捉长轴上两个端点 给出短轴半轴长度） ATA 培训 第 5 页 共 16 页 7-2 操作步骤：直线命令（绘制矩形） 圆命令（圆心点、半径） 定数等分（矩形下边直线分成 8 份） 直线命令（步骤节点、切点绘制圆切线） 12-1 操作步骤：直线命令（绘制矩形）圆角命令倒圆角（修改圆角半径，改成半径 10） 直线命令（绘制中心线、辅助线）（偏移）目的找出个圆的中心点位置。 圆命令（圆心点、半径） ATA 培训 第 6 页 共 16 页 1 -4 操作步骤：文件—打开 通过所给路径找到素材图形 旋转命令（矩形） 阵列命令（环行阵列）注意填充角度 逆时针为正 顺时针为负 填充角度 270 度 1 -3 操作步骤：文件—打开 通过所给路径找到素材图形 打开图层特性管理器 修改图层 2 颜色 图层 1 线形 关闭图层（灯）锁定图层（锁） 修改剖面图案在原来剖面图案上双点左键 2 -2 操作...
