AVLFIRE中文入门教程

AVLFIRE中文入门教程_第1页
1/14
AVLFIRE中文入门教程_第2页
2/14
AVLFIRE中文入门教程_第3页
3/14

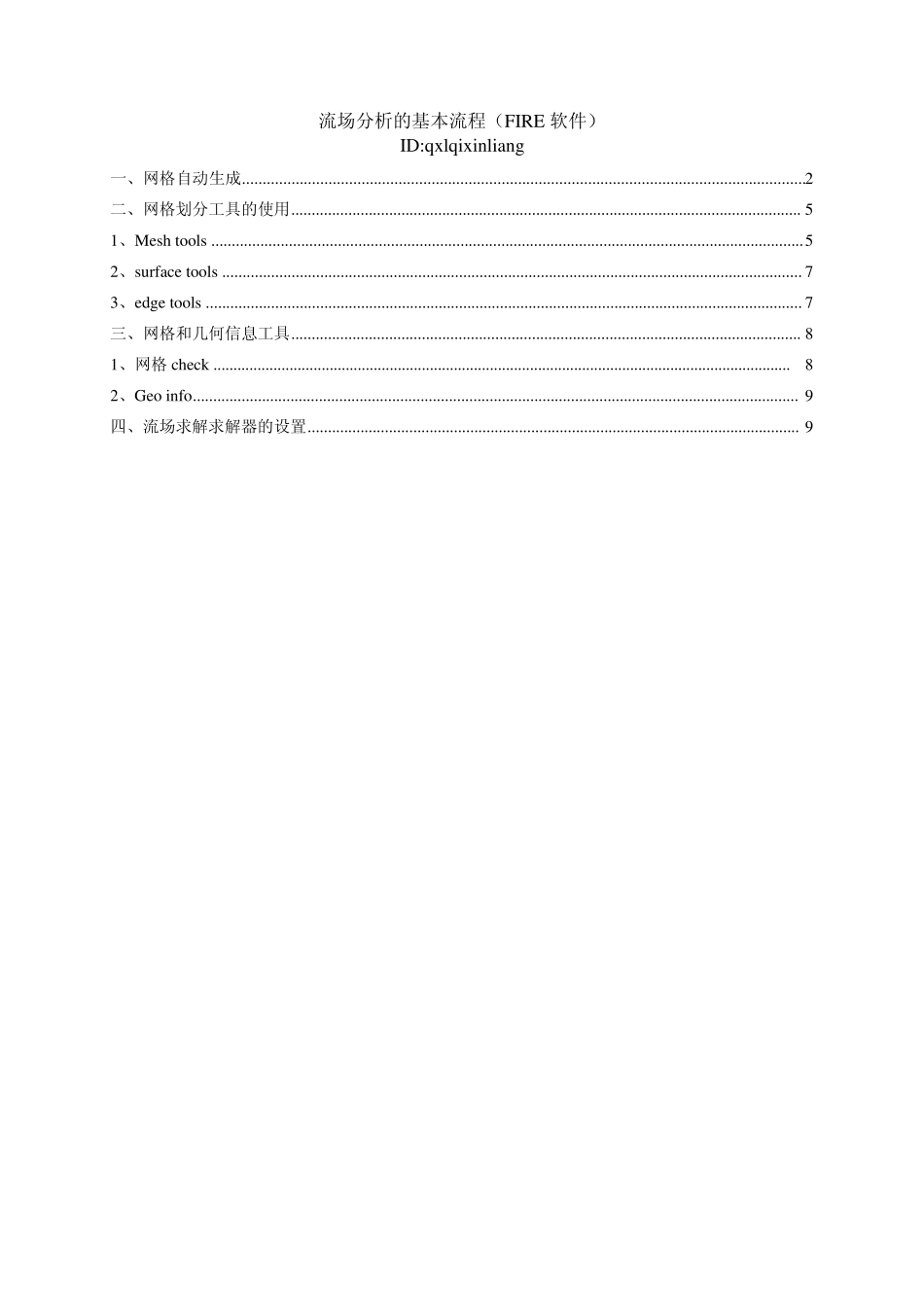

流场分析的基本流程(FIRE 软件) ID:qx lqix inliang 一、网格自动生成 ......................................................................................................................................... 2 二、网格划分工具的使用 ............................................................................................................................. 5 1、Mesh tools ................................................................................................................................................. 5 2、su rface tools .............................................................................................................................................. 7 3、edge tools .................................................................................................................................................. 7 三、网格和几何信息工具 ............................................................................................................................. 8 1、网格 check ................................................................................................................................................ 8 2、Geo info ..................................................................................................................................................... 9 四、流场求解求解器的设置 ......................................................................................................................... 9 一、网格自动生成 根据电池包内部流场的特点,我们一般使用 fame 的网格自动生成和手动划分网格,两者相结合基本上能完成网格划分。对于电池数量较少的模型(如下图)完全可以用网格自动生成功能来实现网格划分。 下面介绍网格自动生成的流程: 1)准备面 surface mesh 和线 edge mesh: 要求:面必须是封闭曲面,一般 FIRE 中可以应用的是.stl 的文件,在 PRO/E,CATIA 等三维的造型软件中都可以生成;与面的处理相似的还要准备边界的线数据 2)Hybrid assistant,选择 start new meshing,分别定义表面...
