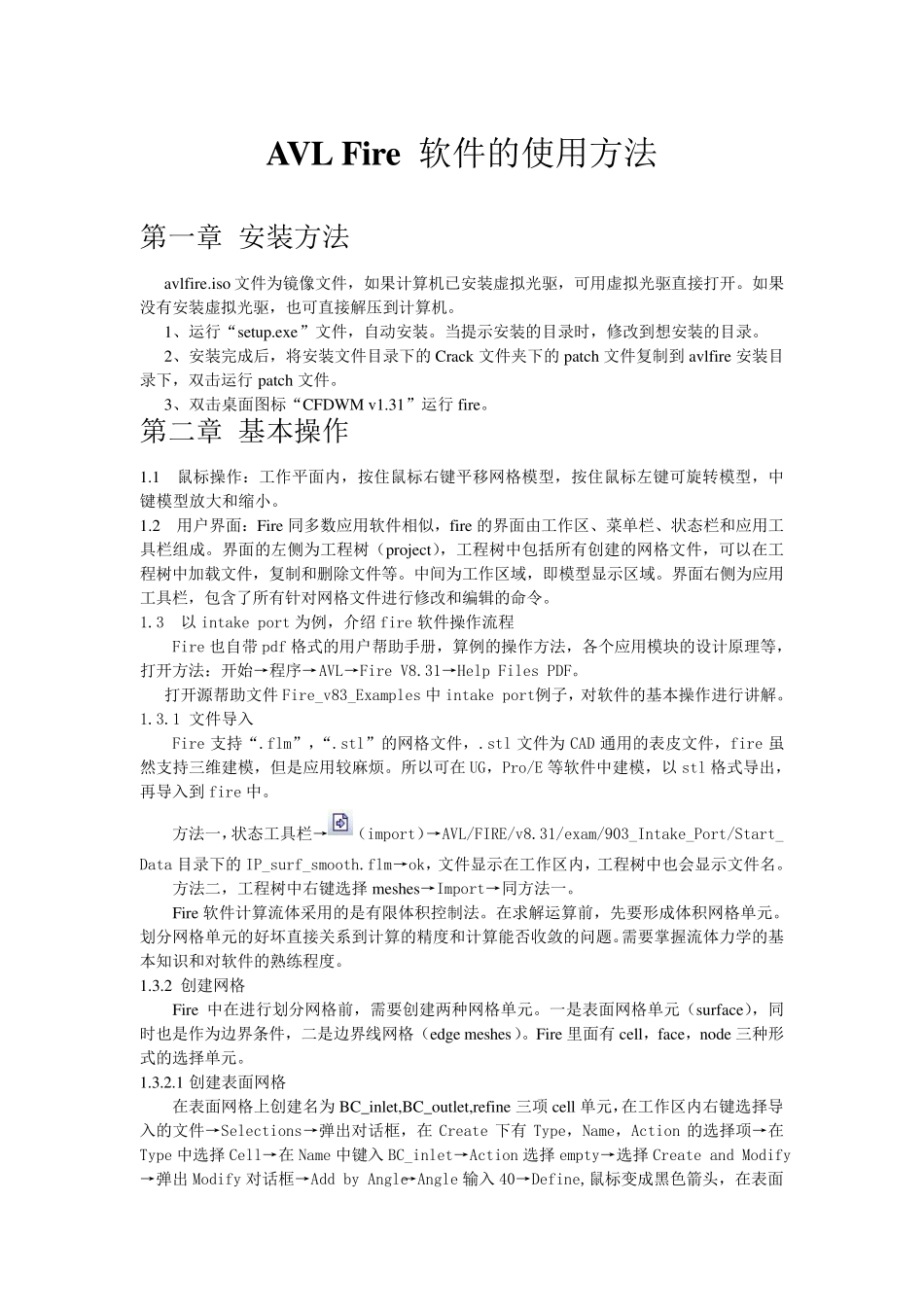

AVLFire软件的使用方法

AVL Fir e 软件的使用方法 第一章 安装方法 av lfire.iso 文件为镜像文件，如果计算机已安装虚拟光驱，可用虚拟光驱直接打开。如果没有安装虚拟光驱，也可直接解压到计算机。 1、运行“setu p.ex e”文件，自动安装。当提示安装的目录时，修改到想安装的目录。 2、安装完成后，将安装文件目录下的Crack 文件夹下的patch 文件复制到av lfire 安装目录下，双击运行patch 文件。 3、双击桌面图标“CFDWM v 1.31” 运行fire。 第二章 基本操作 1.1 鼠标操作：工作平面内，按住鼠标右键平移网格模型，按住鼠标左键可旋转模型，中键模型放大和缩小。 1.2 用户界面：Fire 同多数应用软件相似，fire 的界面由工作区、菜单栏、状态栏和应用工具栏组成。界面的左侧为工程树（project），工程树中包括所有创建的网格文件，可以在工程树中加载文件，复制和删除文件等。中间为工作区域，即模型显示区域。界面右侧为应用工具栏，包含了所有针对网格文件进行修改和编辑的命令。 1.3 以 intake port 为例，介绍 fire 软件操作流程 Fire 也自带 pdf 格式的用户帮助手册，算例的操作方法，各个应用模块的设计原理等，打开方法：开始→程序→AVL→Fire V8.31→Help Files PDF。 打开源帮助文件Fire_v83_Examples 中 intake port例子，对软件的基本操作进行讲解。 1.3.1 文件导入 Fire 支持“.flm” ，“.stl”的网格文件，.stl 文件为CAD 通用的表皮文件，fire 虽然支持三维建模，但是应用较麻烦。所以可在 UG，Pro/E 等软件中建模，以 stl 格式导出，再导入到fire 中。 方法一，状态工具栏→（import）→AVL/FIRE/v8.31/exam/903_Intake_Port/Start_ Data 目录下的IP_surf_smooth.flm→ok，文件显示在工作区内，工程树中也会显示文件名。 方法二，工程树中右键选择 meshes→Import→同方法一。 Fire 软件计算流体采用的是有限体积控制法。在求解运算前，先要形成体积网格单元。划分网格单元的好坏直接关系到计算的精度和计算能否收敛的问题。需要掌握流体力学的基本知识和对软件的熟练程度。 1.3.2 创建网格 Fire 中在进行划分网格前，需要创建两种网格单元。一是表面网格单元（su rface），同时也是作为边界条件，二是边界线网格（edge meshes）。Fire 里面有cell，face，node 三种形式的选择单元。 1.3.2.1 创建表面网格 在表面网格上创建名为BC_inlet,BC_ou tlet,refine 三项 c...
