AX45磁盘阵列配置步骤

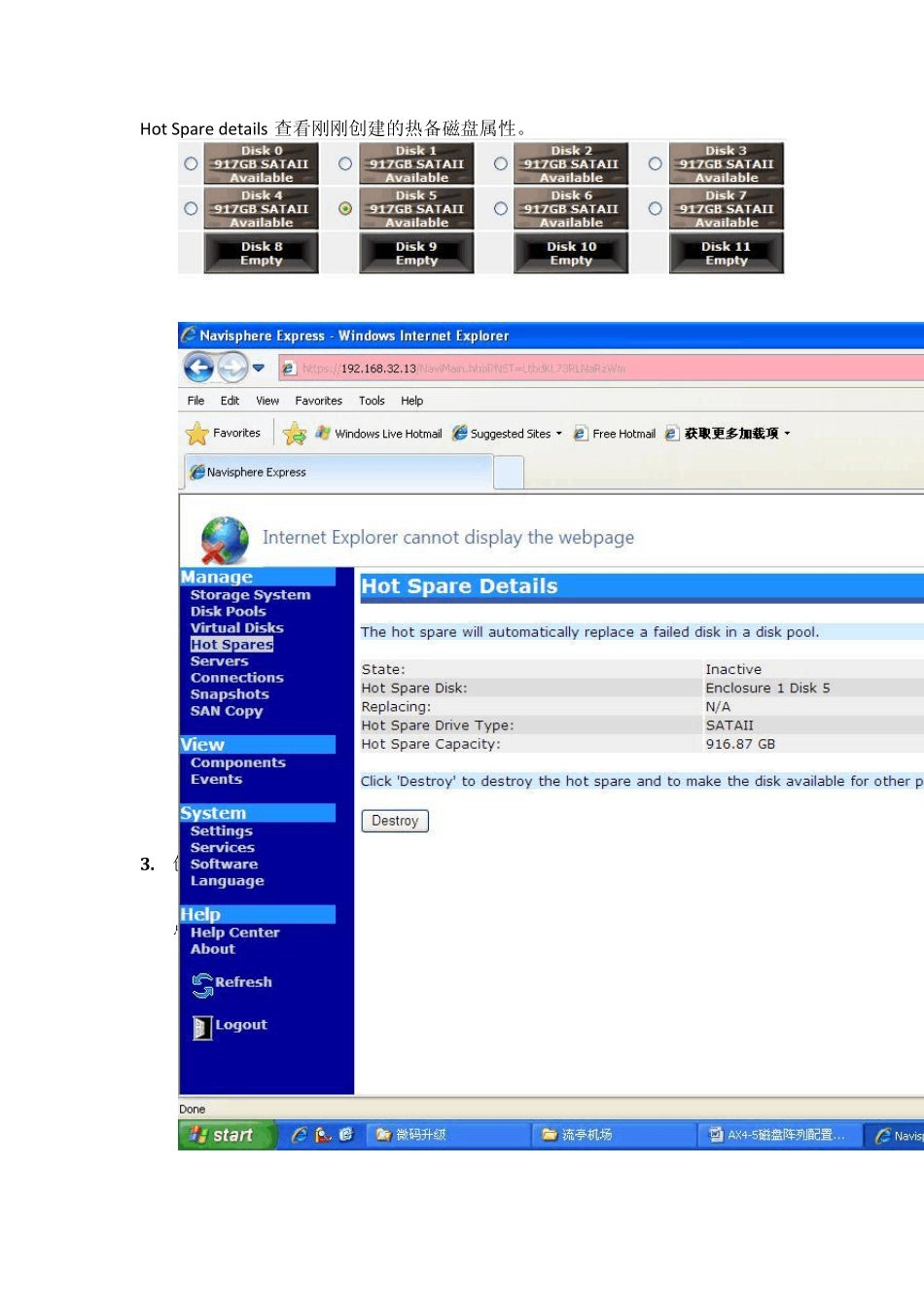

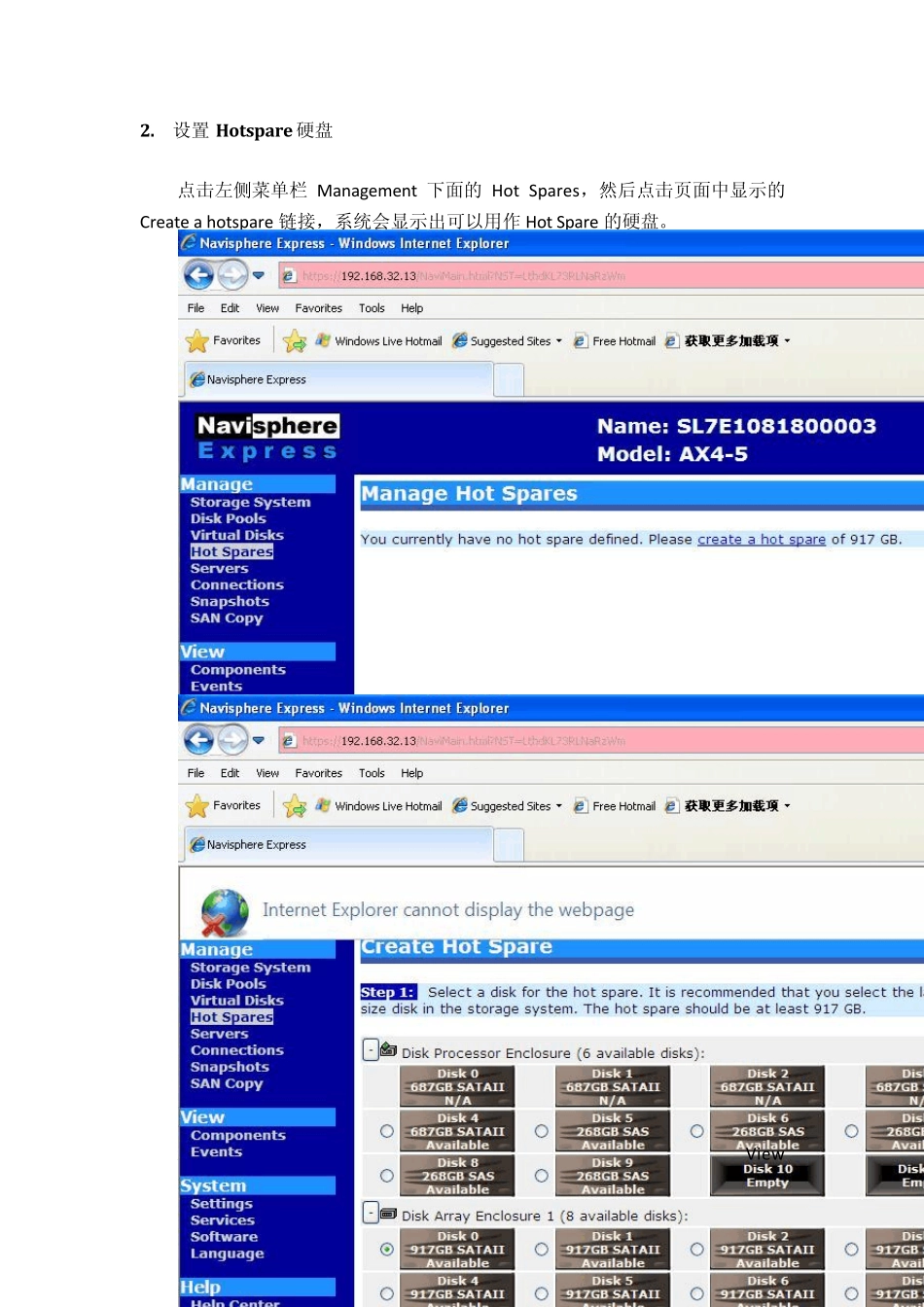

AX4-5 磁盘阵列配置方式 1. 使用IE 登录阵列 使用网线连接磁盘阵列，打开lE 浏览器，在地址栏中输入控制器地址并回车。右侧机柜阵列SPA/SPB IP 为：1.1.1.1/2。输入用户名密码 admin/passw ord，并点击 Login，进入管理界面。 2. 设置Hotspare 硬盘 点击左侧菜单栏Management 下面的Hot Spares，然后点击页面中显示的Create a hotspare 链接，系统会显示出可以用作Hot Spare 的硬盘。 选中作为 Hot Spare 的硬盘，点击Apply。系统提示创建成功，可以点击View Hot Spare details 查看刚刚创建的热备磁盘属性。 如果要删除此热备磁盘，可以选择页面中的Destroy 删除。 重复上述过程，可以创建多块 Hot Spare 磁盘。 3. 创建Disk Pools 点击 Management—>Disk Pools，然后选择 Create Disk Pool。 选择R AID 类型 选择磁盘 然后点击Apply 重复以上步骤，创建其他Disk Pool。 如果要扩展已存在的 Disk Pool，则点击ManageDisk Pools，在页面右侧会列出系统中已存在的所有 Disk Pool。 选中要进行扩展的Disk Pool，然后选择Expand 。 选中需要加入该 Disk Pool 的磁盘，然后点击 Apply。 4. 创建Virtu al Disks 选择ManageVirtu al Disks，然后选择Create Virtu al Disk。 选择Disk Pool。 输入Virtual Disk 名称、大小，如果一次创建多个同等容量的 Virtual Disk，则可以在 Number of Virtual Disk 中填入数目。 如果当前磁盘阵列没有连接主机，则在 Step 3 中讲 Server 项选为 None。 点击 Apply完成创建。 5. 服务器安装软件 在服务器安装 Navisphere Server Utility和 Powerpath 软件。在服务器上运行这两个软件的安装程序，按照向导提示，即可完成软件安装，首先安装 Navisphere Server Utility，然后安装 Powerpath，安装完成后重启主机。Navisphere Server Utility完成主机端 HBA 卡在阵列的注册，Powerpath 软件负责服务器端链路聚合，发生故障时链路切换及负载均衡。 6. 使用光纤线连接主机和磁盘阵列 通过光纤交换机或者采用直连方式连接主机和磁盘阵列。如果采用交换机连接方式，则应将磁盘阵列的两个控制器分别连接至两个光纤交换机，以保证高可用性。如果采用直连方式，则主机的两个光纤卡应连接到不同的控制器，以保证高可用性。 完成连接后，在磁盘阵列管理界面下的 ManageServers 选项下可以查看到连...
