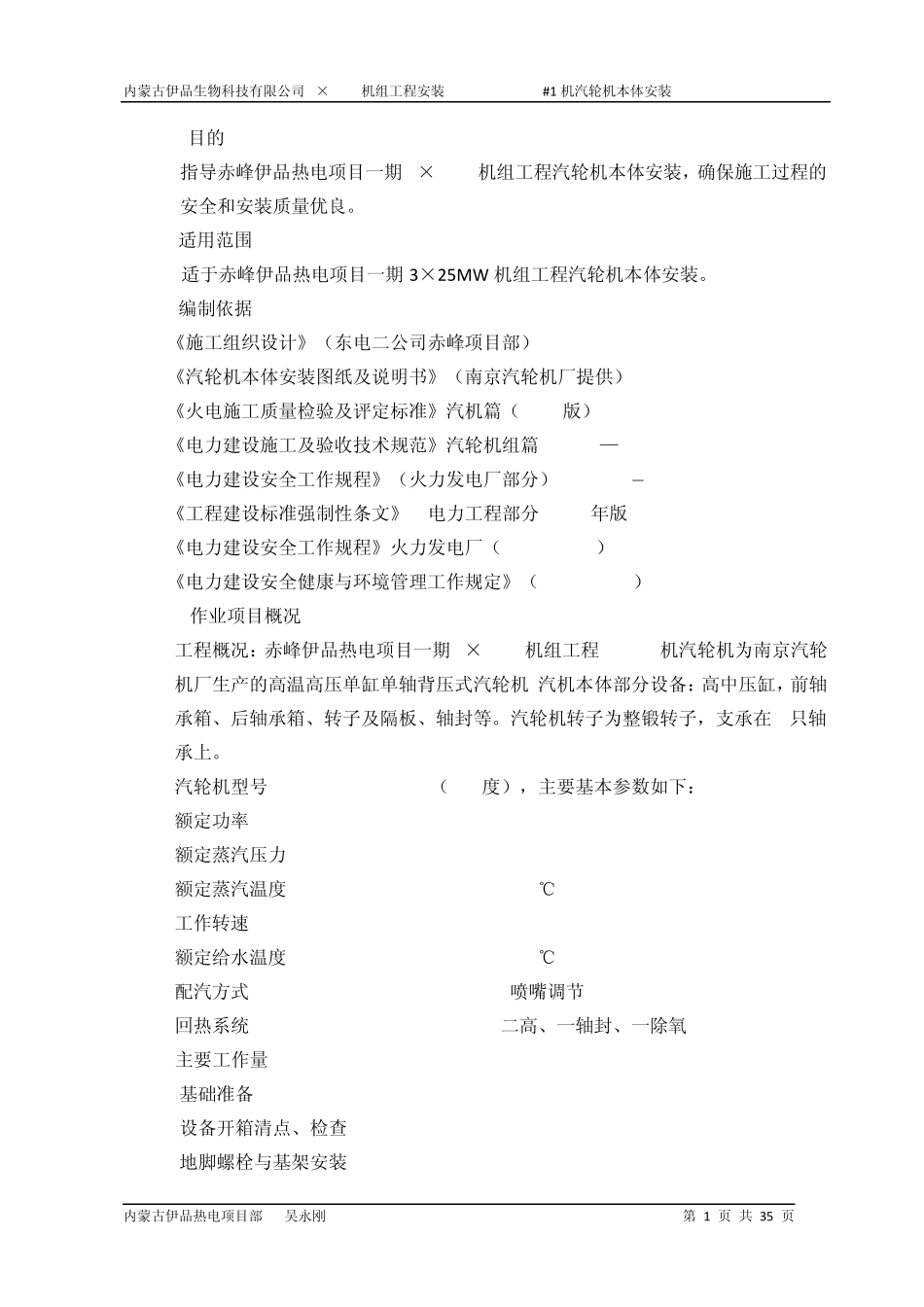

内蒙古伊品生物科技有限公司3×25MW机组工程安装 #1 机汽轮机本体安装 内蒙古伊品热电项目部---吴永刚 第 1 页 共 35 页 1 目的 指导赤峰伊品热电项目一期 3×25MW机组工程汽轮机本体安装,确保施工过程的安全和安装质量优良。 2 适用范围 适于赤峰伊品热电项目一期 3×25MW 机组工程汽轮机本体安装。 3 编制依据 3.1 《施工组织设计》(东电二公司赤峰项目部) 3.2 《汽轮机本体安装图纸及说明书》(南京汽轮机厂提供) 3.3 《火电施工质量检验及评定标准》汽机篇(1998版) 3.4 《电力建设施工及验收技术规范》汽轮机组篇 DL5011—92 3.5 《电力建设安全工作规程》(火力发电厂部分)DL5009.1—2002 3.6 《工程建设标准强制性条文》( 电力工程部分)2006年版 3.7 《电力建设安全工作规程》火力发电厂(2002.12.01) 3.8 《电力建设安全健康与环境管理工作规定》(2002.01.21) 4 作业项目概况 4.1 工程概况:赤峰伊品热电项目一期 3×25MW机组工程#1#2#3机汽轮机为南京汽轮机厂生产的高温高压单缸单轴背压式汽轮机.汽机本体部分设备:高中压缸,前轴承箱、后轴承箱、转子及隔板、轴封等。汽轮机转子为整锻转子,支承在 2只轴承上。 4.2 汽轮机型号 B25-8.83/0.981-10(535度),主要基本参数如下: 额定功率 25MW 额定蒸汽压力 8.83MPa 额定蒸汽温度 535℃ 工作转速 3000r/min 额定给水温度 215℃ 配汽方式 喷嘴调节 回热系统 二高、一轴封、一除氧 4.3 主要工作量 4.3.1 基础准备 4.3.2 设备开箱清点、检查 4.3.3 地脚螺栓与基架安装 内蒙古伊品生物科技有限公司3×25MW机组工程安装 #1 机汽轮机本体安装 内蒙古伊品热电项目部---吴永刚 第 2 页 共 35 页 4.3.4 汽缸安装 4.3.5 轴承箱安装 4.3.6 汽缸找中 4.3.7 转子找中 4.3.8 隔板找中检查 4.3.9 隔板找中调整 4.3.10通流间隙检查 4.3.11扣盖 4.3.12灌浆 4.3.13最终装配 4.3.14最终找中(HIP/ALP/BLP) 4.3.15BLP-GEN联轴器联接 4.4各重要部套重量: 序号 名称 重量(t) 备注 1 汽缸 上半 t 下半 t 2 发电机静子 上半 t 下半 t 3 发电机转子 上半 t 下半 t 4 汽机转子 5 空冷器 6 5 作业准备: 5.1 人力资源配备: 工种 数量(人) 技术员 2 质检员 1 安全员 1 安装工 15 内蒙古伊品生物科技有限公司3×25MW机组工程安装 #1 机汽轮机本体安...
