BD5J喷气式KT飞机的制作教程和图纸

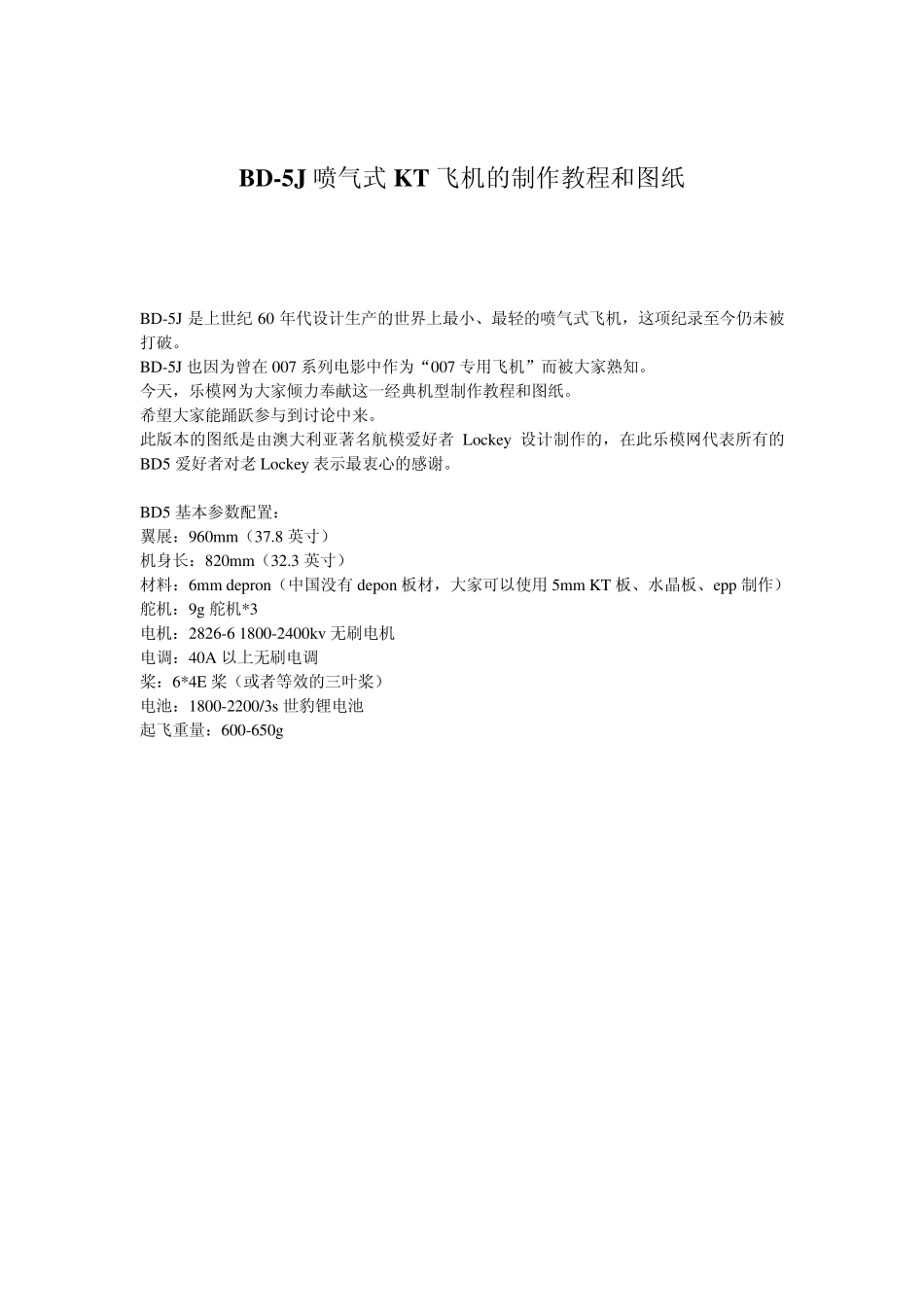

BD-5J 喷气式KT飞机的制作教程和图纸 BD-5J 是上世纪60 年代设计生产的世界上最小、最轻的喷气式飞机，这项纪录至今仍未被打破。 BD-5J 也因为曾在007 系列电影中作为“007 专用飞机”而被大家熟知。 今天，乐模网为大家倾力奉献这一经典机型制作教程和图纸。 希望大家能踊跃参与到讨论中来。 此版本的图纸是由澳大利亚著名航模爱好者 Lockey 设计制作的，在此乐模网代表所有的BD5 爱好者对老 Lockey 表示最衷心的感谢。 BD5 基本参数配置： 翼展：960mm（37.8 英寸） 机身长：820mm（32.3 英寸） 材料：6mm depron（中国没有 depon 板材，大家可以使用 5mm KT 板、水晶板、epp 制作） 舵机：9g 舵机*3 电机：2826-6 1800-2400kv 无刷电机 电调：40A 以上无刷电调 桨：6*4E 桨（或者等效的三叶桨） 电池：1800-2200/3s 世豹锂电池 起飞重量：600-650g 大展弦比的机翼，提供不错的低速升力。流线型机身流畅、美观。后推动力布局，安全、耐炸。 接下来，我们就来一步步的展现整个制作过程。 要制作这样的机舱盖非常简单。 使用你手里现有的碳杆、笔、圆木棍等，慢慢的卷曲舱盖面板。 舱盖和支架。 支架的组合也是非常简单，只需要将裁切好的部件按图示的方式组合粘合就行了。 然后将舱盖与支架假组，位置确定之后开始粘合。 将多余的部分小心的切除。 一个完美的舱盖已经展现在我们面前。 然后，我们将机身龙骨假组，以确定各个部分是否充分贴合，当确定没有问题之后就可以粘合了。 继续组合机身。 机身侧面板使用和舱盖同样的方法来卷曲。 侧面板与机身假组。 垂尾的方向舵安装在面板中下部，如果你希望重心更容易调节，你也可以将舵机安装到机身中段内部。 水平尾翼和升降舵的安装同样简单，也可以将舵机移植到机身中段舱内——一切都是为了重心和稳定。 机尾组装基本完成，接下来就是安装电子设备了。 这里需要用到舵机延长线、电机延长线，为了调整方便，建议大家选用长一点的延长线，为以后的调整保证一定的余量。 电机安装时，设置5 °的上反角是十分必要的。 左右侧面板粘合之后，一个漂亮的机身已经展现在我们面前。 继续微调整，将多余的板材切掉。 已经粘好的舱盖。 开始打磨之前的舱盖和机身假组。 仔细打磨，让舱盖和机身充分贴合。 打磨完成，是不是非常漂亮呢？ 这个图展示出将方向舵和升降舵安装到机身中段的方法。 接下来，我们开始制作机翼。 这个机型的副...
