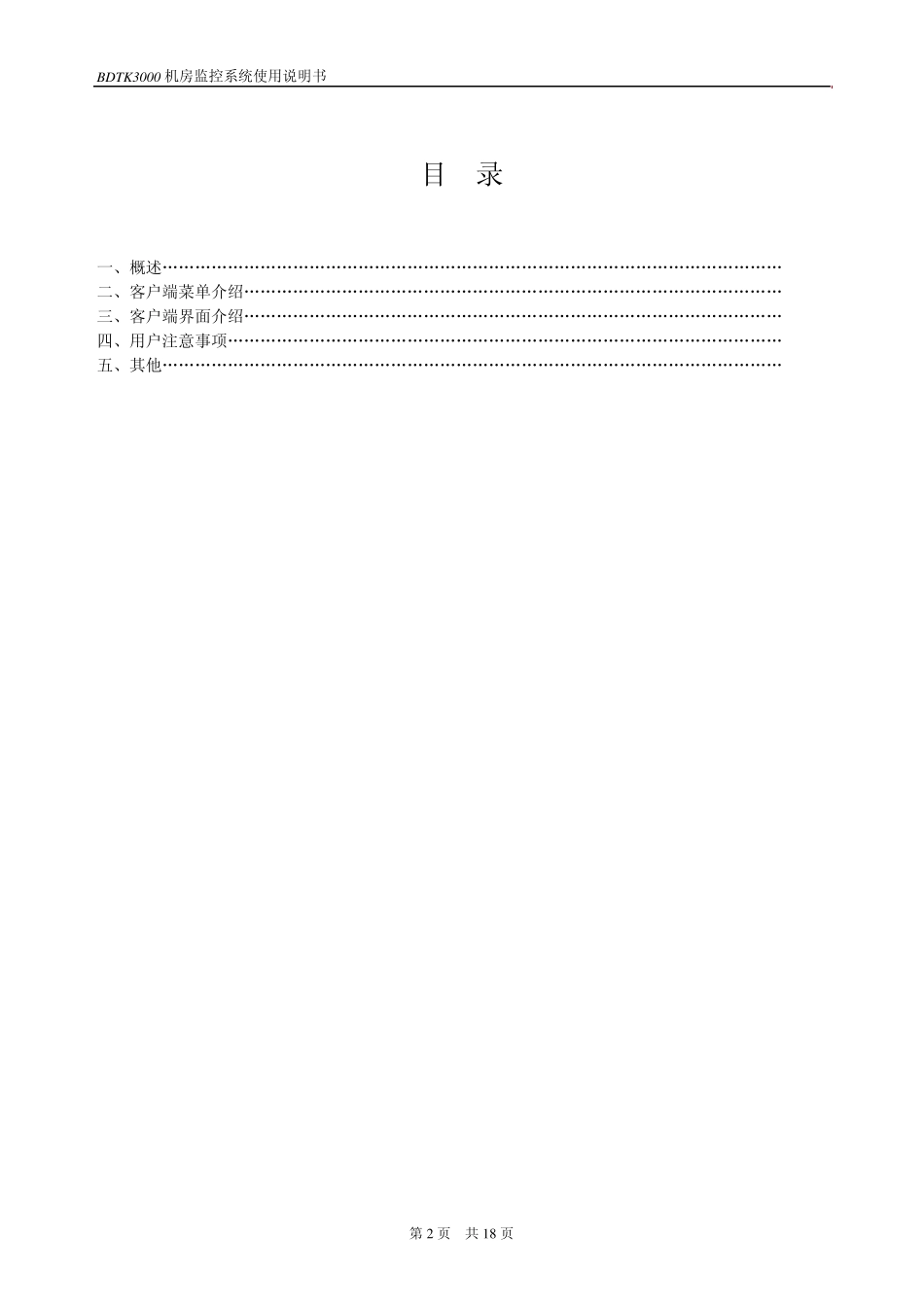

BDTK3000 机房监控系统 使 用 说 明 书 北京博达通控技术有限公司 2 0 0 9 年 0 6 月 BDTK3000 机房监控系统使用说明书 第2 页 共1 8 页 目 录 一、概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 二、客户端菜单介绍„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„5 三、客户端界面介绍„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„9 四、用户注意事项„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„13 五、其他„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„14 BDTK3000 机房监控系统使用说明书 第3 页 共1 8 页 一、概 述 ◣BDTK3000机房监控系统主要功能 1、实时采集所监控设备和环境的有关参数（运行状态、工作参数、报警信息等），通过人机界面直观动态实时地显示给用户； 2、对采集的参数进行判断分析，如果超出正常范围，产生报警事件，在界面上以警示的方式告知用户，同时以语音、电话、短信等报警方式发布报警信息； 3、记录采集的数据和报警事件，并提供查询、分析、打印等手段； 4、报警事件触发系统设置的联动控制，启停有关的设备或引发相关的操作； 5、人工控制有关设备的启停或相关操作； 6、设置系统设备有关运行参数； 7、提供远程监控浏览/短信查询功能。 ◣系统结构 系统原理：采集系统（服务器端程序）运行在监控主机上，采用工业级的串口通信方式，通过 RS485总线向现场设备发送查询命令，设备对之响应并通过总线返回当前状态参数，采集系统获得设备参数后存入数据库，处理分析后通过 TCP/IP协议发送给局域网内各监控分机，监控分机上运行的数据浏览系统以把实时采集的数据用图形化界面呈现给管理人员。 系统结构: 监测管理软件（实时数据库） 关系数据库 采集实时数据 传感器、模块等监测点 数据浏览 报表 数据管理 数据维护 数据处理 智能设备 BDTK3000 机房监控系统使用说明书 第4 页 共1 8 页 ◣系统说明 BDTK3000机房监控系统软件由三部分组成：服务器端程序、客户端程序、设计程序。 1、服务器端程序为整个监控系统数据采集分析处理核心，包括串口通讯、数据采集、事件发布，并将收到的数据保存、分析、报表。服务器端程序必须24小时不间断地运行在工业控制机上。 服务器端程序的安装目录为“C:...
