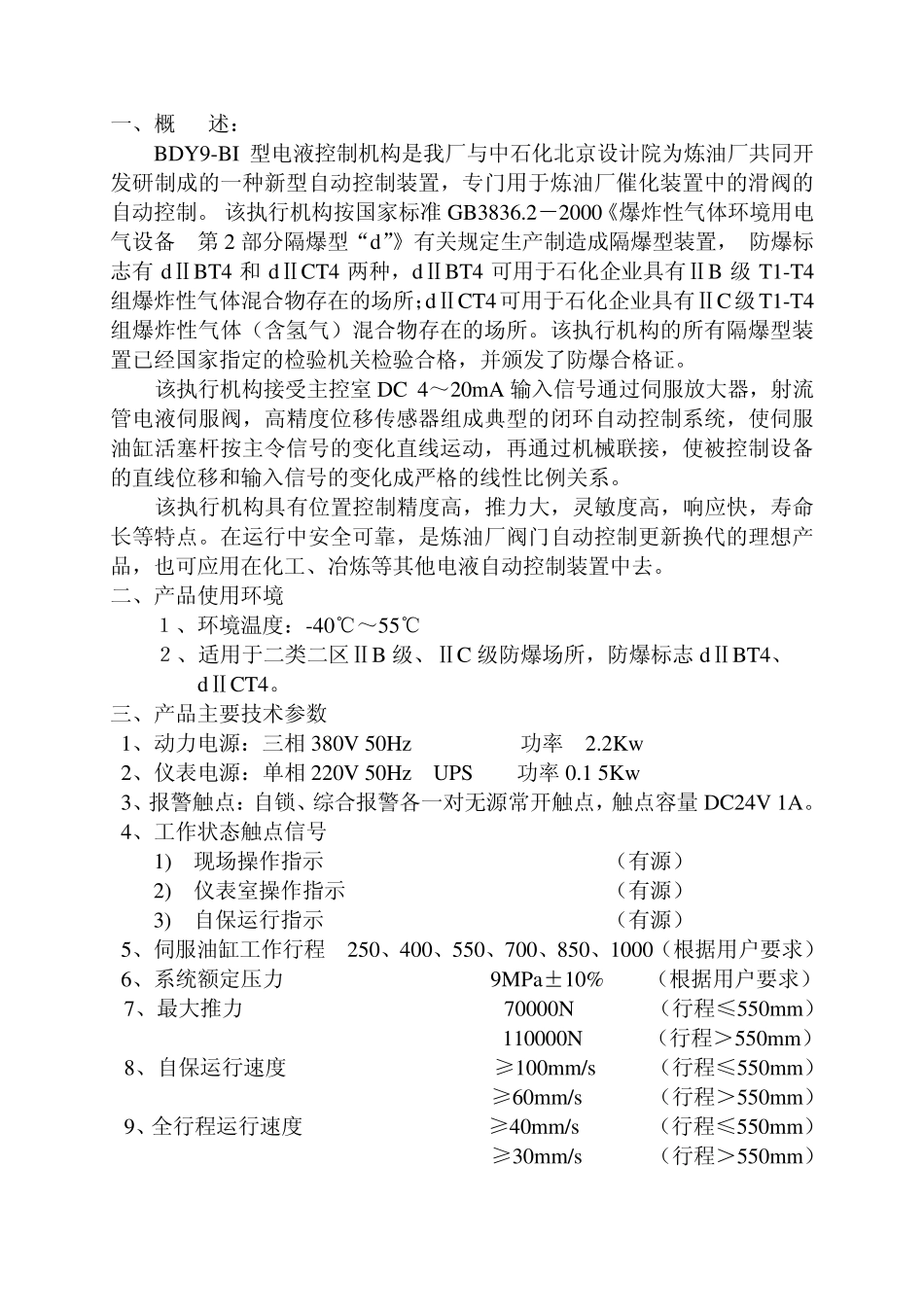

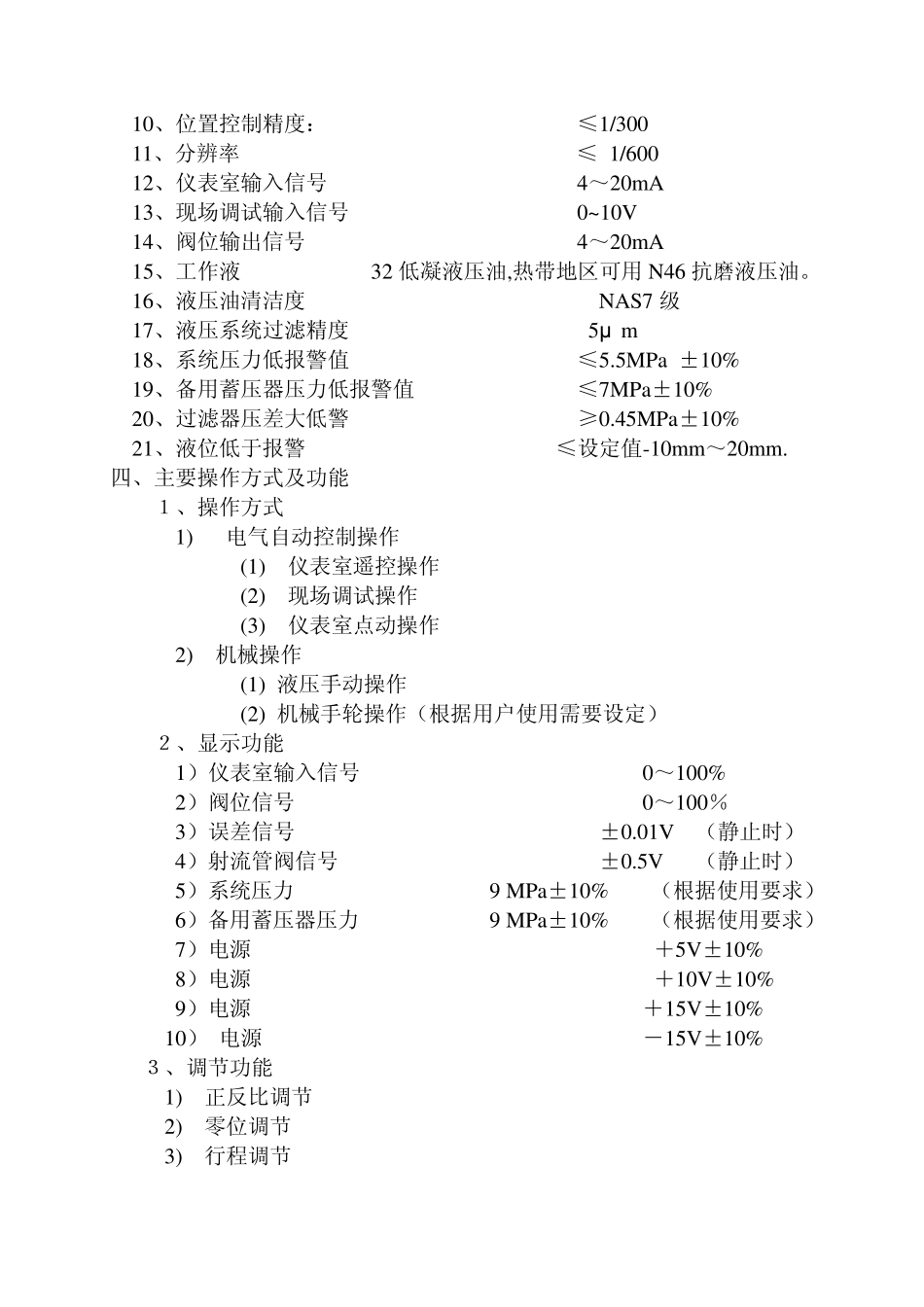

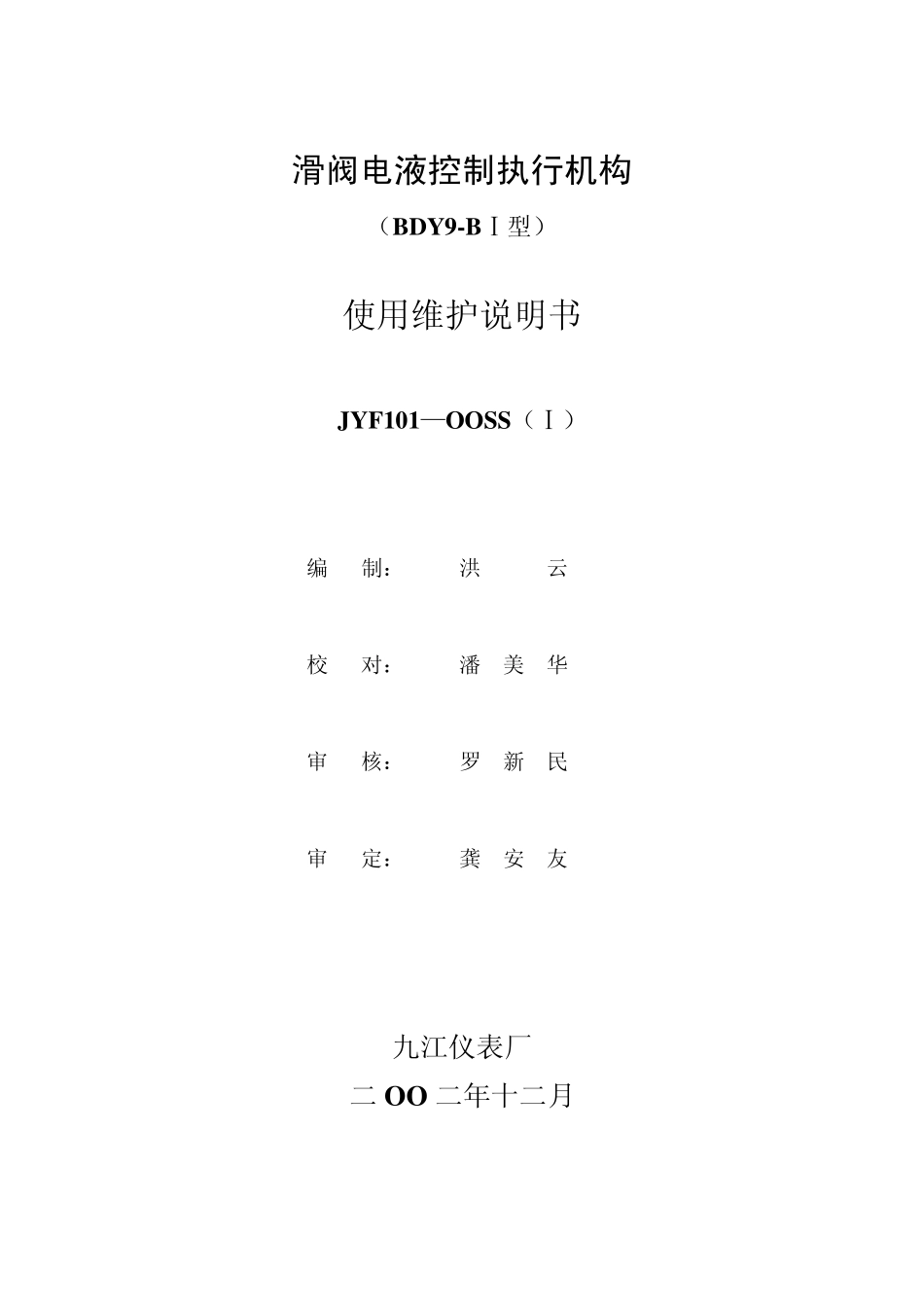

滑阀电液控制执行机构 （BDY 9-BⅠ型） 使用维护说明书 JY F101—OOSS（Ⅰ） 编 制： 洪 云 校 对： 潘 美 华 审 核： 罗 新 民 审 定： 龚 安 友 九江仪表厂 二 OO 二年十二月 一、概 述： BDY9-BI 型电液控制机构是我厂与中石化北京设计院为炼油厂共同开发研制成的一种新型自动控制装置，专门用于炼油厂催化装置中的滑阀的自动控制。 该执行机构按国家标准 GB3836.2－2000《爆炸性气体环境用电气设备 第 2 部分隔爆型“d”》有关规定生产制造成隔爆型装置， 防爆标志有 dⅡBT4 和 dⅡCT4 两种，dⅡBT4 可用于石化企业具有ⅡB 级 T1-T4组爆炸性气体混合物存在的场所；dⅡCT4可用于石化企业具有ⅡC级T1-T4组爆炸性气体（含氢气）混合物存在的场所。该执行机构的所有隔爆型装置已经国家指定的检验机关检验合格，并颁发了防爆合格证。 该执行机构接受主控室 DC 4～20mA 输入信号通过伺服放大器，射流管电液伺服阀，高精度位移传感器组成典型的闭环自动控制系统，使伺服油缸活塞杆按主令信号的变化直线运动，再通过机械联接，使被控制设备的直线位移和输入信号的变化成严格的线性比例关系。 该执行机构具有位置控制精度高，推力大，灵敏度高，响应快，寿命长等特点。在运行中安全可靠，是炼油厂阀门自动控制更新换代的理想产品，也可应用在化工、冶炼等其他电液自动控制装置中去。 二、产品使用环境 １、环境温度：-40℃～55℃ ２、适用于二类二区ⅡB 级、ⅡC 级防爆场所，防爆标志 dⅡBT4、 dⅡCT4。 三、产品主要技术参数 1、动力电源：三相380V 50Hz 功率 2.2Kw 2、仪表电源：单相220V 50Hz UPS 功率0.1 5Kw 3、报警触点：自锁、综合报警各一对无源常开触点，触点容量DC24V 1A。 4、工作状态触点信号 1) 现场操作指示 （有源） 2) 仪表室操作指示 （有源） 3) 自保运行指示 （有源） 5、伺服油缸工作行程 250、400、550、700、850、1000（根据用户要求） 6、系统额定压力 9MPa±10% （根据用户要求） 7、最大推力 70000N （行程≤550mm） 110000N （行程＞550mm） 8、自保运行速度 ≥100mm/s （行程≤550mm） ≥60mm/s （行程＞550mm） 9、全行程运行速度 ≥40mm/s （行程≤550mm） ≥30mm/s （行程＞550mm） 10、位置控制精度： ≤1/300 11、分辨率 ≤ 1/600 12、仪表室输入信号 4～20mA 13、现场调试输入信号 0~10V 14、阀位输出...
