BIM实施方案概述

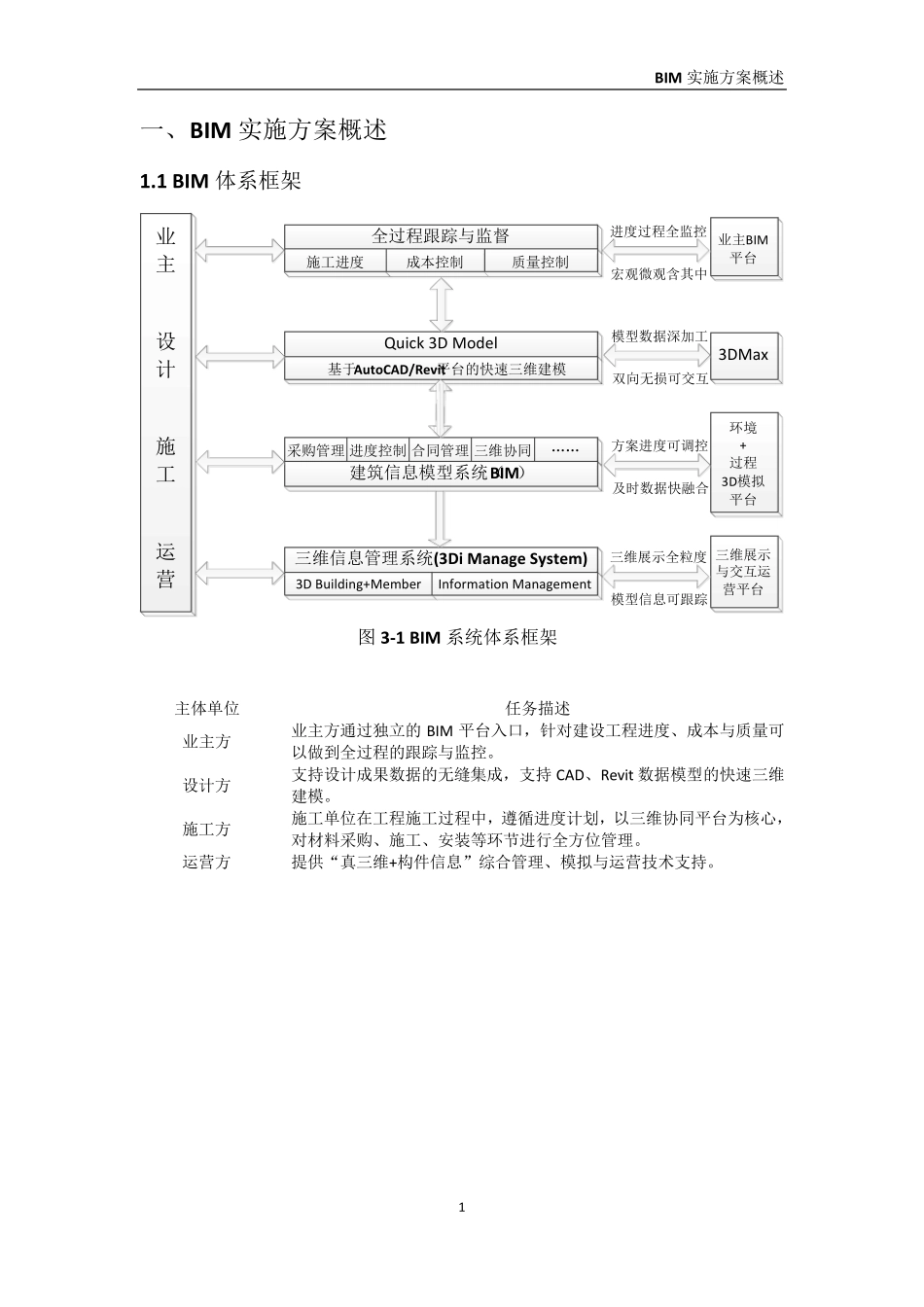

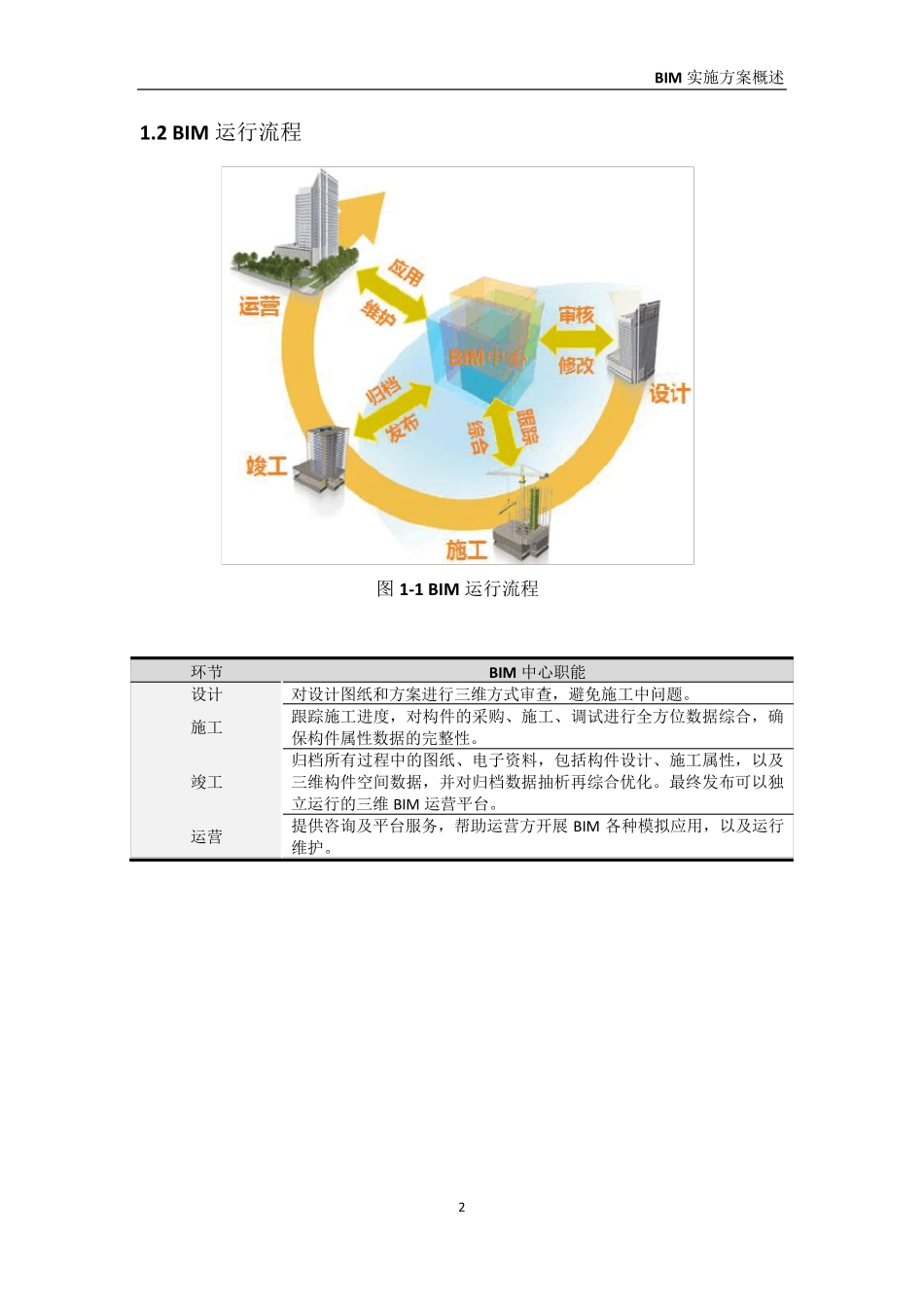

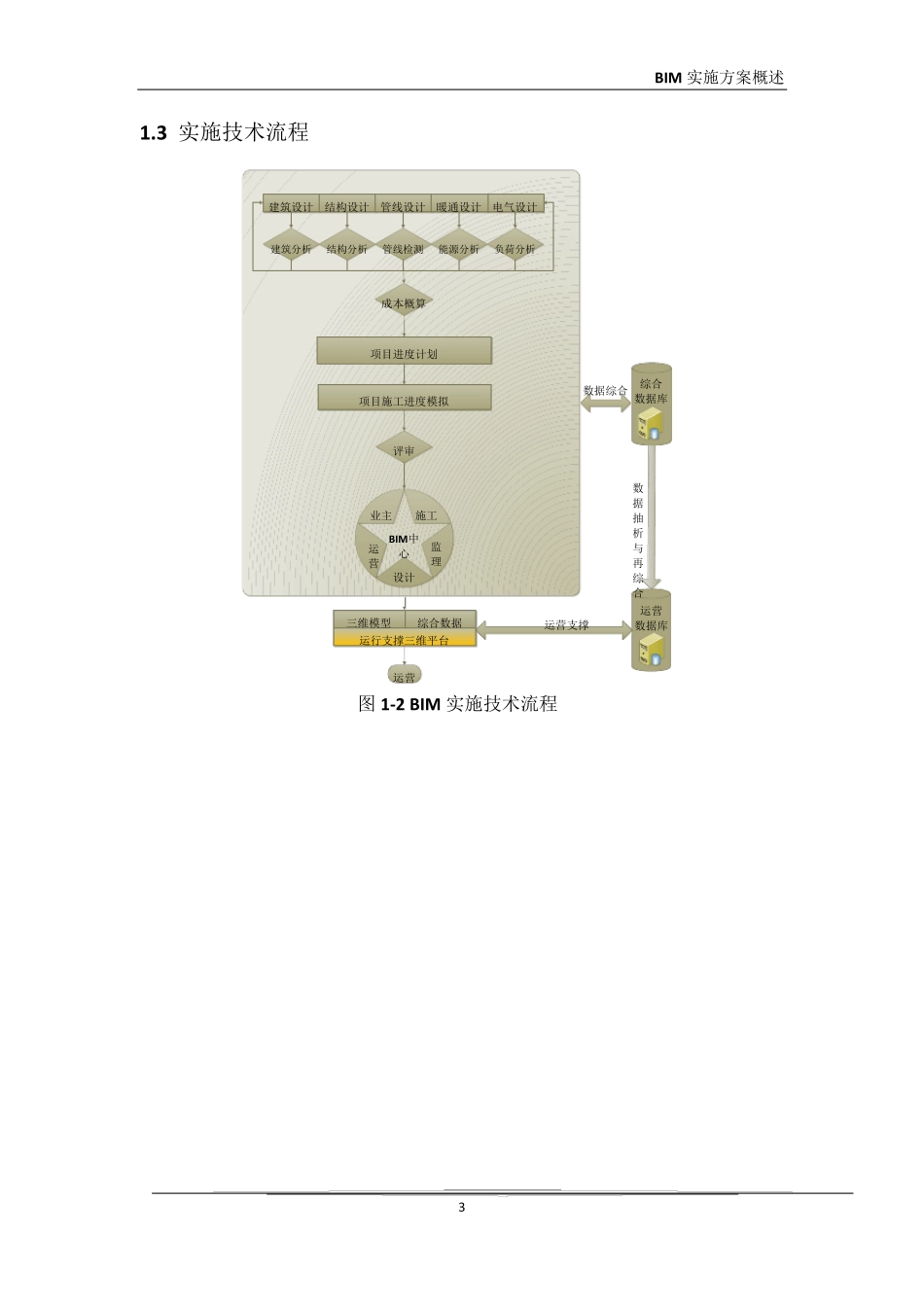

BIM 实施方案概述 1 一、BIM 实施方案概述 1.1 BIM 体系框架 采购管理进度控制合同管理三维协同……三维信息管理系统(3Di Manage System)3D Building+MemberInformation ManagementQuick 3D Model建筑信息模型系统（BIM）基于AutoCAD/Revit平台的快速三维建模业主设计施工运营3DMax全过程跟踪与监督施工进度环境+过程3D模拟平台三维展示与交互运营平台业主BIM平台模型数据深加工双向无损可交互方案进度可调控及时数据快融合三维展示全粒度模型信息可跟踪进度过程全监控宏观微观含其中成本控制 质量控制图3-1 BIM 系统体系框架 主体单位 任务描述 业主方 业主方通过独立的BIM 平台入口，针对建设工程进度、成本与质量可以做到全过程的跟踪与监控。 设计方 支持设计成果数据的无缝集成，支持CAD、Revit 数据模型的快速三维建模。 施工方 施工单位在工程施工过程中，遵循进度计划，以三维协同平台为核心，对材料采购、施工、安装等环节进行全方位管理。 运营方 提供“真三维+构件信息”综合管理、模拟与运营技术支持。 BIM实施方案概述 2 1.2 BIM运行流程 图1-1 BIM运行流程 环节 BIM中心职能 设计 对设计图纸和方案进行三维方式审查，避免施工中问题。 施工 跟踪施工进度，对构件的采购、施工、调试进行全方位数据综合，确保构件属性数据的完整性。 竣工 归档所有过程中的图纸、电子资料，包括构件设计、施工属性，以及三维构件空间数据，并对归档数据抽析再综合优化。最终发布可以独立运行的三维BIM运营平台。 运营 提供咨询及平台服务，帮助运营方开展 BIM各种模拟应用，以及运行维护。 BIM实施方案概述 3 1.3 实施技术流程 建筑设计结构设计管线设计暖通设计电气设计建筑分析成本概算项目进度计划项目施工进度模拟评审三维模型综合数据运行支撑三维平台运营结构分析管线检测能源分析负荷分析业主施工监理运营设计BIM 中心综合数据库运营数据库运营支撑数据综合数据抽析与再综合 图 1-2 BIM实施技术流程 BIM实施方案概述 4 环节 技术支撑 输出结果 设计环节 基于Revit 和AutoCAD 的各种专业分析功能由设计方自检完成，可采用Revit 或第三方软件。BIM 中心仅提供基于Revit 和AutoCAD 模型转换插件，支持Revit 和AutoCAD 与三维构件（BIM 自行管理）的无缝转换。 1、 建筑 3D 模型+构件三维模型； 2、 构件空间关系+拓扑关系+构件联通关系 3、 建筑属性+构建属性 ...
