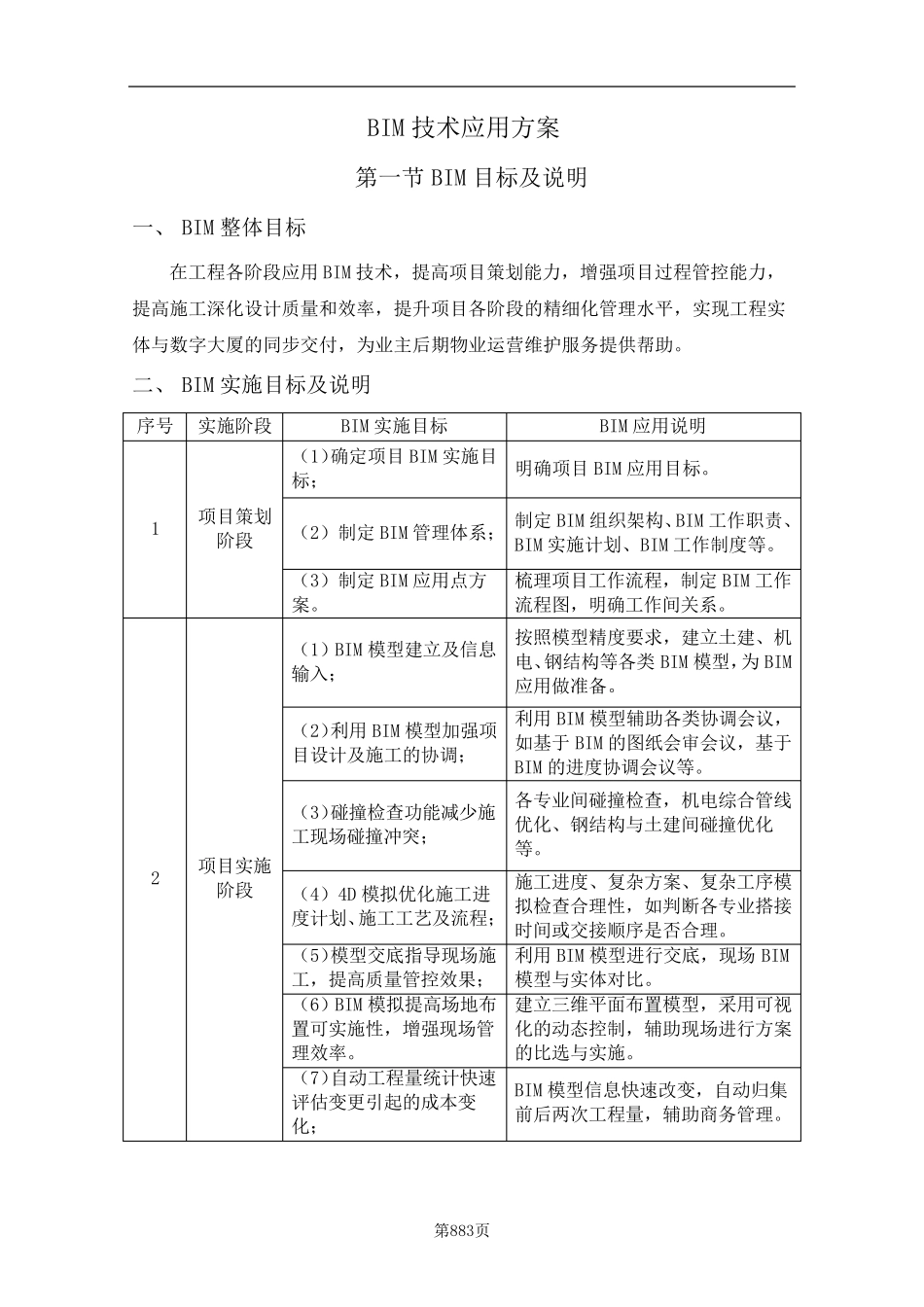

第883页 BIM 技术应用方案 第一节 BIM 目标及说明 一、 BIM 整体目标 在工程各阶段应用BIM 技术，提高项目策划能力，增强项目过程管控能力，提高施工深化设计质量和效率，提升项目各阶段的精细化管理水平，实现工程实体与数字大厦的同步交付，为业主后期物业运营维护服务提供帮助。 二、 BIM 实施目标及说明 序号 实施阶段 BIM 实施目标 BIM 应用说明 1 项目策划阶段 （1）确定项目BIM 实施目标； 明确项目BIM 应用目标。 （2）制定 BIM 管理体系； 制定 BIM 组织架构、BIM 工作职责、BIM 实施计划、BIM 工作制度等。 （3）制定 BIM 应用点方案。梳理项目工作流程，制定 BIM 工作流程图，明确工作间关系。 2 项目实施阶段 （1）BIM 模型建立及信息输入； 按照模型精度要求，建立土建、机电、钢结构等各类 BIM 模型，为 BIM应用做准备。 （2）利用BIM 模型加强项目设计及施工的协调； 利用BIM 模型辅助各类协调会议，如基于BIM 的图纸会审会议，基于BIM 的进度协调会议等。 （3）碰撞检查功能减少施工现场碰撞冲突； 各专业间碰撞检查，机电综合管线优化、钢结构与土建间碰撞优化等。 （4）4D 模拟优化施工进度计划、施工工艺及流程； 施工进度、复杂方案、复杂工序模拟检查合理性，如判 断 各专业搭 接时 间或 交接 顺 序是 否 合理。 （5）模型交底 指 导 现场施工，提高质量管控效果 ； 利用BIM 模型进行 交底 ，现场BIM模型与实体对 比 。 （6）BIM 模拟提高场地 布置 可 实施性，增强现场管理效率。 建立三 维平面 布 置 模型，采 用可 视化的动 态 控制，辅助现场进行 方案的比 选 与实施。 （7）自 动 工程量统 计快 速评 估 变 更 引 起 的成 本 变化； BIM 模型信息快 速 改 变 ，自 动 归 集前 后两 次 工程量，辅助商 务管理。 第884页 3 项目竣工阶段 交付BIM 竣工模型，提供建造工程中的相关信息 交付BIM 竣工模型，提供建造工程中的相关信息。 4 运营维护阶段 运维系统帮助业主进行物业管理 将BIM 竣工模型导入自主开发的运维系统全面辅助业主进行物业管理。 第二节 BIM 管理体系 一、 BIM 组织架构 本工程设置 BIM 管理部，拟派一名专职的BIM 负责人负责 BIM 的各类应用与沟通协调事宜，同时配备土建BIM 组（包括建筑、结构）、机电 BIM 组（包括给排水、暖通、电气专业）、...
