BIM模型标准汇总

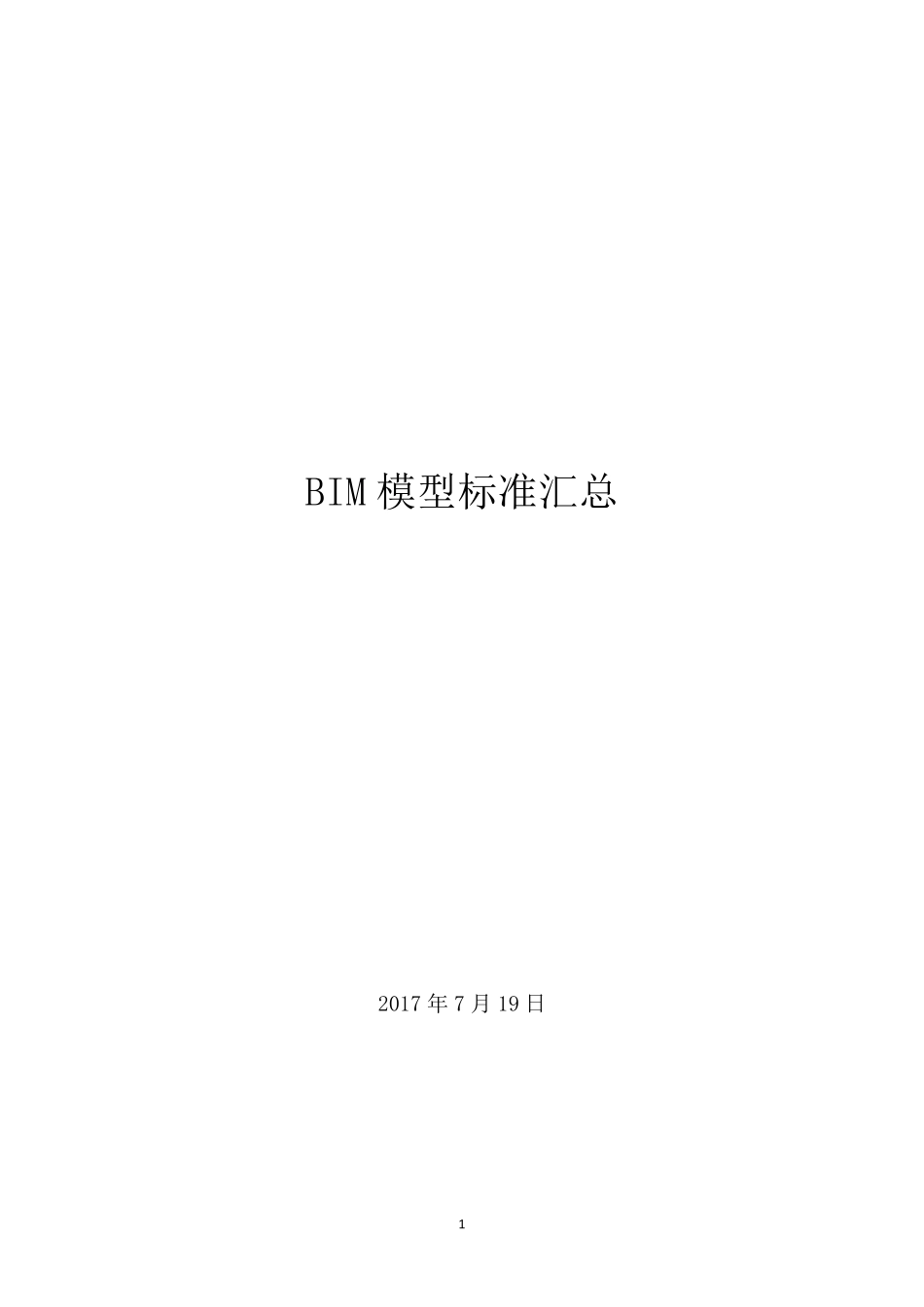

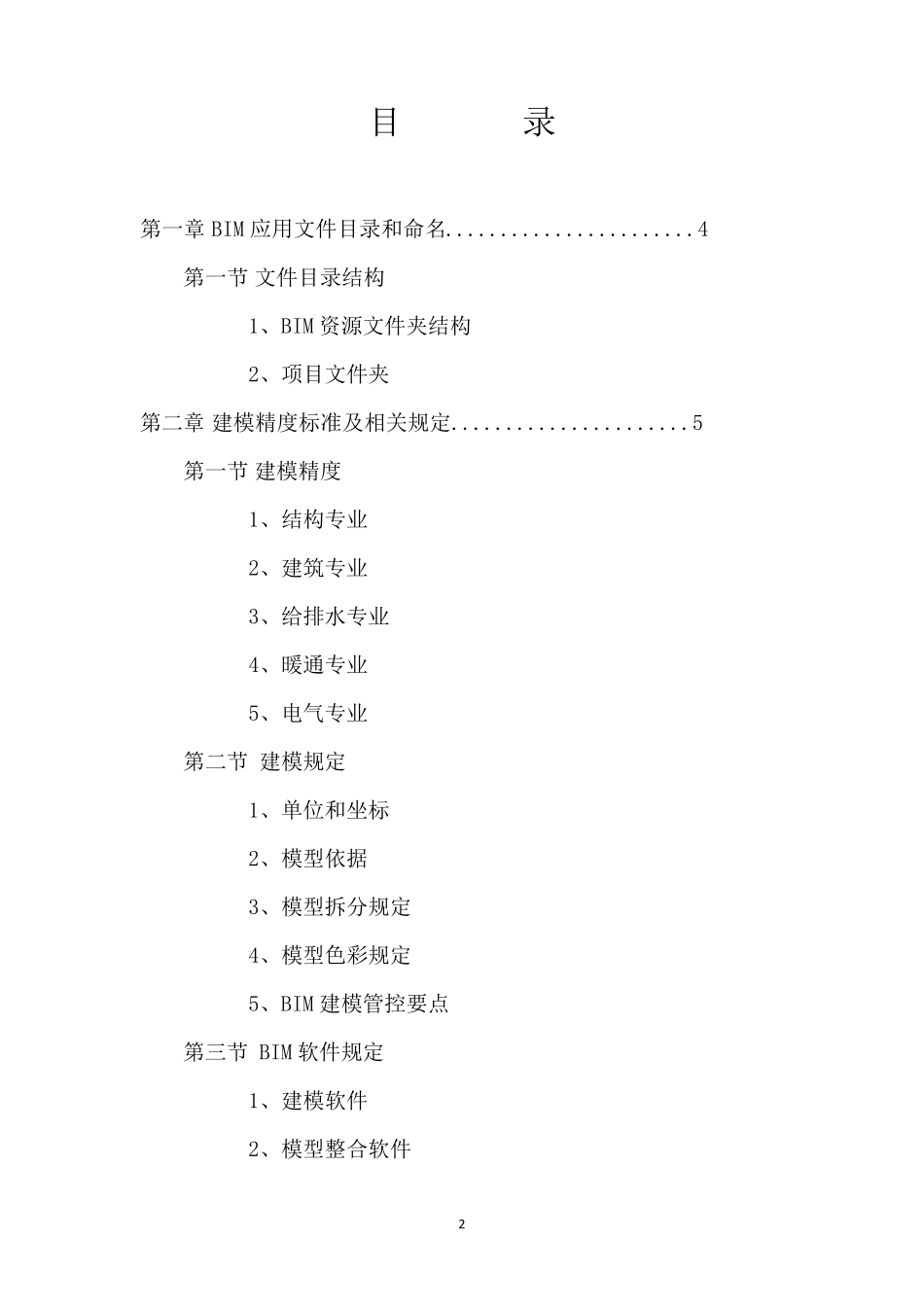

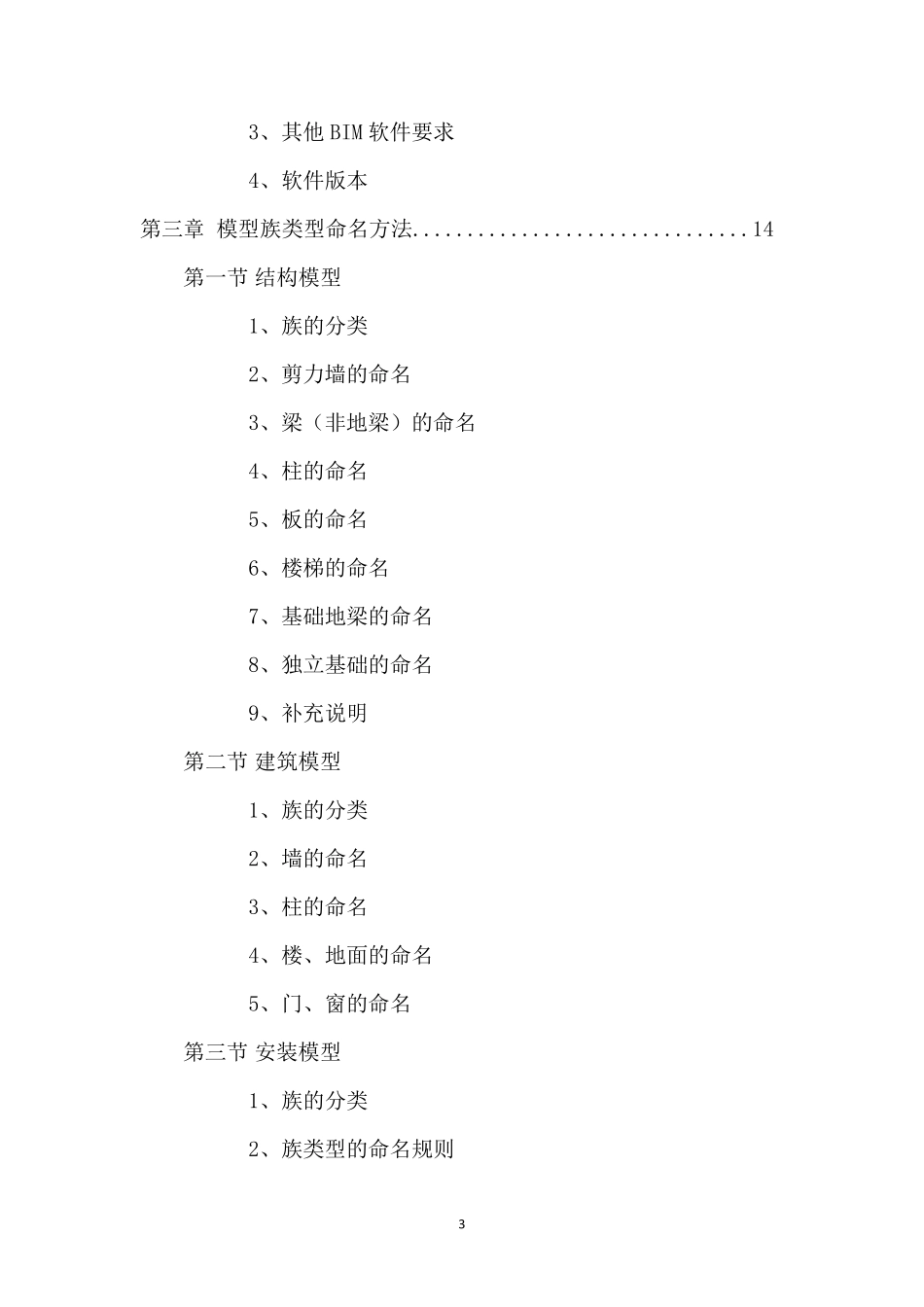

1 BIM 模型标准汇总 2017 年 7 月 19 日 2 目 录 第一章 BIM 应用文件目录和命名.......................4 第一节 文件目录结构 1、BIM 资源文件夹结构 2、项目文件夹 第二章 建模精度标准及相关规定......................5 第一节 建模精度 1、结构专业 2、建筑专业 3、给排水专业 4、暖通专业 5、电气专业 第二节 建模规定 1、单位和坐标 2、模型依据 3、模型拆分规定 4、模型色彩规定 5、BIM 建模管控要点 第三节 BIM 软件规定 1、建模软件 2、模型整合软件 3 3、其他 BIM 软件要求 4、软件版本 第三章 模型族类型命名方法...............................14 第一节 结构模型 1、族的分类 2、剪力墙的命名 3、梁（非地梁）的命名 4、柱的命名 5、板的命名 6、楼梯的命名 7、基础地梁的命名 8、独立基础的命名 9、补充说明 第二节 建筑模型 1、族的分类 2、墙的命名 3、柱的命名 4、楼、地面的命名 5、门、窗的命名 第三节 安装模型 1、族的分类 2、族类型的命名规则 4 第一章 BIM 应用文件目录和命名 第一节 文件目录结构 以下目录结构以比较详细和实用的英国BIM 标准为基础调整而成，采用中英文对照方式，使用时根据实际项目情况选择。 1、BIM 资源文件夹结构 标准模板、图框、族和项目手册等通过数据保存在中央服务器中，并实施访问权限管理。 BIM 资源（BIM_Resource） Revit 族库（Families） [族文件] 标准（Standards） [标准文件] 样板（Templates） [样板文件] 图框（Titleblocks） [图框文件] 2、项目文件夹 项目数据也统一集中保存在中央服务器上，对于采用Revit 工作集模式时，只有“本地副本”才存放在客户端的本地硬盘上。以下是中央服务器上项目文件夹结构和命名方式，在实际项目中还应根据项目实际情况进行调整。 项目名称（Project Name） 01-工作（WIP） [工作文件夹] BIM 模型（BIM_Models） [BIM 设计模型] 建筑（Architecture） [建筑专业] 5 1 层（1F） [视模型拆分方法而定] 2 层（2F） N 层（nF） 结构（Structure） [结构专业] 1 层（1F） [视模型拆分方法而定] 2 层（2F） n 层（nF） 水暖电（MEP） [水暖电专业] 1 层（1F） [视模型拆分方法而定] 2 层（2F） n 层（nF） 出图（Sheet_Files） [基于BIM 模型导出的dwg 图纸] 输出（Export） [输出给其他分析软件使用的模...
