BIM模型精度标准及相关报告格式

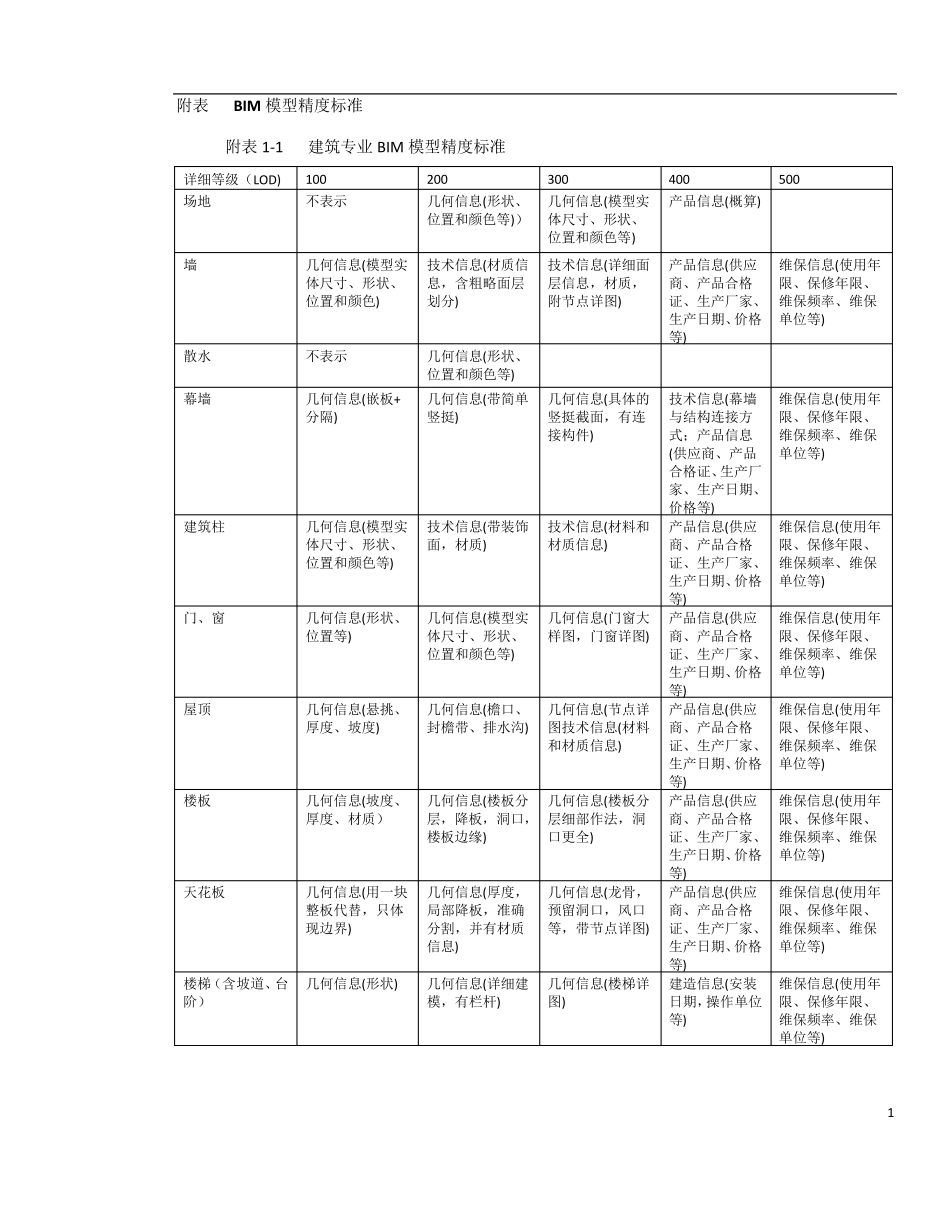

1 附表 BIM模型精度标准 附表1-1 建筑专业BIM 模型精度标准 详细等级（LOD) 100 200 300 400 500 场地 不表示 几何信息(形状、位置和颜色等)） 几何信息(模型实体尺寸、形状、位置和颜色等) 产品信息(概算) 墙 几何信息(模型实体尺寸、形状、位置和颜色) 技术信息(材质信息，含粗略面层划分) 技术信息(详细面层信息，材质，附节点详图) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 散水 不表示 几何信息(形状、位置和颜色等) 幕墙 几何信息(嵌板+分隔) 几何信息(带简单竖挺) 几何信息(具体的竖挺截面，有连接构件) 技术信息(幕墙与结构连接方式；产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 建筑柱 几何信息(模型实体尺寸、形状、位置和颜色等) 技术信息(带装饰面，材质) 技术信息(材料和材质信息) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 门、窗 几何信息(形状、位置等) 几何信息(模型实体尺寸、形状、位置和颜色等) 几何信息(门窗大样图，门窗详图) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 屋顶 几何信息(悬挑、厚度、坡度) 几何信息(檐口、封檐带、排水沟) 几何信息(节点详图技术信息(材料和材质信息) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 楼板 几何信息(坡度、厚度、材质） 几何信息(楼板分层，降板，洞口，楼板边缘) 几何信息(楼板分层细部作法，洞口更全) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 天花板 几何信息(用一块整板代替，只体现边界) 几何信息(厚度，局部降板，准确分割，并有材质信息) 几何信息(龙骨，预留洞口，风口等，带节点详图) 产品信息(供应商、产品合格证、生产厂家、生产日期、价格等) 维保信息(使用年限、保修年限、维保频率、维保单位等) 楼梯（含坡道、台阶） 几何信息(形状) 几何信息(详细建模，有栏杆) 几何信息(楼梯详图) 建造信息(安装日期，操作单位等) 维保信息(使用年限、保修年限、维保频率...
