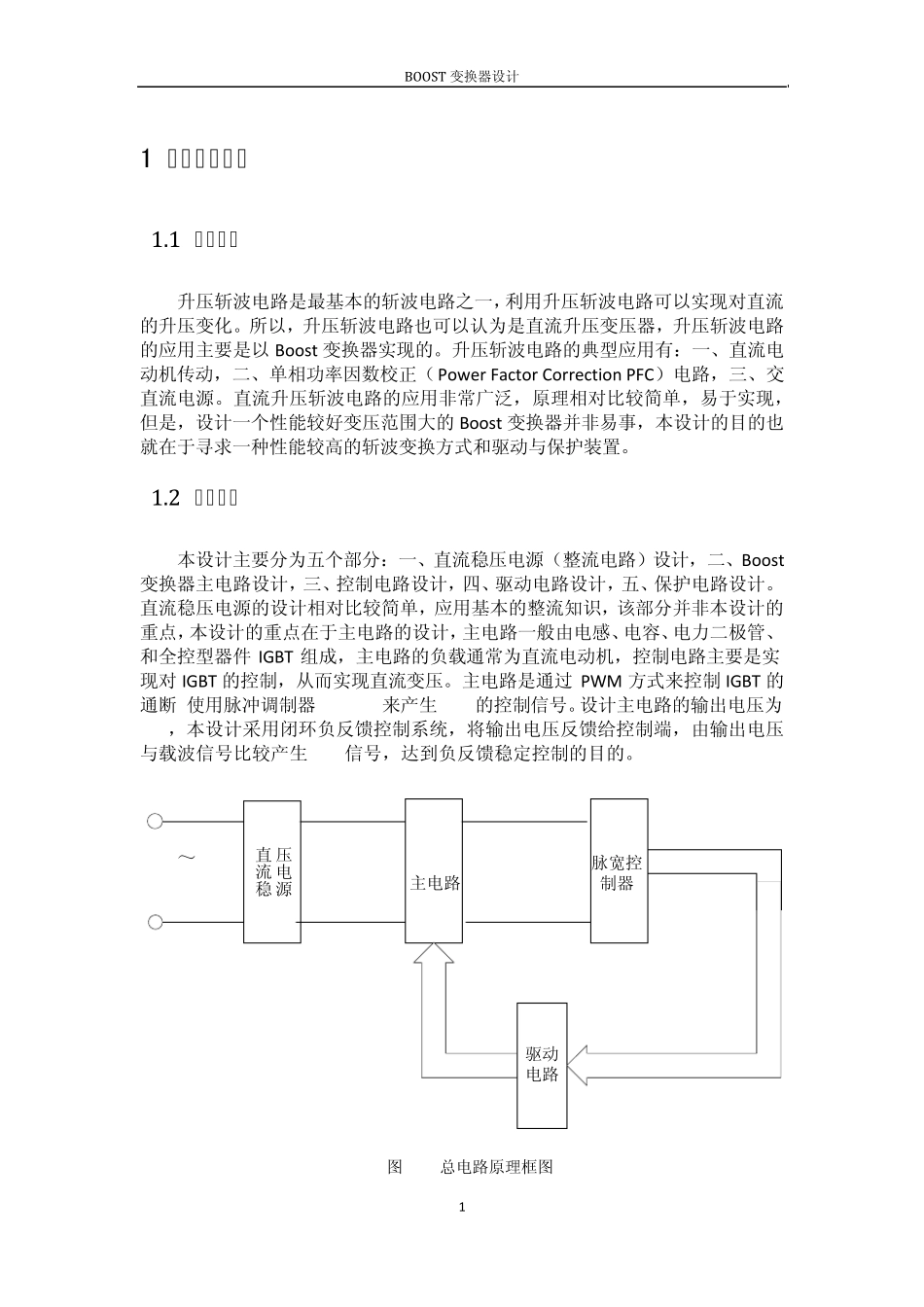

BOOST 变换器设计 1 1 总体设计思路 1.1 设计目的 升压斩波电路是最基本的斩波电路之一，利用升压斩波电路可以实现对直流的升压变化。所以，升压斩波电路也可以认为是直流升压变压器，升压斩波电路的应用主要是以Boost 变换器实现的。升压斩波电路的典型应用有：一、直流电动机传动，二、单相功率因数校正（Pow er Factor Correction PFC）电路，三、交直流电源。直流升压斩波电路的应用非常广泛，原理相对比较简单，易于实现，但是，设计一个性能较好变压范围大的Boost 变换器并非易事，本设计的目的也就在于寻求一种性能较高的斩波变换方式和驱动与保护装置。 1.2 实现方案 本设计主要分为五个部分：一、直流稳压电源（整流电路）设计，二、Boost变换器主电路设计，三、控制电路设计，四、驱动电路设计，五、保护电路设计。 直流稳压电源的设计相对比较简单，应用基本的整流知识，该部分并非本设计的重点，本设计的重点在于主电路的设计，主电路一般由电感、电容、电力二极管、和全控型器件 IGBT 组成，主电路的负载通常为直流电动机，控制电路主要是实现对IGBT 的控制，从而实现直流变压。主电路是通过 PWM 方式来控制 IGBT 的通断,使用脉冲调制器SG3525来产生 PWM的控制信号。设计主电路的输出电压为75V，本设计采用闭环负反馈控制系统，将输出电压反馈给控制端，由输出电压与载波信号比较产生 PWM信号，达到负反馈稳定控制的目的。 压电源直流稳～220VBOOST主电路Ui 10~30VSG3525脉宽控制器驱动电路Uo 75V 图 1-1 总电路原理框图 BOOST 变换器设计 2 2 直流稳压电源设计 2.1 电源设计基本原理 在电子电路及设备中一般都需要稳定的直流电源供电。这次设计的直流电源为单相小功率电源，它将频率为50Hz、有效值为220V的单向交流电压转换为幅值稳压、输出电流为几十安以下的直流电压。其基本框图如下： 图 2-1直流稳压电源基本框图 图 2-2 波形变换 2.1.1 变压环节 由于直流电压源输入电压为220V电网电压，一般情况下，所需直流电压的数值远小于电网电压，因此需通过电源变压器降压后，再对小幅交流电压进行处理。变压器的电压比及副边电压有效值取决于电路设计和实际需要。 2.1.2 整流环节 变压器变压器副边电压通过整流电路从交流电压转换为直流电压，即将正弦波电压转换为单一方向的脉动电压，半波整流电路和全波整流电路的输出波形如上图所画。可以看出，他们均含有较大的交流分量，会影...
