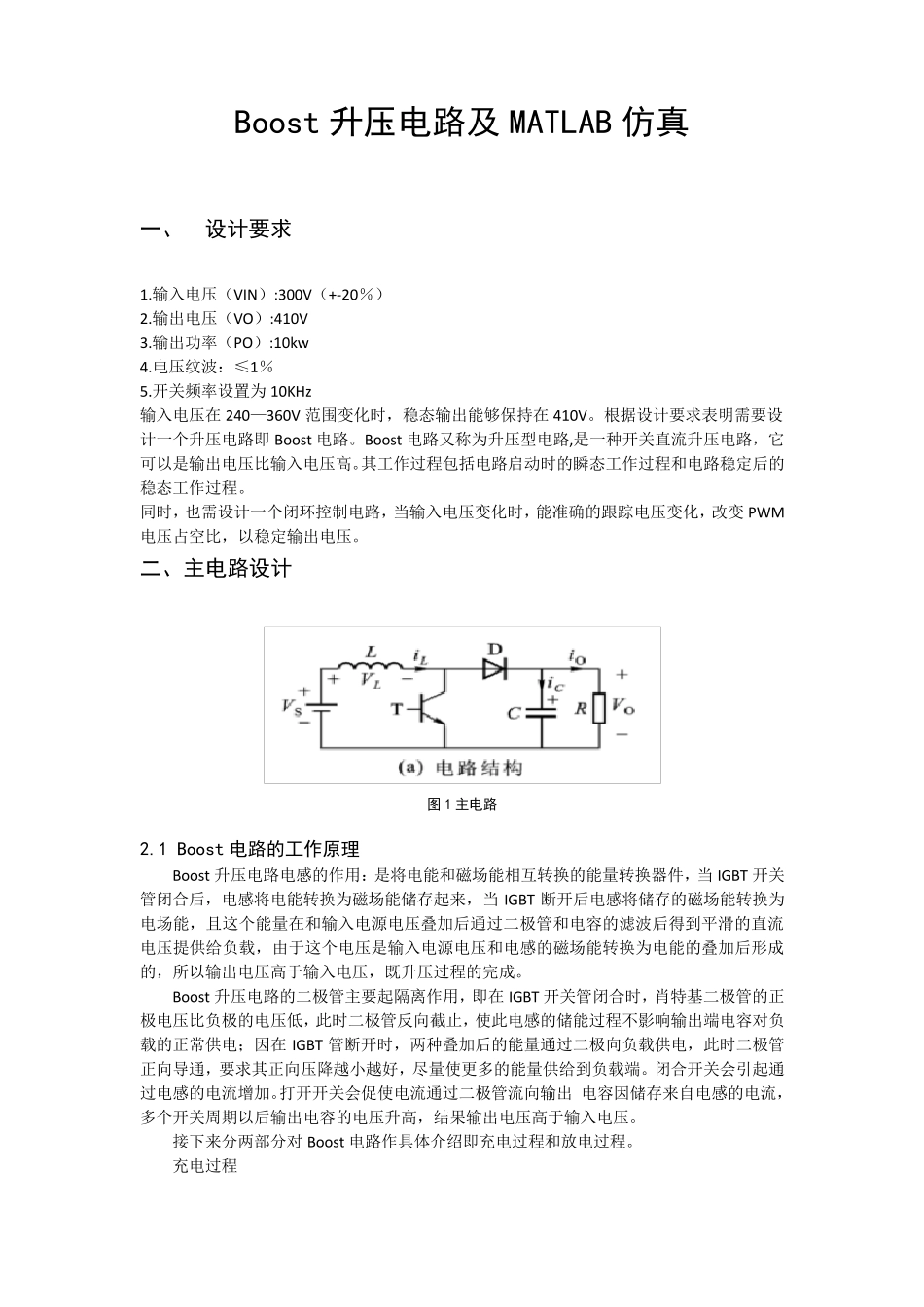

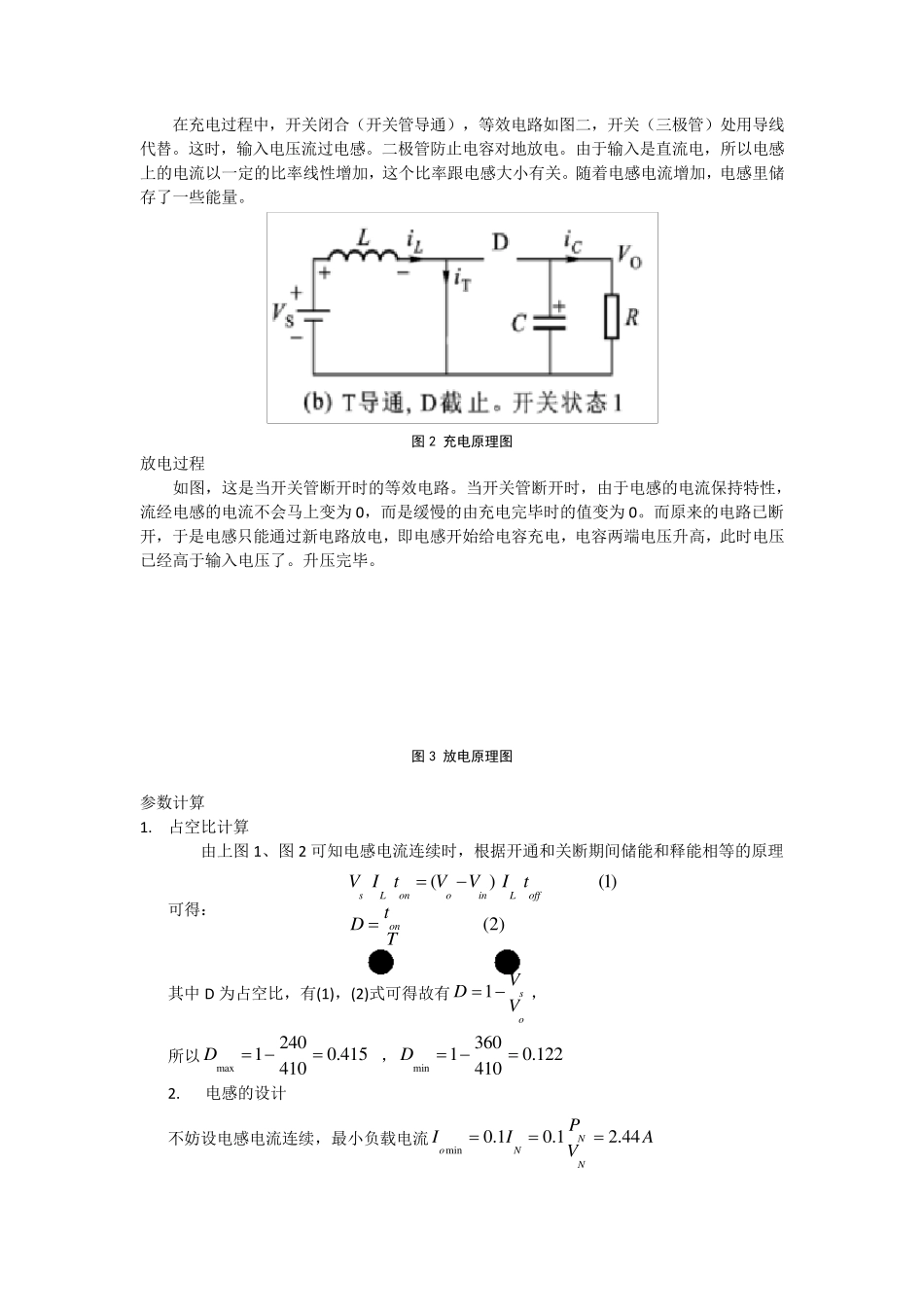

Boost 升压电路及MATLAB 仿真 一、 设计要求 1.输入电压（VIN）:300V（+-20％） 2.输出电压（VO）:410V 3.输出功率（PO）:10kw 4.电压纹波：≤1％ 5.开关频率设置为10KHz 输入电压在240—360V 范围变化时，稳态输出能够保持在410V。根据设计要求表明需要设计一个升压电路即 Boost 电路。Boost 电路又称为升压型电路,是一种开关直流升压电路，它可以是输出电压比输入电压高。其工作过程包括电路启动时的瞬态工作过程和电路稳定后的稳态工作过程。 同时，也需设计一个闭环控制电路，当输入电压变化时，能准确的跟踪电压变化，改变 PWM电压占空比，以稳定输出电压。 二、主电路设计 图 1 主电路 2.1 Boost 电路的工作原理 Boost 升压电路电感的作用：是将电能和磁场能相互转换的能量转换器件，当 IGBT 开关管闭合后，电感将电能转换为磁场能储存起来，当 IGBT 断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流 电压提供给负载，由于这个电压是输入电源电压和电感的磁场能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成。 Boost 升压电路的二极管主要起隔离作用，即在IGBT 开关管闭合时，肖特基二极管的正极电压比负极的电压低，此时二极管反向截止，使此电感的储能过程不影响输出端电容对负载的正常供电；因在IGBT 管断开时，两种叠加后的能量通过二极向负载供电，此时二极管正向导通，要求其正向压降越小越好 ，尽 量使更 多 的能量供给到负载端。闭合开关会 引 起通过电感的电流增 加。打 开开关会 促 使电流通过二极管流向输出 电容因储存来自 电感的电流，多 个开关周 期 以后输出电容的电压升高，结 果 输出电压高于输入电压。 接 下 来分 两部 分 对Boost 电路作具 体 介 绍 即充 电过程和放 电过程。 充 电过程 在充电过程中，开关闭合（开关管导通），等效电路如图二，开关（三极管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。 图2 充电原理图 放电过程 如图，这是当开关管断开时的等效电路。当开关管断开时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开...
