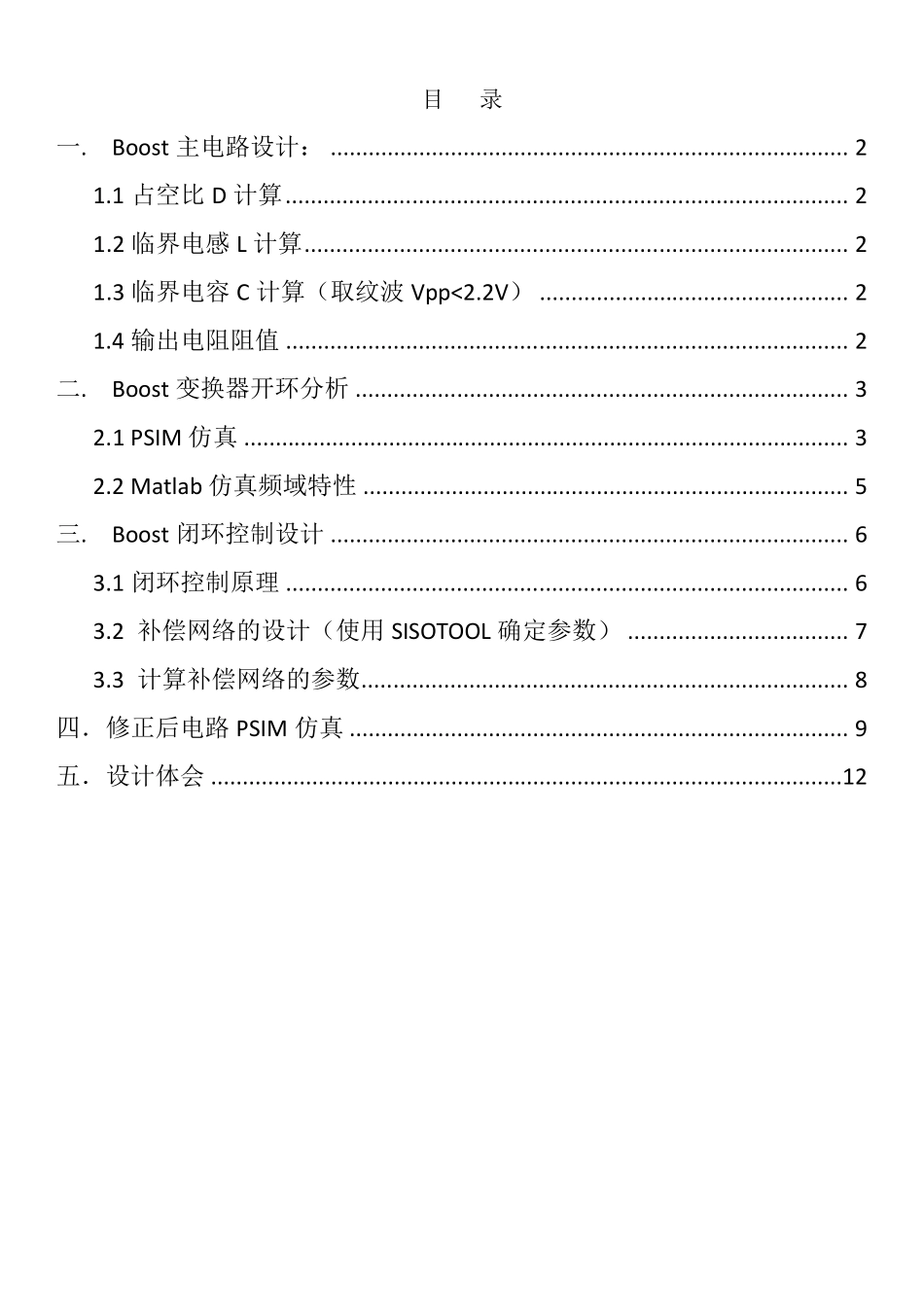

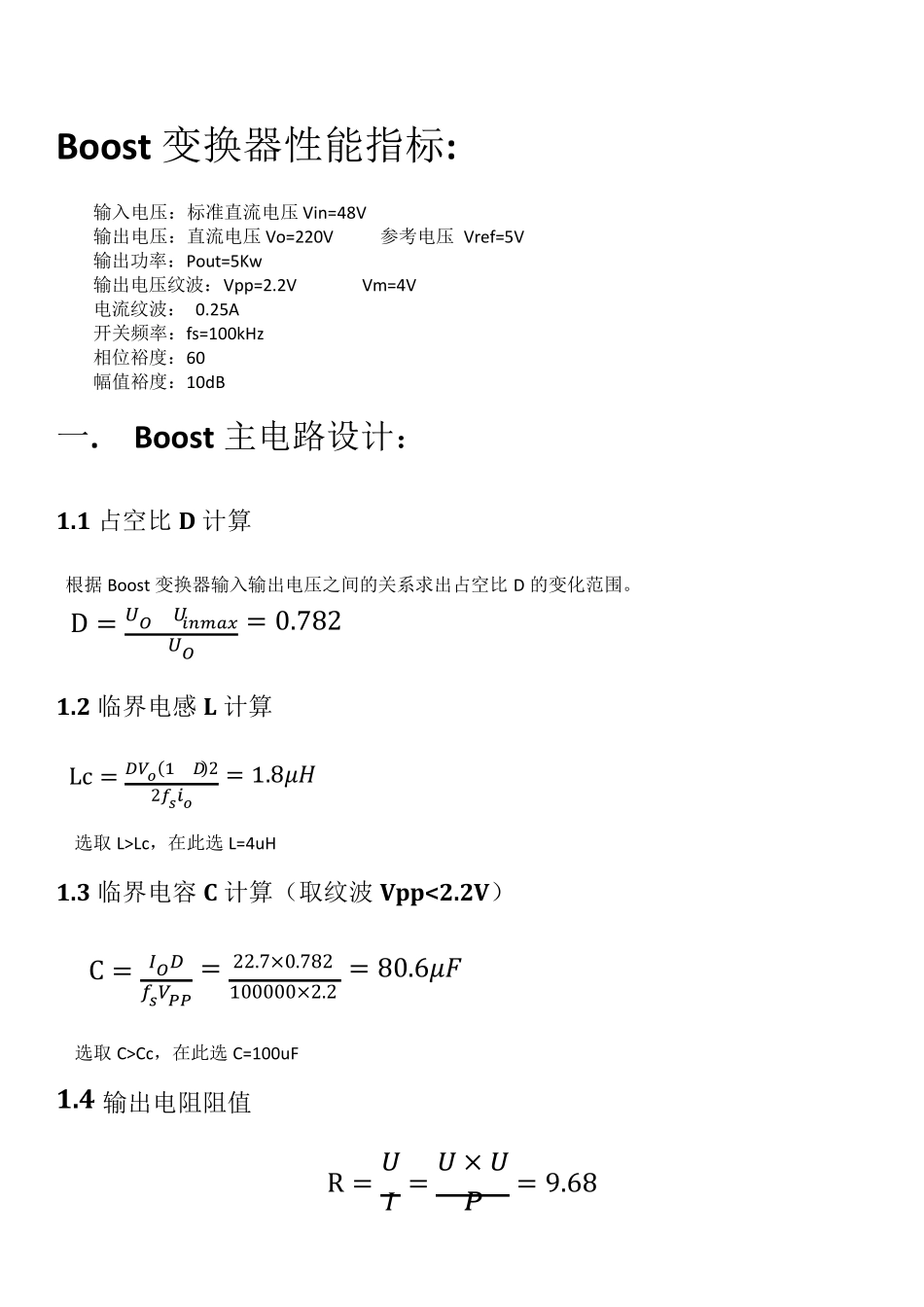

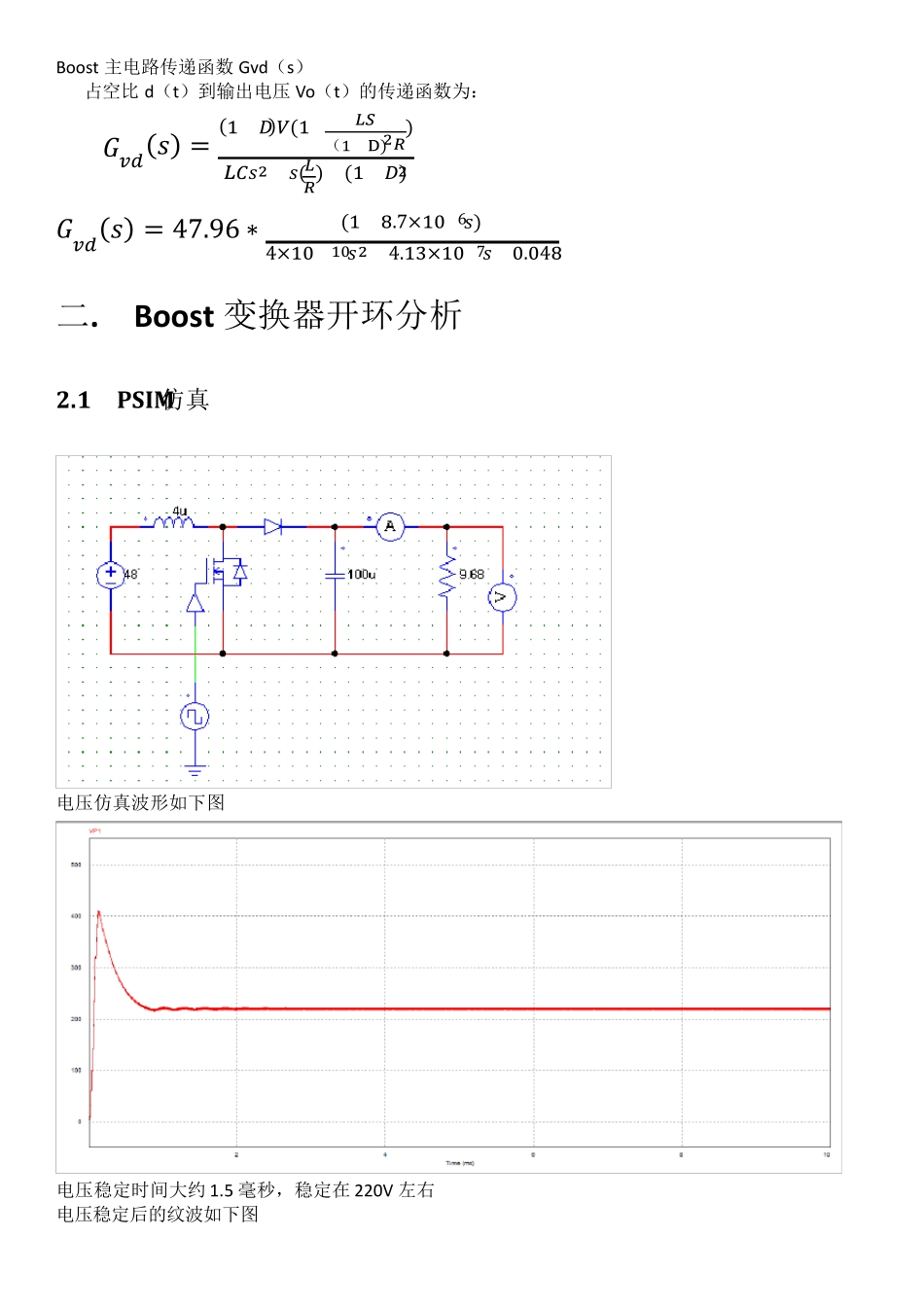

目 录 一. Boost 主电路设计： .................................................................................. 2 1.1 占空比 D 计算 ......................................................................................... 2 1.2 临界电感 L 计算 ...................................................................................... 2 1.3 临界电容 C 计算（取纹波 Vpp<2.2V） ................................................. 2 1.4 输出电阻阻值 ......................................................................................... 2 二. Boost 变换器开环分析 .............................................................................. 3 2.1 PSIM 仿真 ................................................................................................ 3 2.2 Matlab 仿真频域特性 ............................................................................. 5 三. Boost 闭环控制设计 .................................................................................. 6 3.1 闭环控制原理 ......................................................................................... 6 3.2 补偿网络的设计（使用 SISOTOOL 确定参数） ................................... 7 3.3 计算补偿网络的参数 ............................................................................. 8 四．修正后电路 PSIM 仿真 ............................................................................... 9 五．设计体会 ....................................................................................................12 Boost 变换器性能指标: 输入电压：标准直流电压Vin=48V 输出电压：直流电压Vo=220V 参考电压 Vref=5V 输出功率：Pout=5Kw 输出电压纹波：Vpp=2.2V Vm=4V 电流纹波： 0.25A 开关频率：fs=100kHz 相位裕度：60 幅值裕度：10dB 一. Boost 主电路设计： 1.1 占空比D 计算 根据Boost 变换器输入输出电压之间的关系求出占空比D 的变化范围。 D = ᵄᵄ−ᵄᵅᵅᵅᵄᵆᵄᵄ= 0.782 1.2 临界电感 L 计算 Lc = ᵃᵄᵅ(1−ᵃ)22ᵅᵆᵅᵅ= 1.8ᵰᵃ 选取 ...
